| Автор | Сообщение |
|---|
|
Alextbv
|
LG 21FS2CG
шасси MC-059C
БП: STR-W6754
Кадровая: STV 9326
Строчная: S6090
ТДКС 6174V-6016A, JF0501-19991
Схема http://monitor.espec.ws/section1/topic176982.html
На 2-х разных схемах шасси MC-059C, имеющихся в интернете, встречаются часто другие номиналы деталей, если сравнивать с моей платой.
При включении в сеть, загорается светодиод дежурки и через пару секунд одновременно - тухнет светодиод и загорается лампа 200ватт (поставил вместо предохранителя). И моргают по очереди периодичностью 1 сек.
На ТДКС:
110v (B+): при светящемся светодиоде дежурки 110v, а при загорании лампы 200w падает намного ниже 110v. Туда-сюда скачет напряжение.
180v: тоже 110v и ниже скачет напряжение.
26v: тоже 110v и ниже скачет напряжение.
12v: нет напряжения
Поменял пока C307 в кадровой. Без изменений.
Кадровую надо менять? |
|
vadim3008
Мастер Добрых Дел
Сообщения: 5817
|
Alextbv, почему решил лампу повесить  ? |
|
|
Alextbv
|
| vadim3008 писал: | | Alextbv, почему решил лампу повесить ? |
Чтобы не спалить БП вдруг чего. Если бы этот телевизор был бы рабочий, то с лампой должен же запустится? |
|
vadim3008
Мастер Добрых Дел
Сообщения: 5817
|
Alextbv, предохранитель поставь на место ,а дальше посмотрим,  |
|
валентин-сибиряк
Фанат форума
Сообщения: 8438
|
| Alextbv, так возьми лампу на 300 ватов.Сравни. |
|
|
Alextbv
|
| vadim3008 писал: | | Alextbv, предохранитель поставь на место ,а дальше посмотрим, |
Предохранитель поставил. Включаю, 1 сек светит светодиод и выключается с одновременным каким-то коротким шелестом на плате. И так при каждом включении.
На ТДКС, когда горит светодиод 1 сек:
180v показывает 110v
B+110v показывает 110v
26v равно 0
12v равно 0
Когда тухнет светодиод:
180v падает сразу до 15v и потом очень медленно снижается
B+110v тоже падает сразу до 15v и потом очень медленно снижается
26v равно 0
12v равно 0 |
|
vadim3008
Мастер Добрых Дел
Сообщения: 5817
|
Alextbv, а,теперь раздели,где у тебя проблема в СР или в БП.
отключи строку,на грузи бп лампочкой,только другой  |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| А может ESR-метром всё-же воспользоваться? |
|
Борис Горбунков
Семён Семёныч
Сообщения: 7370
|
| Alextbv писал: | Когда тухнет светодиод:
180v падает сразу до 15v и потом очень медленно снижается
B+110v тоже падает сразу до 15v и потом очень медленно снижается |
Похоже ТДКС просаживает. |
|
|
Alextbv
|
| vadim3008 писал: | Alextbv, а,теперь раздели,где у тебя проблема в СР или в БП.
отключи строку,на грузи бп лампочкой,только другой |
Отключил БП от нагрузки на плате: снял перемычку по линии B+ между С835 (47-160) и R406. Припаял к C835 лампу 100w. Включил тв. Светодиод дежурки светится, на C835 напряжение ровно 99v.
| Yuritsh писал: | | А может ESR-метром всё-же воспользоваться? |
Вы правы на 100% - без LCR тестера сейчас не обойтись. Собираюсь купить в ноябре, сейчас нет фин.возможности.
| Борис Горбунков писал: | | Alextbv писал: | Когда тухнет светодиод:
180v падает сразу до 15v и потом очень медленно снижается
B+110v тоже падает сразу до 15v и потом очень медленно снижается |
Похоже ТДКС просаживает. |
Внешнего прострела ТДКС не наблюдается. Если надо менять ТДКС, то ремонтировать смысла нет, на мусорку. Телевизор 2006 г. и ТДКС стоит как половина этого телевизора. |
|
Борис Горбунков
Семён Семёныч
Сообщения: 7370
|
| Alextbv писал: | | Внешнего прострела ТДКС не наблюдается |
При чём здесь прострел??? если строчная не запускается.
Возможно межвитковое замыкание. |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| Борис Горбунков, не лезь в дебри. Там всё гораздо проще. |
|
|
Alextbv
|
| Борис Горбунков писал: | | Alextbv писал: | | Внешнего прострела ТДКС не наблюдается |
При чём здесь прострел??? если строчная не запускается.
Возможно межвитковое замыкание. |
А может все таки электролиты в СР?
Если бы я был уверен, что ТДКС в норме, я бы сразу поменял бы все электролиты в СР, КР, может транзистор, микросхему какую-то подозрительную. Все они вместе раза в 3-4 дешевле ТДКС.
Не хочется сейчас купить мешок деталей, а потом выяснится, что впустую.
Пока подожду ноября, когда у меня будет, возможно, ESR тестер. И буду по очереди тогда кондеры изучать. |
|
|
Alextbv
|
Приобрел, наконец-то LCR тестер.
Скажу наперед - поменял кучу электролитов, но это не помогло - телевизор пока не заработал, все тоже самое. Загорается на 2 сек. дежурка, потом тухнет с одновременным слабым шелестом в районе строчной развертки. На присоске заряда нет.
Проверил 20 электролитов с выпаиванием в БП, строчной и кадровой развертке.
Из-за завышенного ESR в 1,5-2 раза поменял 9 штук: c408, c307, c308, c420, c540, c810, c313, c847, c850. Также поменял вздутый нерабочий c826 (летом я подпаивал к нему параллельно рабочий конденсатор).
Сижу теперь думаю, что дальше делать. |
|
|
Alextbv
|
| Мне тут подсказали, что при битой кадровой микросхеме тв не запускается. Это из-за этого совсем нет 26 вольт на ТДКС? Это напряжение, если по схеме смотреть формируется, по-моему, на кадровой микросхеме, в моем случае STV9326. |
|
cyberbob
Передовик
Сообщения: 1325
|
Alextbv, А проверить канал 26 V на предмет КЗ омметром,это так сложно?
ДОБАВЛЕНО 23/11/2017 08:39
Ёпт.......тема -то в корзине....не заметил..... |
|
|
Alextbv
|
| Поменял аккуратно кадровую микросхему STV9326 на точно такую, но новую. Результата нет - все то же самое: дежурка на 1-2 сек и тухнет с шелестом в районе СР. На ножках кадровой микросхемы КЗ с землей нет (проверял при снятом с телевизора шасси). |
|
|
dsp155
|
Ну раз тема вкорзине... И я на советую....
Посмотри осциллом появляются ли кадровые импульсы на входе кадровой микросхемы.
И появляются ли импульсы запуска строчки.
PS строчку первой пощупай осциллом... |
|
|
Alextbv
|

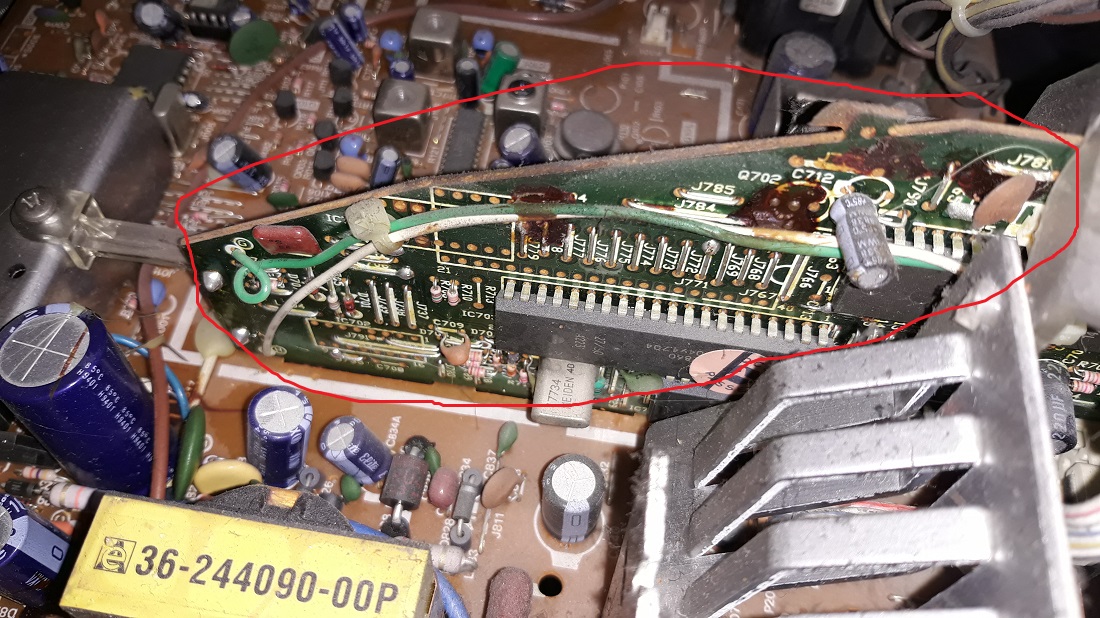

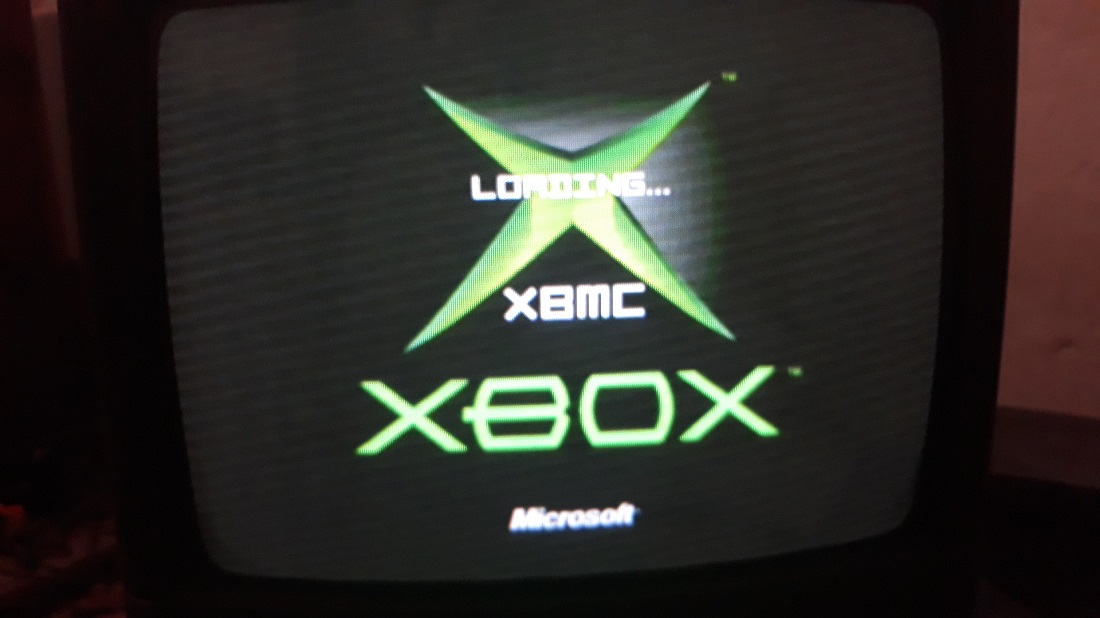

Телевизор работает!
Был пробитый анодный конденсатор ТДКС.
ТДКС успешно отремонтирован.
Помогла на этом сайте эта тема .
Борис Горбунков был ближе всех к истине.
Всем спасибо за участие. |
|
|
СВЯЗИСТ28
|
| Тоже была проблема, уходил в защиту, то есть включаешь в РР и тут же через три секунды переходит в ДР. Был в утечке конденсатор C308 47мкф/16в, замена решила проблему. |
|
