Последовательность запайки процессора MST9U35Q1

#1 От 13/12/2025 18:19


#2 От 13/12/2025 19:13

Залудить со стороны платы и со стороны процессора обычно этого достаточно.Ноги сначала запаять тут непонятно-обычно процик на нижнем подогреве запаивается целиком и подложка и ноги--такие процики в китайских телеках стоят почти во все что без смарта часто менять приходиться.

#3 От 13/12/2025 19:26

n max, в том то и дело, обычно так и запаивают, всё вместе. А на видео, которые я смотрел, человек отцентровал проц и сразу стал запаивать ножки, а в какой момент он запаял и как запаял контактные площадки об этом не было не показано и не сказано. Вот это меня и заинтересовало и захотелось узнать. Могу дать ссылку на это видео, она находится на самом популярном сайте, вот только можно или нет?

#4 От 13/12/2025 20:06

Можно

#5 От 13/12/2025 20:09

https://www.youtube.com/watch?v=nAG78I1TPss

#6 От 13/12/2025 21:18

Ну х.з. мож он только ноги припаял а пузо не припаивал или потом припаял-это надо у него спросить,либо если лекгоплавкий припой то на остаточном тепле нагревателя припаялся.
Обычно одного нижнего подогрева достаточно что б запаять надо где-то 360-380 градусов ставить-чипа пока ни одного не убил.Бессвинцовку лучше снять и залудить обычным припоем тогда должно сесть нормально

#7 От 14/12/2025 02:58

n max, я задавал вопрос автору, но ответа не получил. Автор говорит в этом видео: "Теперь небольшая хитрость, центральную площадку будем запаивать на низкотемпературный припой, что бы у нас чип проще запаялся и не подвергался дополнительному перегреву , да и в последующем если его надо будет менять, то это будет гораздо проще сделать". Но это не было показано и не говорилось , в какой момент это было сделано, получается, что когда он запаял ножки, то потом запаял центральную площадку на нижнем подогреве, всё это было сделано за кадром, что бы не затягивать видео, ну я так думаю.

#8 От 14/12/2025 10:55

Можно конечно и не запаивать центральную площадку, земля дублирована, а теплоотвод есть, когда плата стоит в корпусе, то сверху проц прижимает термопрокладка, ну или поставить сверху на проц радиатор, ну это я так, мечтаю/ размышляю))

IMG_20251214_124907_594.jpg 84.16 КБ Скачано: 28 раз(а)

#9 От 14/12/2025 11:20

Лучше запаять,да и прокладки то же не очень хорошими бывают.В компах их часто менять приходилось+в видеокартах своих ежегодно менять приходиться

#10 От 14/12/2025 11:51

n max, да, я конечно буду запаивать центральную площадку. но наверное попробую так, сначало ножки запаяю, а потом на нижнем подогреве центральную площадку. Но пока точно ещё не решил.

#11 От 14/12/2025 12:05

Нижний подогрев на 160-180 градусов что б было на верхней поверхности платы,сверху феном на 300 град и минимальный поток-я так запаивал обычным припоем-все хорошо припаивалось.
Главное что б площадь низа равнялась или больше площади платы иначе плату перекосит или пропеллером станет--китайские платы частенько ведёт

#12 От 14/12/2025 13:09

n max, спасибо большое!!

#13 От 19/12/2025 14:11

https://www.youtube.com/watch?v=wVaJtS_HvNU

#14 От 19/12/2025 21:31

там где лапы паяются всё убираю оплёткой,чтоб было как у кота яйца,а пузо пролудить на плате и микру 130 градусным припоем тонким слоем,потом 130 град снизу почти на всю плату,отцентровал проц и лёгким потоком воздуха 150 град сверху,минуты мне хватало.Все лапы топориком с обильным флюсом NC-559-ASM-UV и припоя на жале почти нету,если припоя лишку будет,то лапы "срастутся",тогда разъединяю оплёткой.Муторно,но решаемо.

#15 От 20/12/2025 12:05

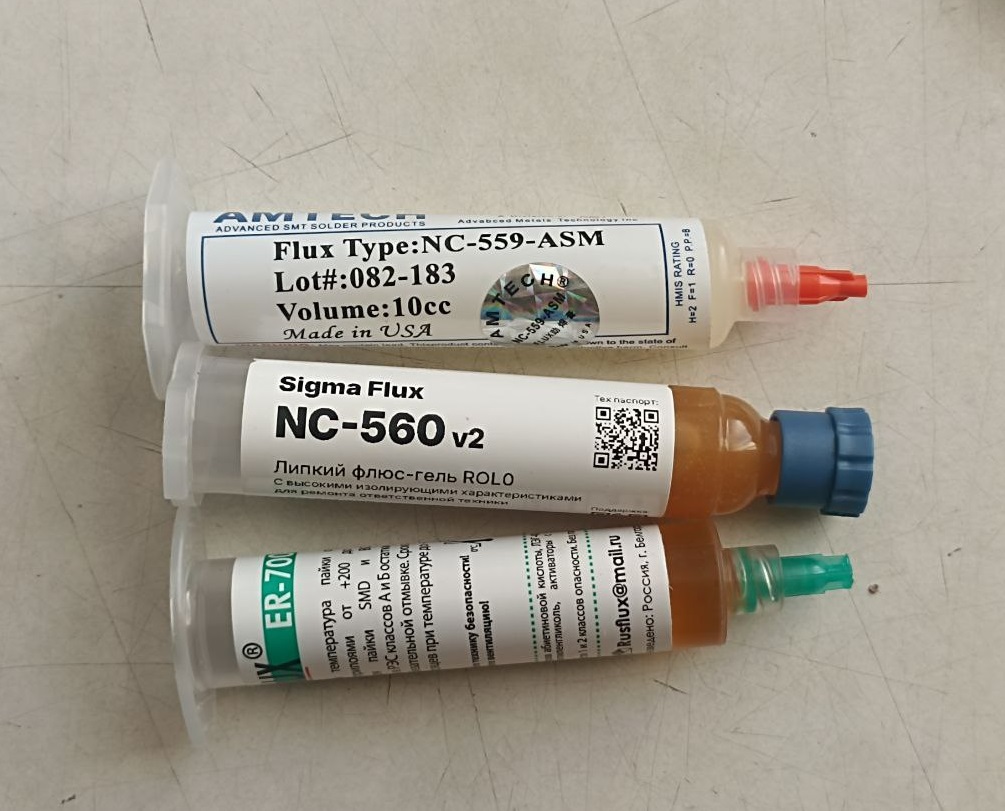

tutu7, а что за марка припоя 130°? Я всегда паял обычным припоем, типа ПОС-61. Припой наверное типа :ПОСК50-18, температура плавления 145°с. Процессор у меня пока в пути , едет ко мне, ждем-с. Скажите пожалуйста , а в чем может отличатся NC-559-ASM-UV от NC-559-ASM? У меня в данный момент в наличие только NC-559-ASM. Фото приложу флюсов. Паял последний раз NC-560v2, понравилось, а вот RUSFLUX ER-700-PRO, так себе . Заказал и жду еще SIGMA RG-100, хочу им еще попробовать как им паять. Раньше мосты "садил" на материнских платах на RMA-223, и было норм всё)), дешево и сердито.
На видео, которое я выкладывал выше, люди паяют флюсом эрса

photo_2025-12-20_11-50-33.jpg 193.73 КБ Скачано: 19 раз(а)

#16 От 20/12/2025 16:15

Можно и эрсу купить если оригинал найдёте ну и ценник там будет не радостный.
Можно в шприц от эрсы 559 ого надавить для ютуба-что б кино красивое было смех

#17 От 20/12/2025 16:44

n max, смех

Человек, который паял процессор, он не показал, что за флюс был. Он это озвучил в комментариях. Сказал: "Что паять эрсой паяльником не очень, а для паять станицей вообще огонь, ну я не знаю об этом, не разу не паял эрсой.

#18 От 20/12/2025 17:19

Я все-таки склоняюсь, что бы убрать термопрокладку и поставить на процессор радиатор, думаю это лучшее решение для охлаждения.

#19 От 20/12/2025 19:39


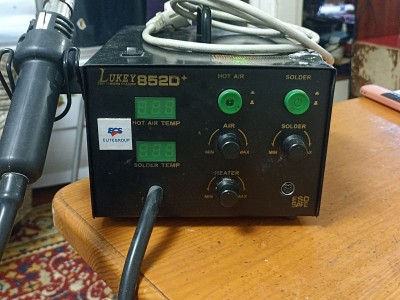

#20 От 20/12/2025 19:40

Ну если с вентилятором то да.Там замкнутое пространство и прокладка отводит тепло в короб.Лучше медный или алюминиевый брусок такой толщины приколхозить.Прокладки просто дешевле по себестоимости вот их и ставят.

ДОБАВЛЕНО 20/12/2025 19:49

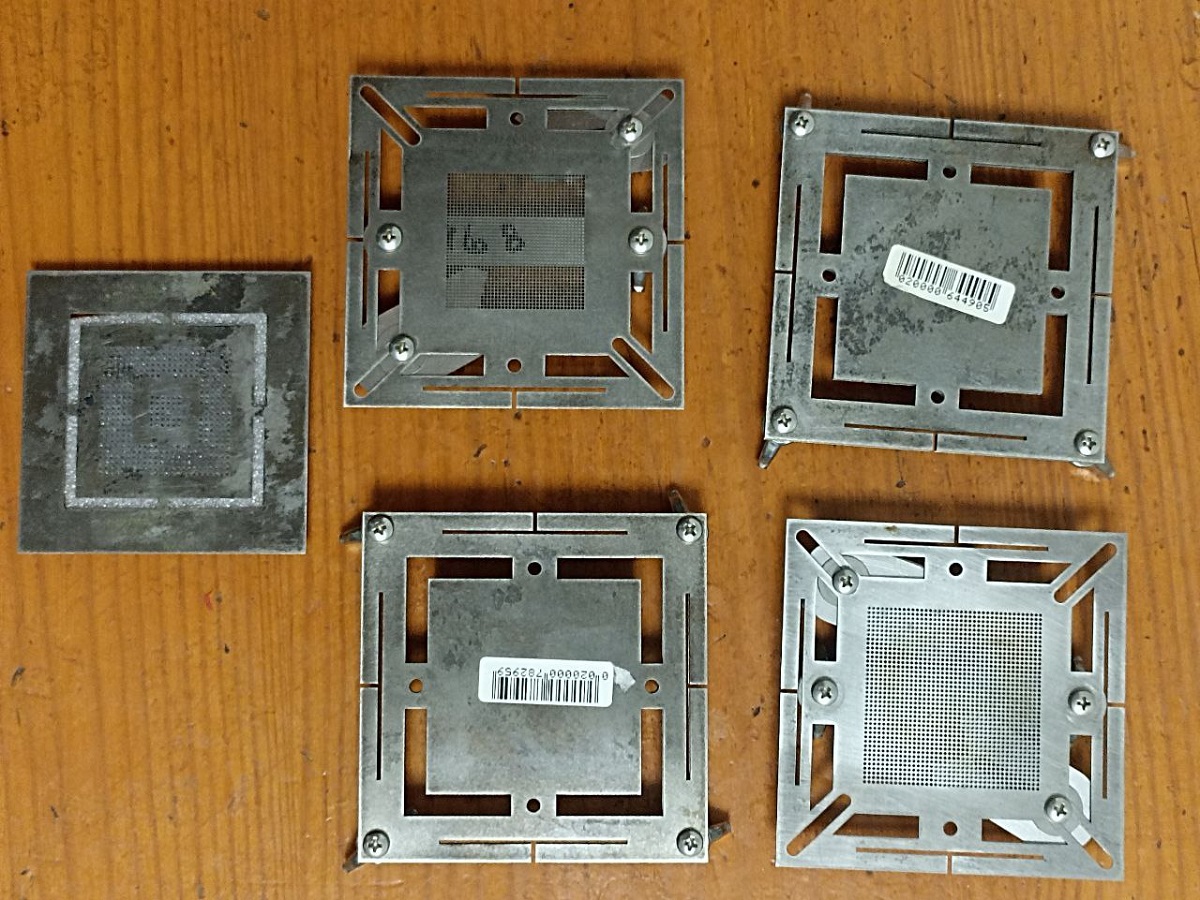

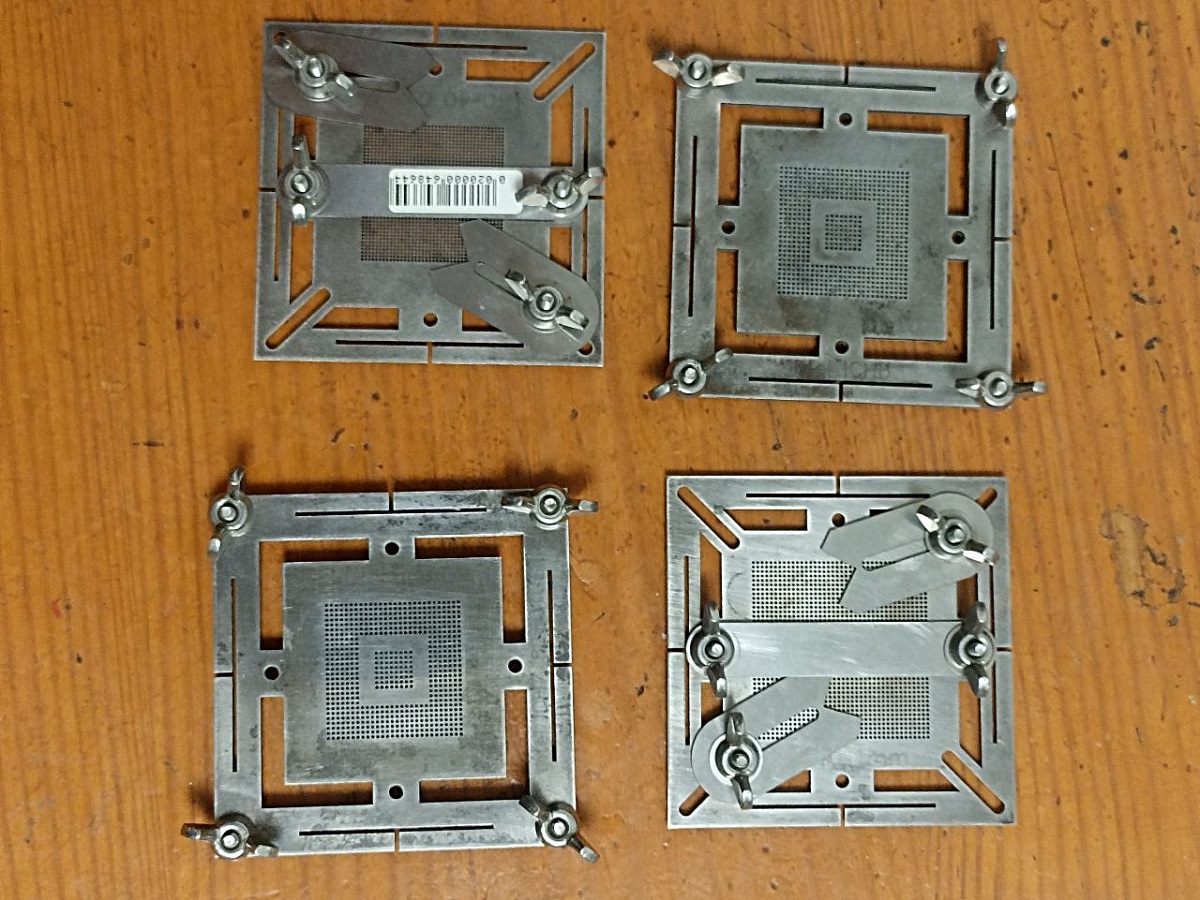

Тут смотря чем реболлить свинец\безсвинец\паста\шары+каждый фен по своему греет от 300 до 370 где так и должно быть.Можно на уголке чипа потренироваться и прикинуть сколько надо или ненужный чип найти.
