ivan24712
|
Добрый день.

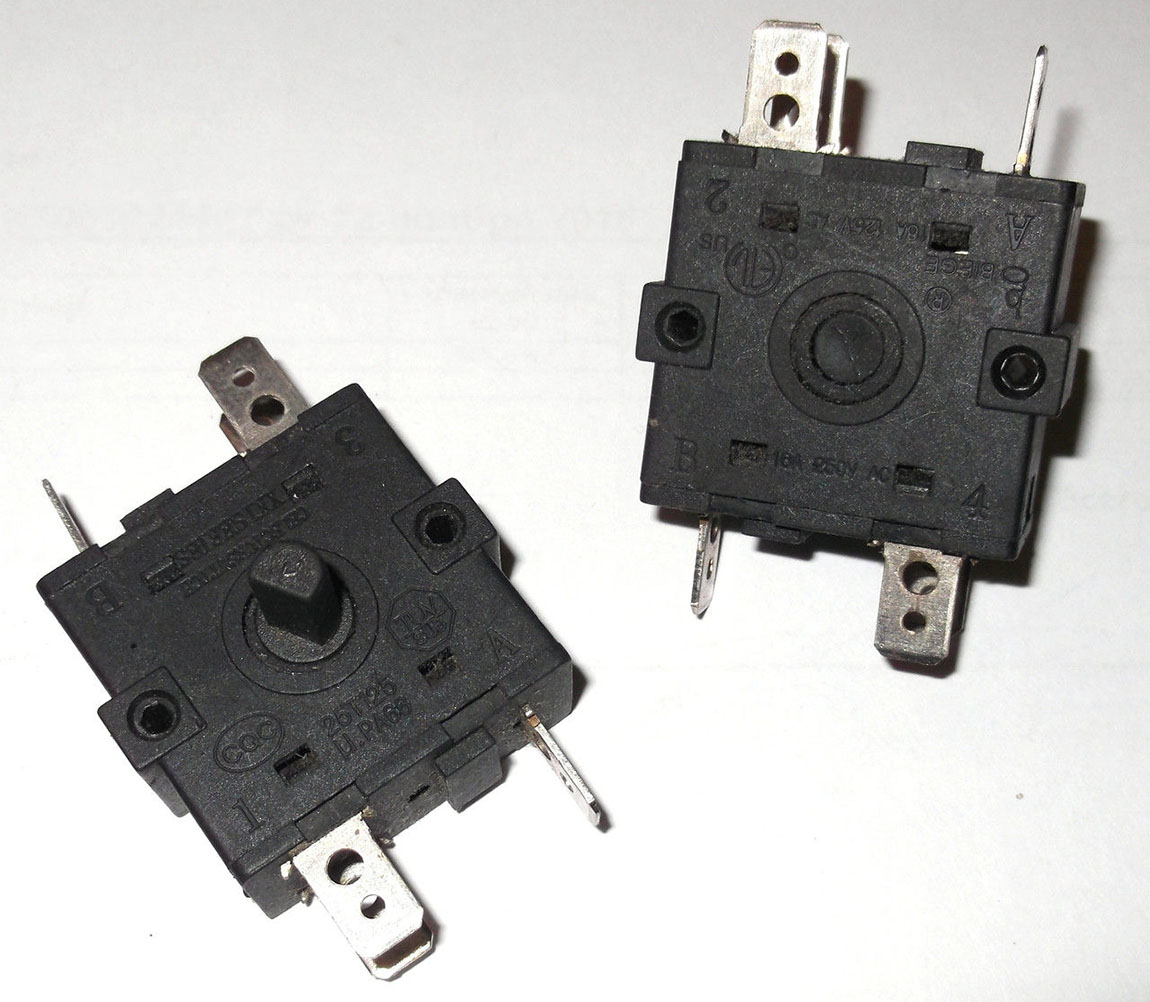

Не могу найти схему подключения и принцип работы позиционного переключателя на 5 контактов, который используется почти во всех эл.обогревателях. Приложил его фото. Там показан переключатель на 6 контактов, но насколько я понял, они взаимозаменяемы. Главное знать их коммутацию.
Сломался небольшой тепловентилятор, похоже дело в этом переключателе. Но чтобы осознанно сделать ремонт, нужно понимать устройство этого переключателя.
У него 4 позиции. На лицевой стороне вентилятора стоят метки:
- выкл (выключает)
- вентилятор (холодный воздух)
- тепло 1 (половина мощности)
- тепло 2 (полная мощность)
Подскажите, что и как в нем коммутируется.
perekluchatel.jpg 185.71 КБ Скачано: 157 раз(а)
|
|
serega-64
Старший модератор
Сообщения: 10180
|
Было подобное год назад, секс с китаёзой, клиент купил перекл., других просто нет, сказал, ну и началось ... Кароче, тут нуно уяснить одно, что вентилятор работает во всех 3 положениях, кроме выкл.. У меня получилось тока при 2-х (теплых) положениях, просто холодного не получилось, по ходу перекл. не совсем аналог. Как у тебя - неведомо, тестер и усердие помогут. Если честно, то я не помню что куда, сделал и забыл, принеси снова, то опять заново придется прозванивать. |
|
xarl
Модератор
Сообщения: 21686
|
ivan24712, заполняйте Профиль... |
|
