Ищу даташит на унч YD1029B

  Список форумов » Даташиты

Следующая тема · Предыдущая тема
АвторСообщение
liderod
Заглянувший
Сообщения: 4

Сообщение #1 от 12/05/2018 18:08 цитата

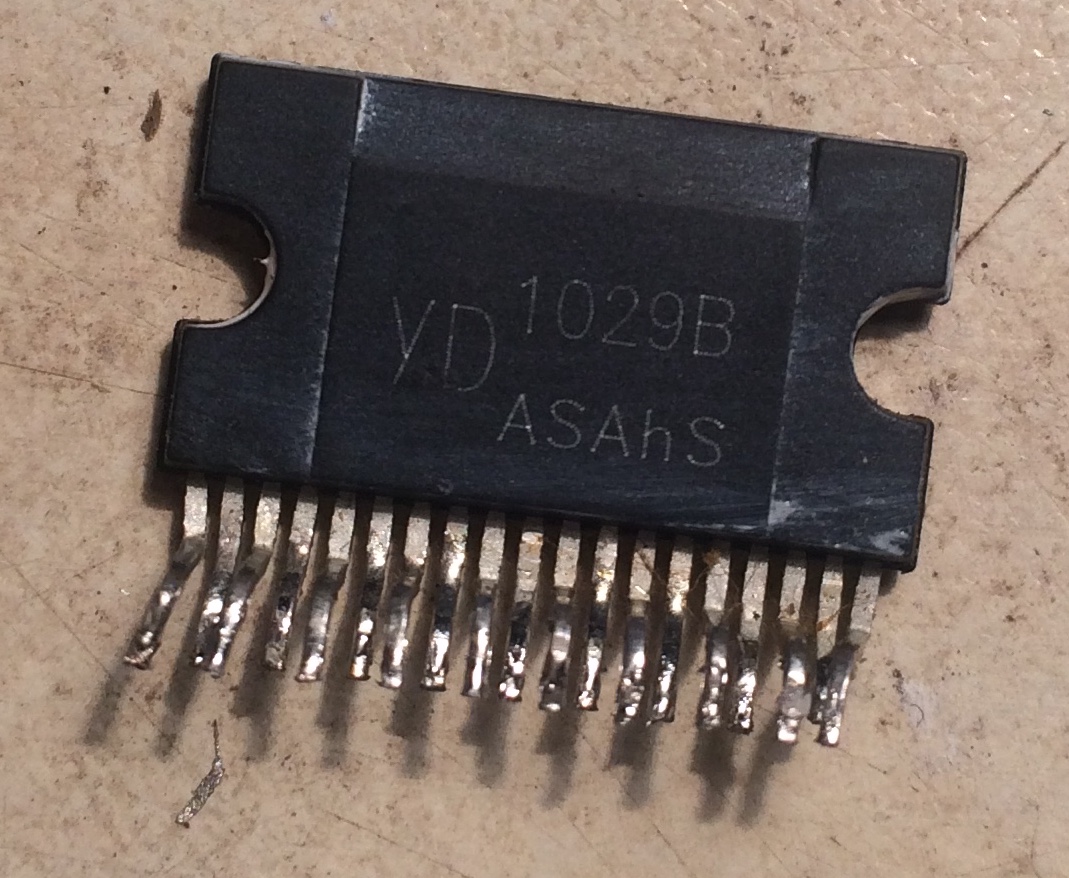

Ищу даташит на микросхему унч yd1029 стоит в китайской магнетоле в нете не чего не нашло на неё.

 Описание:
 Размер файла:  308.21 КБ
 Просмотрено:  1424 раз(а)



Евгений373
Фанат форума
Сообщения: 3745
Евгений373

Сообщение #2 от 12/05/2018 18:33 цитата

Тип корпуса укажи. Уверен что это УНЧ?
liderod
Заглянувший
Сообщения: 4

Сообщение #3 от 12/05/2018 18:36 цитата

Чуть позже фото скину до дома доберусь сфотую
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #4 от 12/05/2018 20:51 цитата

liderod писал:
стоит в китайской магнетоле в нете не чего не нашло на неё.
Найди в таком же корпусе распространённую, наверняка будет её аналог.
roges
Передовик
Сообщения: 1197

Сообщение #5 от 12/05/2018 21:38 цитата

liderod писал:
Ищу даташит на микросхему унч yd1029 стоит в китайской магнетоле в нете не чего не нашло на неё.

Даташита на него, в свободном доступе нет. Купить, тоже проблемно.
Судя, по характеристикам....



.... выбросить и поставить, хотя бы TDA7377.
Евгений373
Фанат форума
Сообщения: 3745
Евгений373

Сообщение #6 от 12/05/2018 21:49 цитата

Разводить похожую. Я чот думал, что поменьше будет. Тут без вариантов.
zuboka
Передовик
Сообщения: 1032
zuboka

Сообщение #7 от 28/08/2018 19:36 цитата

Даташита не видел, но похоже у yd1029 внутри еще кроме усилителя есть стабилизатор 5В (3.3.) .... Заменить просто на обычную не получится..
TraTaT
Заглянувший
Сообщения: 2

Сообщение #8 от 11/04/2019 15:17 цитата

Здравствуйте! Никто не знает аналога YD 1029 B?
lml
Новичок
Сообщения: 10

Сообщение #9 от 29/04/2019 09:18 цитата

Нет аналога.
----------------------
YD 1029B
----------------------
1н. - OUT(1/2 от Vcc)
2н. - VCC
3н. - MUTE(OFF-напряжение близкое к Vcc,ON-4~6v)
4н. - IN1(2v15)
5н. - (напряжение Vcc)
6н. - 8v8 (напряжение неизменно при любом Vcc,похоже на встроенный стабилизатор)
7н. - (напряжение близкое к Vcc)
8н. - (напряжение Vcc)
9н. - (напряжение Vcc)
10н.- GND
11н.- 5v (напряжение неизменно при любом Vcc,похоже на встроенный стабилизатор)
12н.- 0.017v
13н.- 0v
14н.- 0.38v
15н.- 0v
16н.- IN2(2v15)
17н.- 0v
18н.- 1/2 от Vcc
19н.- OUT(1/2 от Vcc)
Konart
Заглянувший
Сообщения: 1

Сообщение #10 от 01/09/2019 18:24 цитата

Разобрал магнитолу на этом усилителе. Магнитола рабочая, просто хочу сменить усилитель.

6н. - питание лицевой панели
11н - питание лицевой панели
14н. - тоже на лицевую панель

8н. и 9н. - похоже на питание тех самых стабилизаторов на 6 и 11 ножках. Обвязка прозванивается тестером на ногах 2, 8, 9.

3н. - реагирует на нажатие кнопок переключения режимов, MUTE
18н. - идет через электролит 100мф 10В на массу

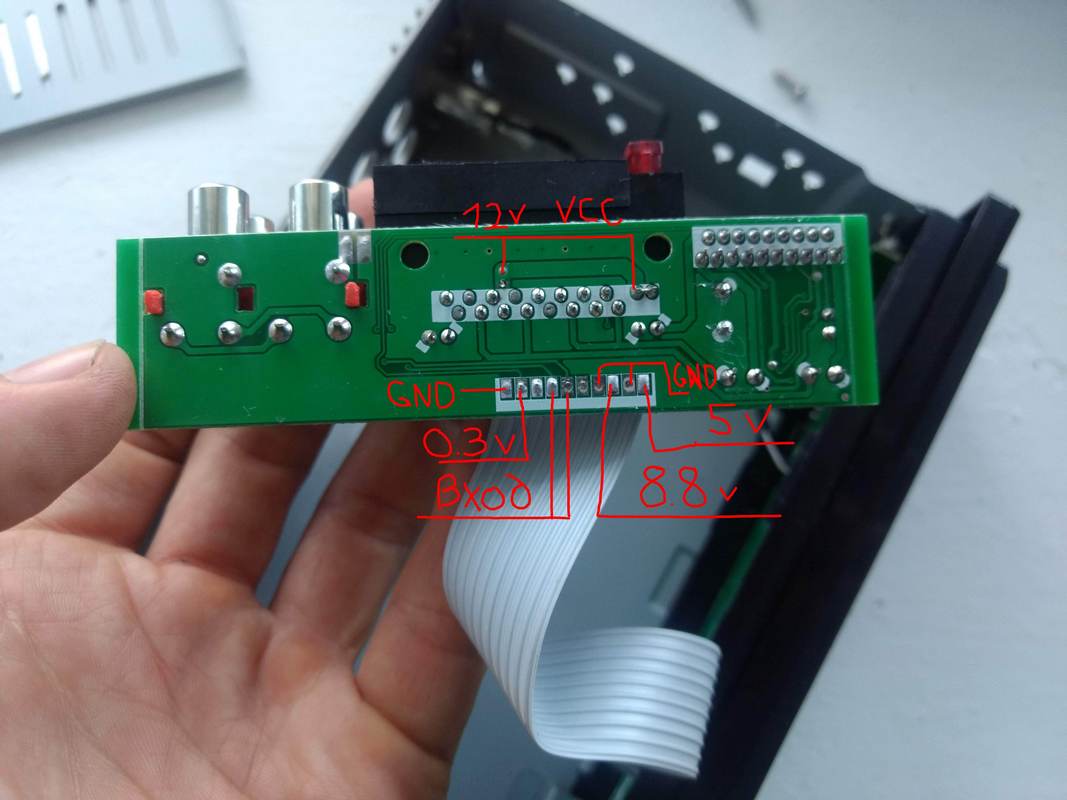

  IMG_20190901_180652073.jpg  87.38 КБ  Скачано: 1529 раз(а)
vscripca
Заглянувший
Сообщения: 7

Сообщение #11 от 14/05/2020 17:17 цитата

1н-OUT L
2н-vcc (B+)
3н-MUTE (off-10v, on-5v)
4н-IN L
5н-ACC (47к)
6н-выход +9v (on/off)
7н-ANT+
8н-vcc (B+)
9н-vcc (B+)
10н-GND
11н-выход +5v
12н-on/off
13н-on/off
14н-0.33v
15н-0
16н-IN R
17н-GND
18н-конденсатор 100/10v относительно корпуса
19н-OUT R

может кому пригодится.
