Всем доброго времени суток!
Прошу помощи знающих людей. Нужно определить что за транзистор в корпусе SOT-23.
Маркировке на транзисторе нет.
Предполагаю, что это полевик, но до конца не уверен.
На рисунке предположительно обозначил распиновку. При прозвонке с истока(+) на затвор(-) - звонится 0.7В, при прозвонке с истока(+) на сто(-) - так же, 0.7В. Далее открываю его, установив красный(+) щуп мультиметра на затвор, а черный(-) на исток. И при прозвонке сток-исток, звонится как 0В, то есть фактически прямой контакт, мультиметр пищит. Ставлю черный щуп на затвор, а красный на исток - транзистор закрыт. Меня смущает что он в закрытом состоянии звонится с истока на затвор. Или я чего-то не понимаю.
Хотелось бы определить что это за транзистор. Заранее спасибо! |
|
n max
Модератор
Сообщения: 16579
|
Разрисовать участок схемы годе он стоит там проще прикинуть будет.
что транзистор полевой так это и так понятно ещё ток и напряжение надо выяснить |
|
|
джабарбербердыберды
|
| звонится с истока на затвор --стаб защитный в цепи затвора скорей всего ... |
|
|
011500
|
| джабарбербердыберды писал: | | звонится с истока на затвор --стаб защитный в цепи затвора скорей всего ... |

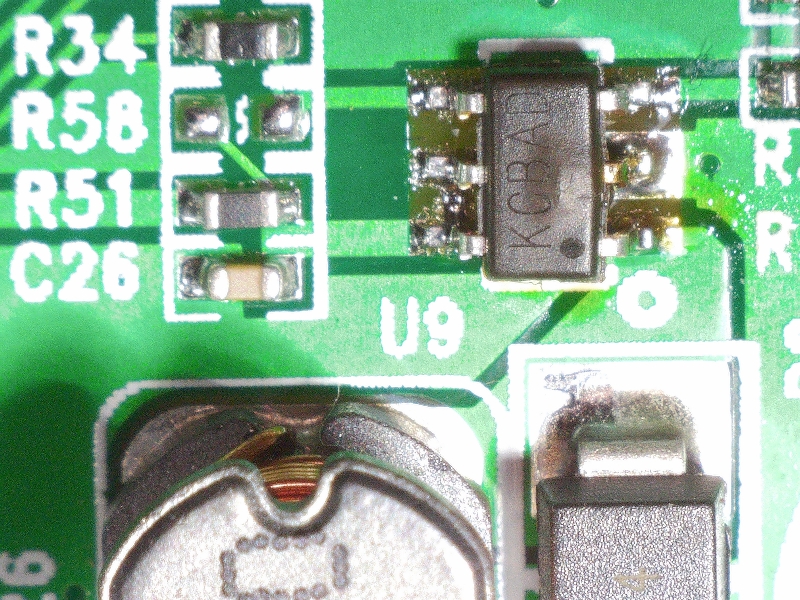

Это примерный набросок, дальше не разрисую. Такое ощущение, что затвором транзистора управляет компаратор (?) в SOT-23-5.
Стаб защитный в цепи исток-затвор - есть такие в продаже в подо,ном корпусе? И что за тип p или n канал, с управляющим pn-переходом это полевик или без него?.. |
|
Valeriynew
Передовик
Сообщения: 1792
|
011500, а смысл в данном транзисторе, если по рисунку исток и сток через резисторы сидят на земле?
Какой-то рисунок неправильный... |
|
|
011500
|
| Правильный, не дорисовал. На стоке еще сидит один из выводов микросхемы, которой нет на рисунке и при открытии транзистор соединяет этот вывод с резистором сидящим на истоке и далее на землю. |
|
