Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|
шасси не знаю
состав:
Материнская плата - MSTV3208-ZC01-01
Проц - MST6M48RHS-LF-Z1
M14D5121632A-2.5B
Память - 25L3206E
Звук - TPA3113D2
Стабики - AMS1117 , 1084
Tuner - F21WT-3BAR-E
Подсветка - TV3232-ZC02-01(A)
PSU - TV3207-ZC02-01B ICE3B0565J
Матрица - V315H4-LE8 Rev. C1
Переодически моргает экран, особенно сразу после включения, какое то время может не моргать потом снова начинает. Подсветка экрана не моргает это видно с тыльной стороны матрицы там есть отверстия и видно подсветку, которая в момент моргания экрана все время светит. Напряжения БП соответстуют схемным. Напряжения стабилизаторов maina в контрольных точках
TP138 - 1,82v
TP134 - 7,6v
TP137 - 4,97v
TP114 - 3,28v
TP136 - 1,27v
TP135 - 2,56v
Прошивку прошить не могу, нет возможности. Обновление ПО по USB тоже не могу произвети не нашел ни где самого обновления. Ребята прошу помощи может у кого с такой моделью ТВ была подобная неисправность....
|
|
|
B.B.
|
| Ореховский Ю.А., все рассказал, а теперь плавно переходим к матрице. Замеры оттуда давай. |
|
Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|
| Сделаю замеры на разьеме к матрице , схема есть только на main на TCON схемы нет... |
|
Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|
После проверки всех шлейфов и контактов и сборки снова... два дня с половиной работал без нареканий я уже подумал , что проблема была в плохой сборке. Но вчера после длительного прогона сначала заморгал, потом изо пропало вместо изо экран засветился бело-серым с вертикальными полосками но звук передачи как положено продолжается, фото прилагаю... попробовал сразу отключить и включить, после включения сразу т.е. пока не остыл увидел следующее полос уже нет изображения тоже нет, видно что подсветка работает ... звук передачи присутствует, дал ему перекур часа пол тара, включил снова работает.
ДОБАВЛЕНО 05/03/2015 11:56
Сейчас работает опять нормально... делать какие то замеры нет смысла , жду проявление дефекта что бы сделать замеры на на ЛВДС. Такой вид как будто обрыв в шлейфе, но это произошло после длительной работы и как видимо хорошего прогрева в районе 4 часов ... Может такое быть по питанию матрицы ???
Плата матрицы...V320HJ1-PE1 Rev. C1
|
|
Captain
Передовик
Сообщения: 1457
|
| отвал боковых драйверов на стекле как проверял? |
|
Юрий 72
Передовик
Сообщения: 1397
|
| Фен и фриз в помощь. Можно и пальцем по микросхемам пройтись, и по драйверам. |
|
Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|
| Спасибо за совет, буду пробовать... TCON присоединен к матрице... проблема точно в нем, потому что есть определенная область в районе скалера при надавливании на которую перестает моргание, но пайки смотрел в очках везде хорошие ... |
|
Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|

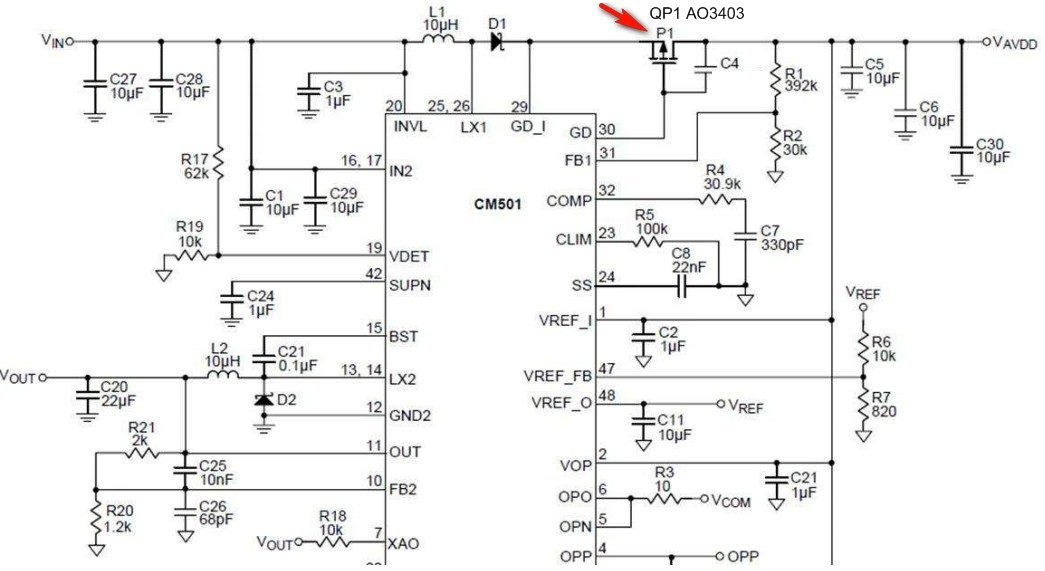

| Пропаивал СМД на правой стороне Т-КОН после этого телек долго работал... щас опять отказал... подсветка есть изо нет, питание 12в на матрицу приходит, скалер стоит СМ2802А , перед тем как пропасть экран как то затухал в верхний левый угол, ножмешь на Т-КОН рядом со скалером ИЗО появится а потом совсем перестало, схемы Т-КОН найти не могу, схема материнки тут... http://monitor.net.ru/forum/files/mst6m48rxs__mstv3208-zc01-01_107.rar Сигнал панель ON/OF сегодня не успел проверить завтра проверю и транзисторы Q102, Q104, Q106 тоже завтра проверю. Даташит на контроллер CM2802A KE750U1B24K2 не могу скачать у кого есть дайте ссылку. Какая то общая проблемма, какой сигнал или какая напруга то пропадала то появлялась при работе так пока и не понял... это телек родни пока работал то я его больше и не трогал, а щас опять накернелся, значит не то я пропаял первый раз - было просто совпадение что заработал и я подумал что устранил непропай, оказывается нет... подскажите по дефекту что то совсем запутался... сигнала PANEL_ON/OFF с 88 ноги проца завтра тоже проверю и отпишусь... |
|
Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|
| Ребята помогите с datasheet на CM2802A KE750U1B24K2... ни где не могу найти |
|
Евгений373
Фанат форума
Сообщения: 3744
|
| Ореховский Ю.А., к чему такие потуги, при таком гадском, другого слова не подберу, дефекте? Поменяй текон или он не съёмный? |
|
Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|
| Евгений373 писал: | | Ореховский Ю.А., к чему такие потуги, при таком гадском, другого слова не подберу, дефекте? Поменяй текон. |
Да я бы с удовольствием ... только проблемма в том , что Т-КОН этот гребанный присоединен к матрацу и не отсоединяется вот фото
|
|
Юрий 72
Передовик
Сообщения: 1397
|
А поменять те чипы возле скалера, пропаять сам скалер, придавить резинками...
ДОБАВЛЕНО 05/08/2015 07:17
Или в конце концов ищи плату с разбитой матрицы и перепаяй шлейфы. |
|
Ореховский Ю.А.
Завсегдатай
Сообщения: 994
|
[quote="Юрий 72"]А поменять те чипы возле скалера, пропаять сам скалер, придавить резинками...
Пропаял вроде все, очень старался, не знаю мож че и пропустил.. дело в том что все делаю в слепую, так как даташит на СКАЛЕР найти не могу, что и где мерить когда нет не документации не схемы...какой смысл менять все чипы, может это какой нить СМД, прозвонить могу только питание матраца и еще раз просмотреть внимательнее качество пайки... а если обрыв дорожки ... какой то сигнал... общий матрац тухнет полностью, но слабое еле еле свечение матрицы синим видно не вооруженным глазом...Нужен даташит СМ2802А |
|
