LED Samsung ue55es6800 нет напряжения на контр. точках T-con

  Список форумов » LCD-телевизоры и плазменные панели

Следующая тема · Предыдущая тема
АвторСообщение
Игорь1986
Заглянувший
Сообщения: 6

Сообщение #1 от 07/01/2022 04:28 цитата

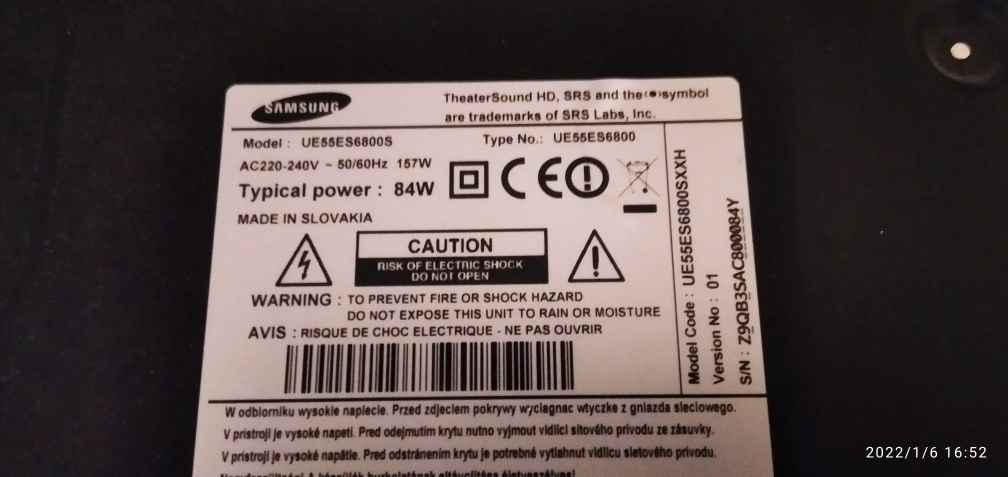

Состав аппарата.
Марка и модель - Samsung UE55ES6800S
Шасси -BN64-01919
Модуль обработки сигнала (Main) - BN41-01807A
Блок питания (PSU) - BN44-00521C
LCD матрица - LTJ550HW04-E03
Прочее (T-CON, инвертор...) - BN41-01789A

Уважаемые господа форумчане! Помогите разобраться с T-Con. Попал на ремонт с полу черным экраном и заторможенностью! После вскрытия было обнаружено прогар под QD6(P2). Был выпаян и заменен на аналогичный с донорской платы! Изображение восстановилось в виде вертикальных полос заторможенность не пропала, но с обратной стороны что-то очень грелось, я заменил весь участок, после этого я стал устанавливать T-con обратно, при монтаже надавил на плату, и пропало напряжение на всех контрольных точках, на предохранитель приходит 12вольт!!! Картинку дефекта и замеров на тиконе прикрепляю! Правда только те замеры про которые знаю, остальные к.т. мне неизвестны так как тиконами занимался мало((( [jхотел заменить драйвер ISL24826 на аналогичный с донорской платы! Подкинуть другой T-con к сожалению не предоставляется пока возможным! Решил поковырять пока родной.... Если кто то подскажет на что обратить особое внимание или сделать замеры там то там буду признателен... (При вскрытии панели - драйвера на вид вроде в порядке, прогара на матрасе нет),




 Описание:
 Размер файла:  300.46 КБ
 Просмотрено:  86 раз(а)



photo (1)_LI.jpg
 Описание:
 Размер файла:  840.23 КБ
 Просмотрено:  115 раз(а)

photo (1)_LI.jpg


Tipelo
Передовик
Сообщения: 1030

Сообщение #2 от 07/01/2022 19:37 цитата

Что вы эти темы плодите? Одна уже в корзине.
Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 6771
Иван Зенин

Сообщение #3 от 07/01/2022 19:52 цитата

Вопрос не прозвучал.
bumbox1974
Завсегдатай
Сообщения: 826
bumbox1974

Сообщение #4 от 08/01/2022 10:00 цитата

Ткните пальцем в ту фитюльку, что надо заменить, чтобы телевизор заработал.
Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 6771
Иван Зенин

Сообщение #5 от 08/01/2022 10:58 цитата

Картинка дефекта где?
Игорь1986
Заглянувший
Сообщения: 6

Сообщение #6 от 08/01/2022 17:55 цитата

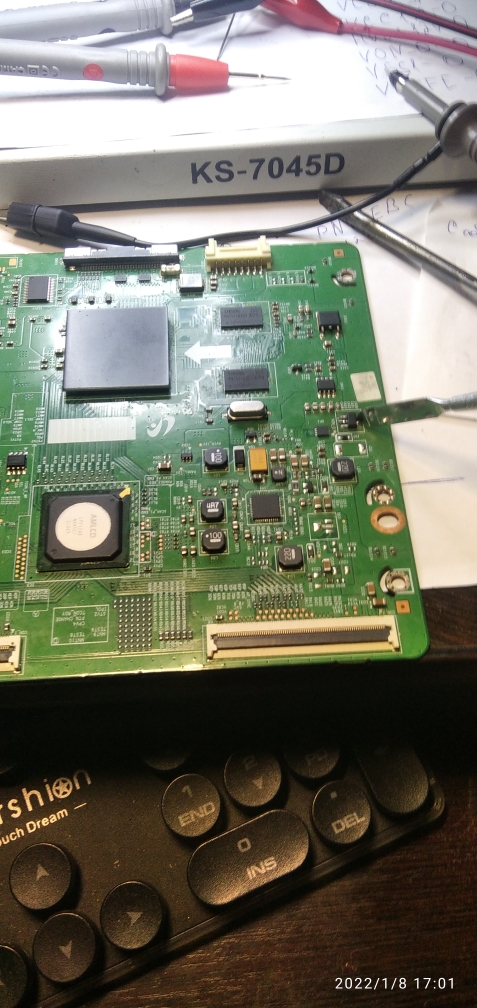

на 1 фото с чего все началось, обведен транзистор р2 с права, на 1 и 2 фото детали, группами которые я поменял.

 Описание:
 Размер файла:  380.47 КБ
 Просмотрено:  102 раз(а)



 Описание:
 Размер файла:  359.84 КБ
 Просмотрено:  106 раз(а)



 Описание:
 Размер файла:  259.82 КБ
 Просмотрено:  96 раз(а)



Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 6771
Иван Зенин

Сообщение #7 от 08/01/2022 18:05 цитата

На 95% стекло душит.
Игорь1986
Заглянувший
Сообщения: 6

Сообщение #8 от 08/01/2022 18:20 цитата

матрица?
