victor1959
|

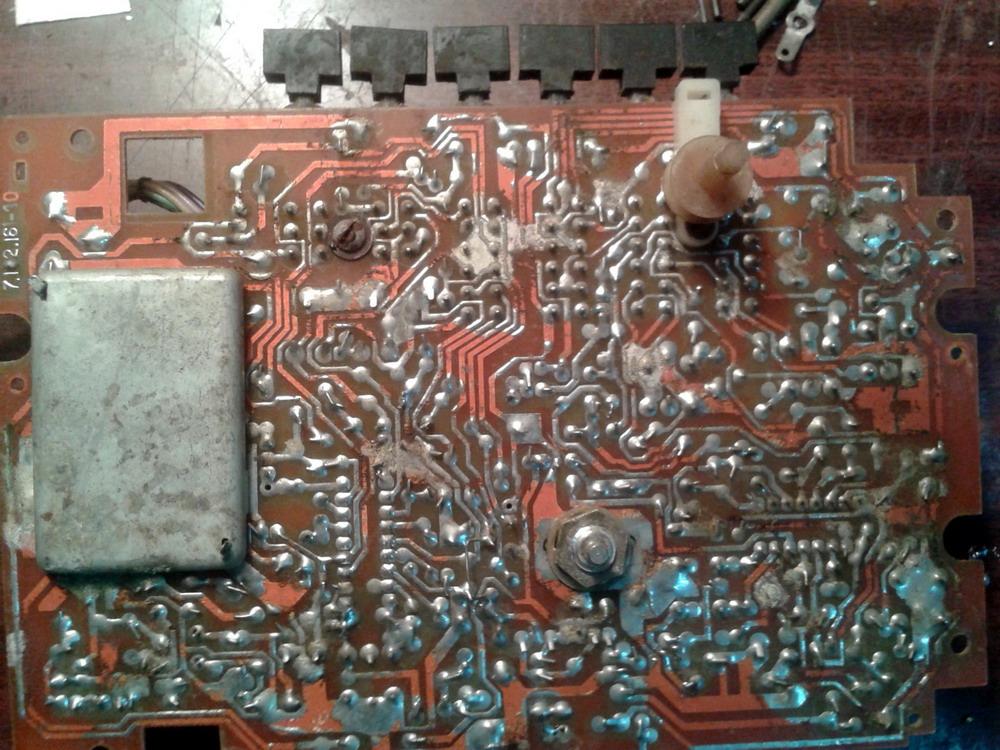

Необходимо определить от какой модели радиоприёмника или магнитолы эта плата, предположительно это ЧМ-АМ узел.
Img_20151022141235510a.jpg |
Описание: |
|
Размер файла: |
231.33 КБ |
Просмотрено: |
236 раз(а) |
![Img_20151022141235510a.jpg](files/thumbs/t_img_20151022141235510a_382.jpg)
|
Img_20151022141627201a.jpg |
Описание: |
|
Размер файла: |
265.81 КБ |
Просмотрено: |
248 раз(а) |
![Img_20151022141627201a.jpg](files/thumbs/t_img_20151022141627201a_313.jpg)
|
|
|
ДядяЮра
Фанат форума
Сообщения: 4168
|
victor1959, А тебе это зачем надо? |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
ДядяЮра писал: | victor1959, А тебе это зачем надо? | Ну дык, КМ-ок много. Даст объявление: "Приму в дар радиолу XXXXX" ![смех](https://monitor.espec.ws/images/smileys/3-36.gif) |
|
victor1959
|
Да вот как то для "спортивного интереса" (может кто видел это чудо):
-плата явно не из радиопрома (стеклотекстолит и ниобиевые конденсаторы);
-аппарат не очень высокого класса и не из дорогих;
-реализован на К174ХА6, хотя остальные аппараты на К174ХА10 :-);
-качество печатной платы явно не на уровне, что говорит о ширпотребе, а не о "обронке";
-я предполагал, что это или магнитола или авто. |
|
Lenchik
Фанат форума
Сообщения: 7937
|
Не авто. Магнитную антенну авто имели только "Урал-авто", но не оно. Что то из последних, потому как КПЕ нет, варикапы наверное. И от чего то большого, от большого приемника или магнитолы, возможно даже стационарной. |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
victor1959 писал: | ниобиевые конденсаторы | ![смех](https://monitor.espec.ws/images/smileys/3-36.gif) |
|
serega-64
Старший модератор
Сообщения: 10180
|
=может кто видел это чудо=
Видел, в 90-ых, ну дык и што, видел и забыл.
=-качество печатной платы явно не на уровне, что говорит о ширпотребе, а не о "обронке"=
Ну тут не согласен, в те года и ширпотреб на оборонке шлепали с таким качеством, стеклотекстолит процентов на 70 говорит за то. ЧМ 65-74мГц, щасс этот диапазон практически умер. Перестраивать? Ради чего? Смысла нет. Ну этт точно не в авто предназначено. Есть у меня справочник по тем девайсам производства конца 80-х, но увы, снес в подвал в сарайку, точно не пойду. И не факт что именно это схемное решение там есть, но похожее точно было. Так что привет от восмидесятых, там мона по датировке изготовления на детальках год выпуска определить, примерно конечно, на оборонке из неликвидов клепали.
ДОБАВЛЕНО 09/11/2015 23:17
Lenchik, = возможно даже стационарной=
Да, скорей всего, разьем подтверждение, если канечно не блочное исполнение переносного варианта, хотя на ХА10 выход на динамик есть, т.е. встроенный УНЧ. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
Протон харьковский ... где ты нашел этот мусор? |
|
serega-64
Старший модератор
Сообщения: 10180
|
KRAB, Этот?
![](files/0b6b0a3f0f87ffd36c7425edd53_prev_201.jpg)
|
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
да, этот - кнопки видишь на заднем плане справа - вот там он и стоит! |
|
serega-64
Старший модератор
Сообщения: 10180
|
KRAB, = кнопки видишь на заднем плане справа=
Да, я уже вспомнил, был в ремонте такой 1-2 не больше, поэтому и помню плоховато, эх, ностальгия. |
|
Lenchik
Фанат форума
Сообщения: 7937
|
Yuritsh писал: | victor1959 писал: | ниобиевые конденсаторы | ![смех](https://monitor.espec.ws/images/smileys/3-36.gif) |
Есть там пара штук К53. Вертикально стоят. Стальной корпус и конденсаторы ниобиевые. Танталовые называются К52.
Сейчас на ноутбуках прямоугольные "кирпичики" то же танталовые.
Очень хорошие конденсаторы, даже полимерам до них далеко. |
|
