SICBOY
|
Магнитола составом:
CPU - M30622MEP-410FP
Tuner - TDA7540B
EEprom - 24C16
Audio Schalter - TDA7419
LCD Driver - PCF8576DH
Схема от MP27 :
https://dl.dropboxusercontent.com/u/53332013/MP27_San%20Diego_sch.pdf

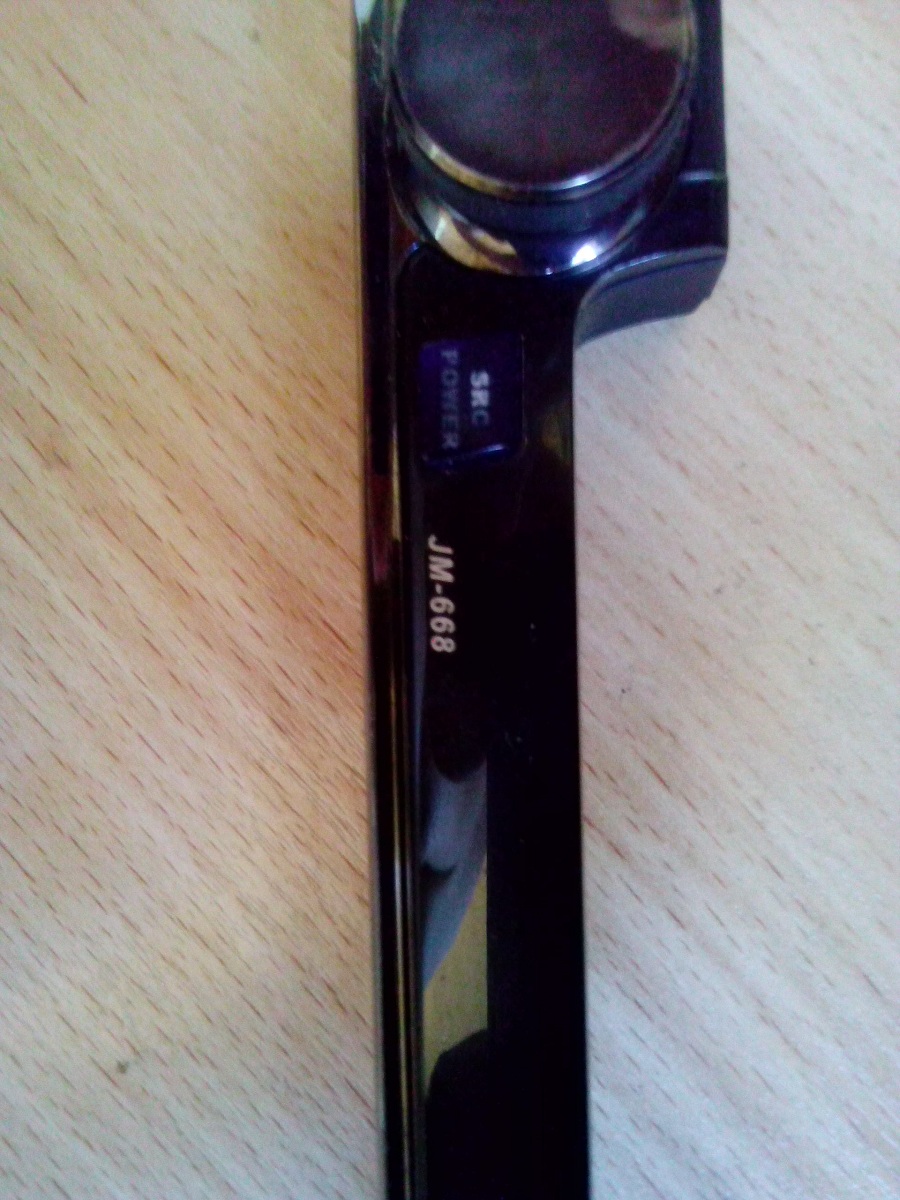

Магнитола включается по "синей кнопке", воспроизводит компакт диски. Но нет ни изображения ни подсветки на панеле. Подозреваю слет прошивки, найти дамп не удалось. Какие напряжения на панель приходить должны - не знаю. Все кнопки работают включая энкодер.
U33C -> вывод панели 14 (питания драйвера дисплея) - 3.3в.
Кварцевый генератор 4.000 Mhz заменялся. |
|
serega-64
Старший модератор
Сообщения: 10180
|
| SICBOY, А при чем прошивка? На гребенке (морды, исходя прилагаемой схемы) все расписано и понятно, а как на 38 модели ХЗ. Изо ваще не проглядывается? |
|
|
SICBOY
|

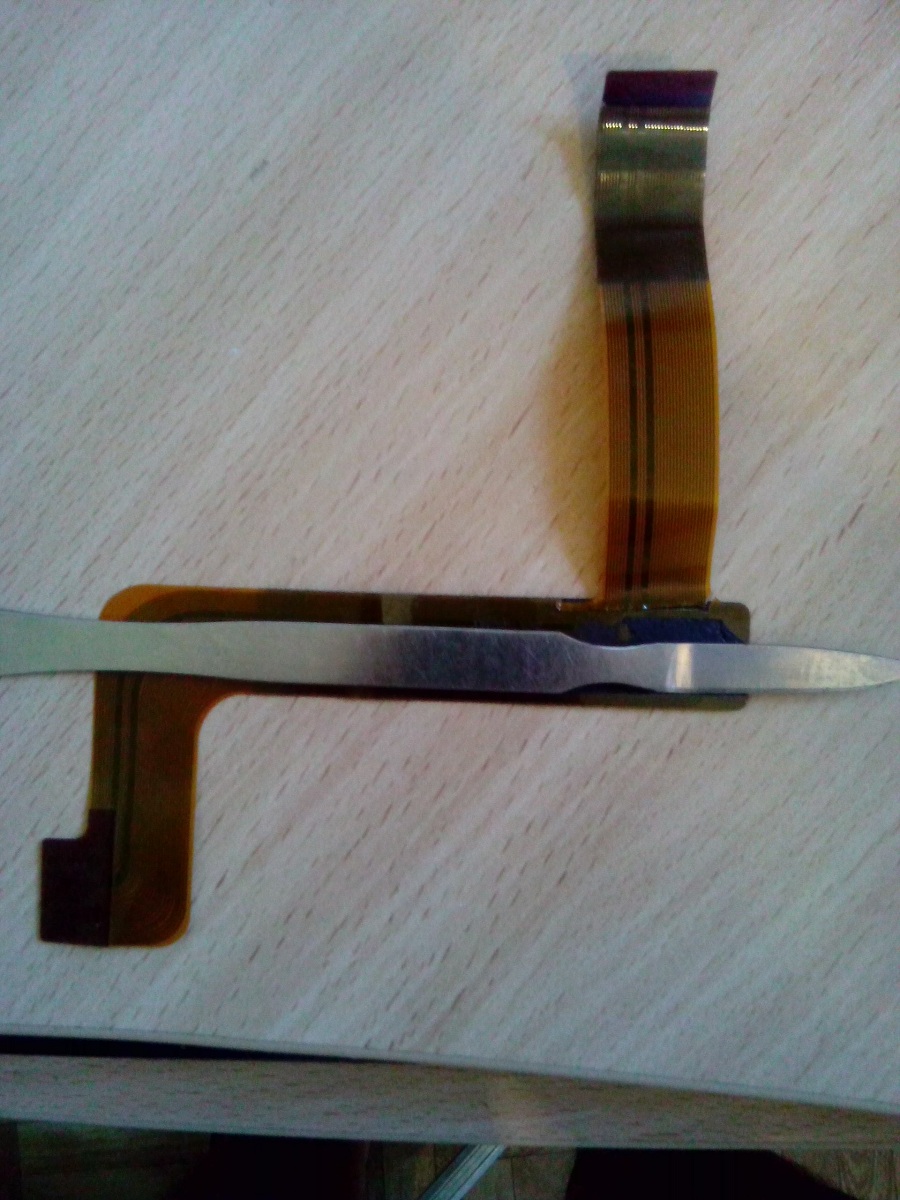

Нет, изображения просто нет. Гребенку пропаивал.
На выводе 4 панели U_lamp напруга при подключении панели проседает до 0.9в. без панели 4.4в. |
|
serega-64
Старший модератор
Сообщения: 10180
|
"Общение" по SDA, SCL с "мордой" есть?
ДОБАВЛЕНО 15/05/2013 11:24
| SICBOY писал: | | На выводе 4 панели U_lamp напруга при подключении панели проседает до 0.9в. без панели 4.4в |
Дык и смотри что и где просаживается, в схеме все есть. |
|
|
SICBOY
|
| serega-64 писал: | "Общение" по SDA, SCL с "мордой" есть?
ДОБАВЛЕНО 15/05/2013 11:24
| SICBOY писал: | | На выводе 4 панели U_lamp напруга при подключении панели проседает до 0.9в. без панели 4.4в |
Дык и смотри что и где просаживается, в схеме все есть. |
Да общение по шине SDA, SCL. Импульсы есть.
В упор не могу отследить гле у Power supply берется U_lamp
Так, ок, пробит бипол. bc807 - V2015
ДОБАВЛЕНО 15/05/2013 09:54
Да в общем в нем и проблема была. Поставил C557C все работает. Профит главное тему запостить. Может кому понадобится. |
|
serega-64
Старший модератор
Сообщения: 10180
|
| C557C, ну это явно не замена, ток в 5 раз меньше, а так если колхозить, то типа A966, 949 или типа того, но в идеале в смд исполнении что то подобрать. |
|
|
SICBOY
|
|
Серж66
Фанат форума
Сообщения: 5771
|
|
jurij+
Фанат форума
Сообщения: 27565
|
| Да.да, прошивочку в копилочку. |
|
|
SICBOY
|
| Простите ребяты, сам очень хотел слить прошивку но на следующи день был мой ДН и магнитолу выдали. Почистите тему пожалуйста. Как уже есть. |
|
