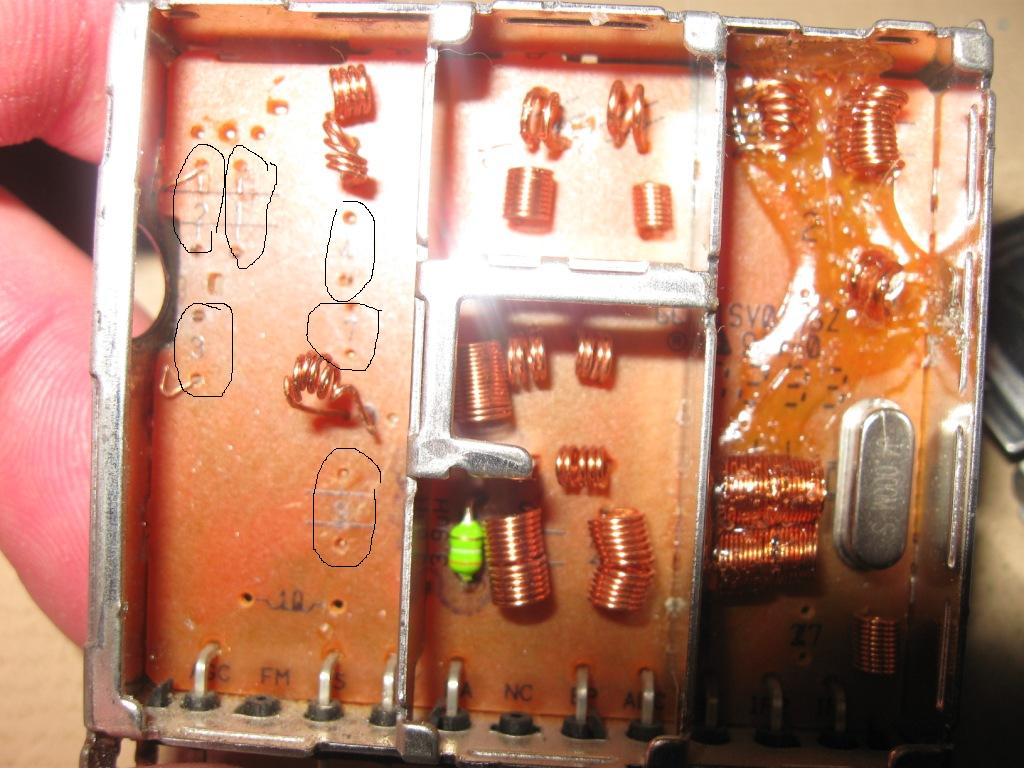

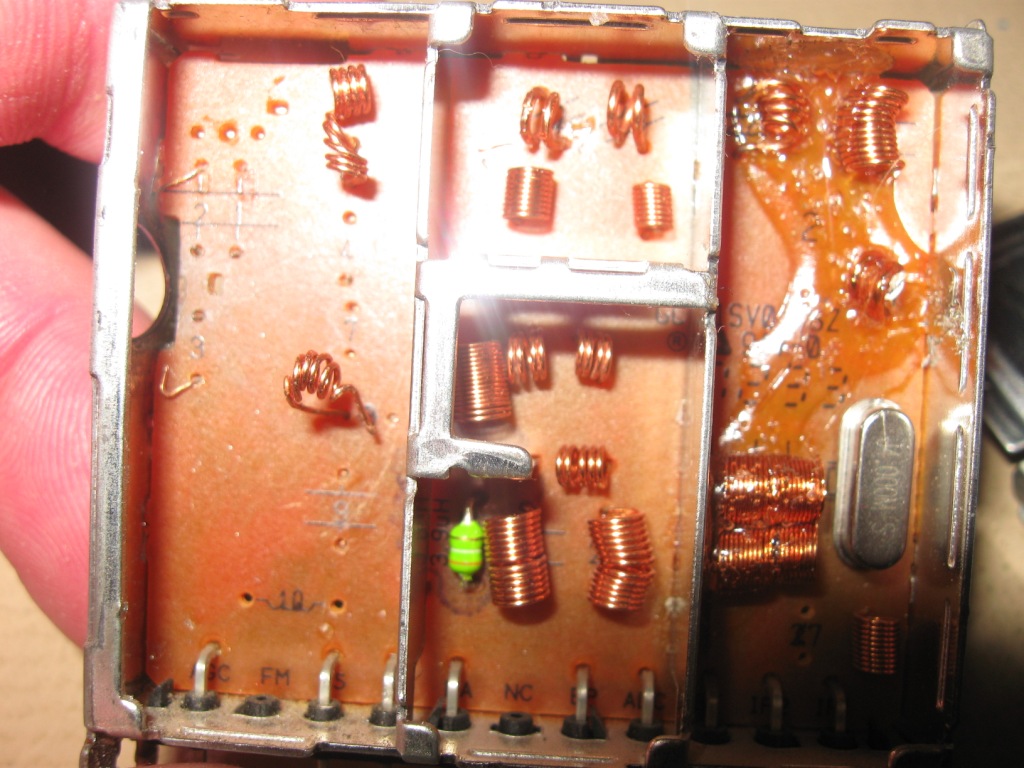

TV Samsung CS-21Z45ZQQ (S16C) , вырвано гнездо и контура из медной проволки. подскажите , как восстановить тюнер, каким количеством витков и на какие позиции паять

 Описание:
 Размер файла:  218.89 КБ
 Просмотрено:  224 раз(а)



 Описание:
 Размер файла:  319.45 КБ
 Просмотрено:  240 раз(а)



 Описание:
 Размер файла:  217.57 КБ
 Просмотрено:  217 раз(а)



 Описание:
 Размер файла:  474.28 КБ
 Просмотрено:  219 раз(а)



 Описание:
 Размер файла:  452.04 КБ
 Просмотрено:  233 раз(а)



 Описание:
 Размер файла:  460.38 КБ
 Просмотрено:  214 раз(а)



  IMG_0692.jpg  152.16 КБ  Скачано: 230 раз(а)
goga_tv
Фанат форума
Сообщения: 4857
goga_tv

Сообщение #2 от 05/11/2014 21:12 цитата

А в чем проблема?




goric
Завсегдатай
Сообщения: 608

Сообщение #3 от 05/11/2014 22:38 цитата

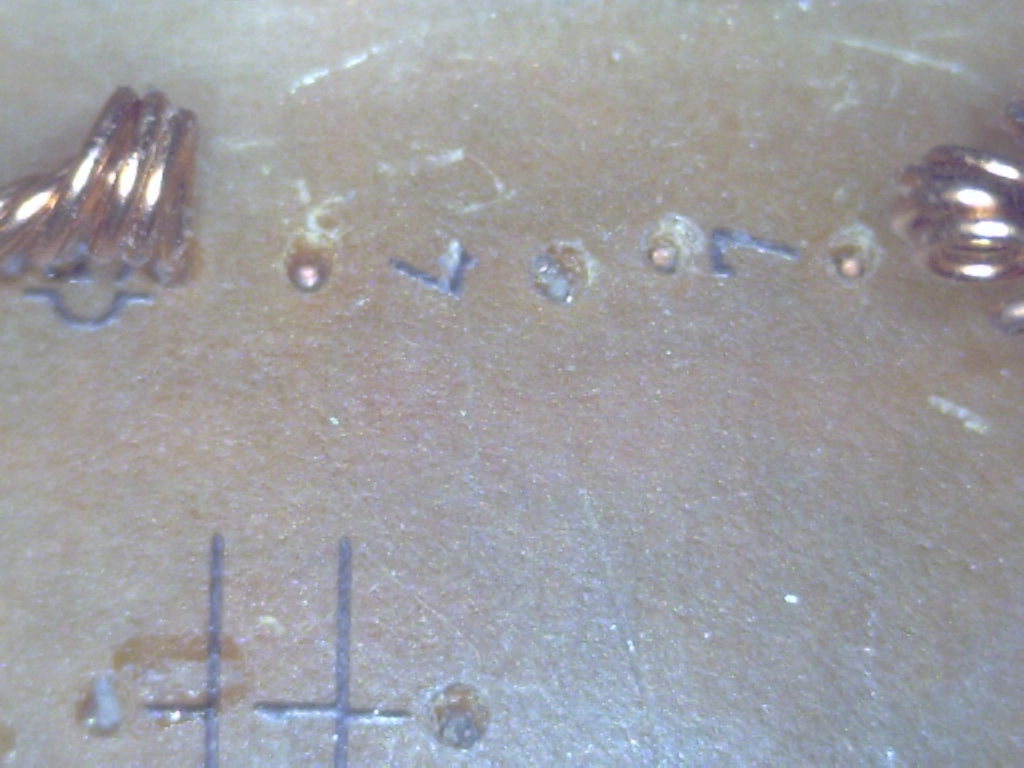

вырваны обмотки, а с центраной жилой антены проблем нет, сравнить бы с рабочим тюнером

  IMG_0693.jpg  114.92 КБ  Скачано: 249 раз(а)
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #4 от 05/11/2014 23:08 цитата

goric, ты вообще мастер, или где? Название у тюнера есть?
shov244
Фанат форума
Сообщения: 3825

Сообщение #5 от 06/11/2014 00:55 цитата

Yuritsh писал:
где?
За него отвечу TDQ-6L/125S
FANTASTRON
Передовик
Сообщения: 1405
FANTASTRON

Сообщение #6 от 06/11/2014 01:22 цитата

Впаять обмотки это одно. А вот настроить потом несколько другое. И что там с волшебным дымом у микросхемы?
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #7 от 06/11/2014 01:41 цитата

shov244 писал:
Yuritsh писал:
где?
За него отвечу TDQ-6L/125S
А за него не надо отвечать. Я каг-бэ и сам могу погуглить, какие в этом шасси стоят тюнера. Только вот - зачем? Сам-то он мастер, или просто мимо проходил, если не понимает элементарного?
goric
Завсегдатай
Сообщения: 608

Сообщение #8 от 18/11/2014 18:34 цитата

тюнер восстановил, по фото накрутил обмотки и все пошло
