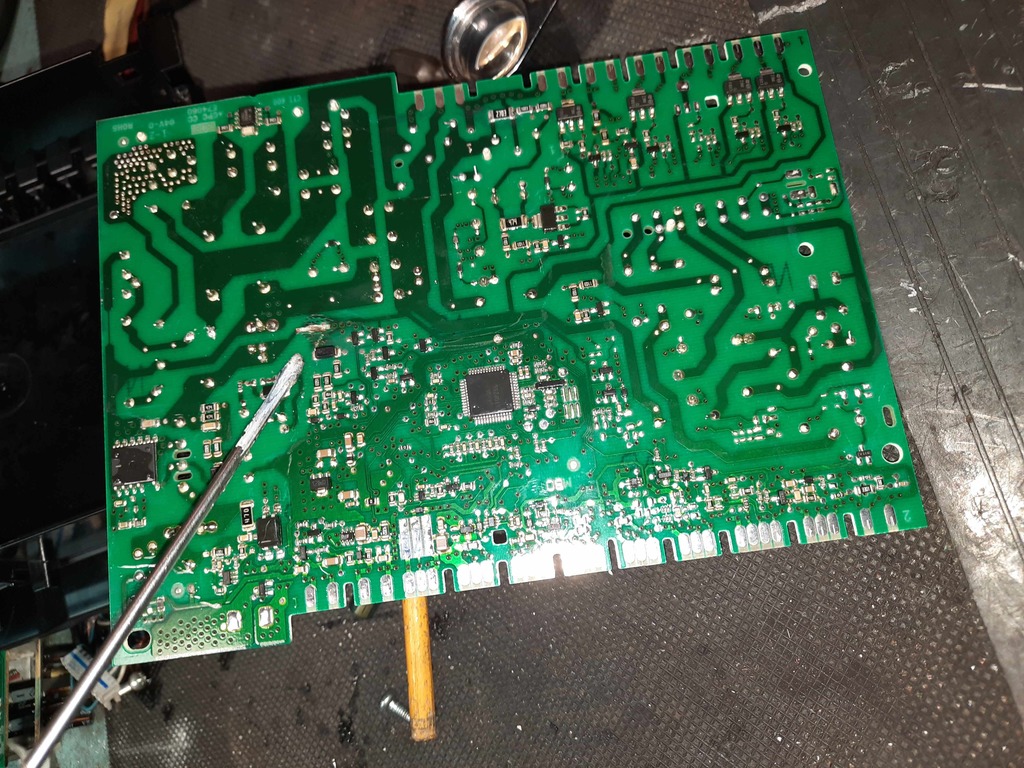

| Машинка Laden EV1056 ( внутренности чистый Whirlpool) перестала включаться. Не запускается модуль управления L1799. В питании модуля обнаружен сгоревшие ограничительный резистор R020 37 Ом и микросхема LNK 304PN. Поcле их замены модуль управления не ожил. Напряжение на выходе LNK 304 плавающее и заниженное. Подумал что купил бракованную микросхему , поставил LNK305 PN . Результат тот же. Напряжение на питании процессора MC9S08AW60 порядка 2,5В и тоже плавающее, процессор не греется. Подозрение на битый процессор, который и просаживает напряжение. Но с другой стороны с чего бы вдруг. Не могу найти нормальной схемы L1799 и распиновки процессора,чтобы попробовать отключить ноги его питания. Помогите пожалуйста схемой и свежей мыслью |
|
n max
Модератор
Сообщения: 16536
|
| Тут наверное проще зайти с другой стороны подать нужное питание на проц если он закипит то дальнейшая возня с модулем особого смысла не имеет |
|
|
Glow
|
| Есть и второй вариант (менее радикальный): отключить вторичные цепи питания ИБП и акцентироваться именно на его проверке. Странно: ТС меняет нагрузочный в первичке, а проблему первоначально ищет в питании МК... |
|
|
olsu
|
Неужели вы думаете если бы это было возможным я бы не отключил питание от основной схемы. Осложняется все тем что там слишком мелкие дорожки с двухсторонний монтажом, которые к тому же уходят под детали, правильно отключить не имеючи принципиалки и схемы монтажной платы не представляется пока возможным
ДОБАВЛЕНО 17/06/2020 06:43
К тому же бп имеет обратную связь от основной схемы управления |
|
аркаша-10
Передовик
Сообщения: 1274
|
| olsu, кури даташит на LNK 304 |
|
|
regiss
|
| olsu писал: | | распиновки процессора,чтобы попробовать отключить ноги его питания. Помогите свежей мыслью |
Питание проца - 22, 44, 54 ноги.
Только поднимать эти ноги - онанизм. В сто раз проще и быстрее подать 5 вольт с внешнего блока питания и картинка будет "как на ладони".
| n max писал: | | проц если закипит то дальнейшая возня с модулем особого смысла не имеет |
Проц копеешный, прошивается копеешными средствами USBDM.
Не ремонт, а одно удовольствие.
| olsu писал: | | К тому же бп имеет обратную связь от основной схемы управления |
В моей практике ремонта данных модулей не редки случаи, что при пробое LNK304 выходят из строя элементы обратной связи, это ВС857 и (или) TS2431.
Но, повторюсь, при подачи питания с внешнего БП почти мгновенно определишь, виновен штатный блок питания или кое что, по шине 5в. |
|
