bkost
|

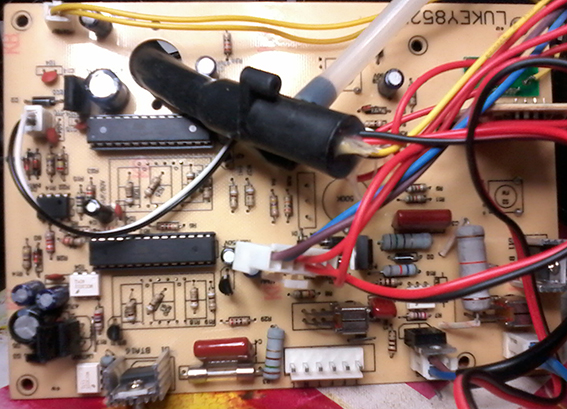

Вот сама плата. Схему к ней так и не нашел. Горе такое: при включении паяльника индицируется "020", фена - "022". При вращении ручек показывает температуру, но потом возвращается к этим значениям. При этом и паяльник и фен греются.
| Фото0022.jpg |
| Описание: |
|
| Размер файла: |
254.87 КБ |
| Просмотрено: |
433 раз(а) |
|
|
|
|
loop
|
И опять те же грабли…. Если показывает 20 град., значит, обрыв термопары или переломлен провод от фена (или паяльника) и станция показывает температуру компенсации холодного спая. Лечится прозвонкой термопары и проводов до входа операционника тестером, плюс внимательный осмотр платы на кольцевые трещины.
Схема тут. Фотки станции, распиновка паяльника и фена тут. |
|
|
bkost
|
loop,
Спасибо за наводку, очень полезная инфо. Пропаял плату, заработало. Последний вопрос: при разборке фена, желтый провод (корпус) просто висит в воздухе. Так и должно быть? |
|
|
loop
|
| bkost писал: | | Последний вопрос: при разборке фена, желтый провод (корпус) просто висит в воздухе. Так и должно быть? |
Нет, этот проводок заземления, подтыкался между металлическим корпусом нагревателя и пластиковым корпусом ручки. Просто когда вы его открыли, проводок выскачил раньше чем вы успели заметить где он был. |
|
|
bkost
|
Премного благодарен. А с феном мой косяк - разъем термопары вытащился с гнездом, а при установке я не подумал о полярности. Это я для будущих "садоводов с граблями"  |
|
