Изготовление делителя для осциллографа

  Список форумов » Измерительные приборы
На страницу Пред.  1, 2, 3  След.
Следующая тема · Предыдущая тема
АвторСообщение
Vasilij
Завсегдатай
Сообщения: 314




Сообщение #21 от 31/07/2004 22:05 цитата

уж вставлю, извините за большой объем улыбка

  osc_sens.rar  317.08 КБ  Скачано: 3021 раз(а)

VladI+
Бывалый
Сообщения: 49




Сообщение #22 от 01/08/2004 15:49 цитата

ok! Лови

  ДелительС1_101.rar  17.56 КБ  Скачано: 3385 раз(а)

ok
Гость





Сообщение #23 от 02/08/2004 12:40 цитата

Спасибо, мужики!! А Владу отдельное СПАСИБО!! Теперь не буду маяться.

Успехов!!
dr_jenia
Новичок
Сообщения: 23




Сообщение #24 от 11/01/2010 10:44 цитата

Подскажите какую из схем взять для делителя.
У меня USB ый 0-15Мгц входное 1мом 22рФ макс входное 50В
впринципе делитель нужен чтоб его в розетку сунуть можно было и до 200кгц
m.ix
Master Mixa
Сообщения: 1972+

m.ix


Сообщение #25 от 11/01/2010 11:23 цитата

Цитата:
делитель нужен чтоб его в розетку сунуть можно было
А фазу куда ты денешь?
В карман?
А землю, тоже ту даже?

Делай делитель 1:100

Цитата:
Правила электробезопастности не забывай!!!

dr_jenia
Новичок
Сообщения: 23




Сообщение #26 от 12/01/2010 09:00 цитата

дык, а по какой схемке?
пс. по ентой?
http://monitor.espec.ws/files/del1_544.gif
m.ix
Master Mixa
Сообщения: 1972+

m.ix


Сообщение #27 от 12/01/2010 10:56 цитата

dr_jenia, А от какого или откуда она???
У всех нормальных щупов 1-10МОм а у приведённого тобой сопротивление очень мало.
dr_jenia
Новичок
Сообщения: 23




Сообщение #28 от 12/01/2010 11:03 цитата

m.ix писал:
dr_jenia, А от какого или откуда она???


Из поста на первой странице
m.ix писал:
dr_jenia
У всех нормальных щупов 1-10МОм а у приведённого тобой сопротивление очень мало.

вот и спрашиваю схемку которая мне подойдет. классно!
-20 dB
Фанат форума
Сообщения: 7673

-20 dB


Сообщение #29 от 12/01/2010 16:52 цитата

m.ix писал:
у приведённого тобой сопротивление очень мало.

Да нет, входное у него тоже 1 МОм... А вот назначение R93 я что-то не совсем понял... При входном сопротивлении осца 1 МОм какой толк от этих 330 Ом?.. Но тем не менее, схема вроде работоспособная. А собственно, в чём вопрос-то? Для указанного осца практически любой делитель подходит, хоть самодельный, хоть промышленный. Это с ВЧ осцами с входным активным (!) сопротивлением 75 Ом проблема, а под мегаомный - кучи схем.

ДОБАВЛЕНО 12/01/2010 20:06 PM

В принципе, выбранная схема даже излишня: при макс. входном 50 В и с делителем 1:10 макс. входное будет 500 В. Вряд ли кому-то надо больше. И исследовать с таким делителем сигналы 15 Мгц тоже вряд ли придётся. А значит, и схемы делителя от С1-101 (от VladI+, на этой же странице выше: 1:10, 1 МОм, 15 пФ, 5 МГц гарантировано, а возможно и выше) за глаза хватит.
Nabi
Пахан
Сообщения: 12186

Nabi


Сообщение #30 от 24/02/2010 21:58 цитата

Отдельную тему не стал открывать.
К осциллографу С1-94 нужна схема внешнего делителя 1:10.
Кабель делителя из РК-50 или с нихромовой жилой (в заводском исполнении)-?
Частенько ВЧ сигналы приходится мерить. (до 10 Мгц из-за полосы пропускания осциллографа)
При подборе длины кабеля,как меряется ёмкость (только ёмкость кабеля,без делителя)-?
KRAB
Распугиватель клиентов
Сообщения: 21703

KRAB


Сообщение #31 от 24/02/2010 23:58 цитата

Nabi, что тебе мешает сходить в Гугель и скачать МАССУ статей и тем про ЭТО? В том же Радиолюбителе эта тема была обсосана в 90-х ... Резисторы по "Ому" + корректирующие емкости ... + "прямоугольник" для отстройки первичной и ВСЕ ... тем более, что на таких частотах - тебя и "шланг с душа" устроит ... улыбка

PS^ а теперь мой вопрос "на засыпку" - НАХ тебе такие "измерения" и "таким осцилом"? Что ты ожидаешь от них? Может не стоит и "заморачиваться"?
Nabi
Пахан
Сообщения: 12186

Nabi


Сообщение #32 от 25/02/2010 01:14 цитата

KRAB писал:

PS^ а теперь мой вопрос "на засыпку" - НАХ тебе такие "измерения" и "таким осцилом"? Что ты ожидаешь от них? Может не стоит и "заморачиваться"?

Медтехника.
Осциллограф такой и купил по бабкам (старый накрылся-трубка села). Переносной искал...,пусть будет для выездных работ.
Хороший позже куплю (в этом месяце большие затраты,для жизни).
Хочу купить цифровой,но на ЭЛТ (ЖК - не нравиться)
Вообще был вариант совковый 2 луча 100 Мгц,но он громоздкий, я отказался в пользу 94-го.
KRAB
Распугиватель клиентов
Сообщения: 21703

KRAB


Сообщение #33 от 25/02/2010 01:37 цитата

Nabi, понятно ... "из пушки по воробьям" значит улыбка

Держи, этого достаточно будет! улыбка
Nabi
Пахан
Сообщения: 12186

Nabi


Сообщение #34 от 25/02/2010 07:17 цитата

Спасибо KRAB!
pabel
Фанат форума
Сообщения: 5259




Сообщение #35 от 06/03/2010 21:34 цитата

А кто знает марку экранированного провода ,мягкого,для делителей осциллографов и где этот провод выпускается и где можно его купить?.
KRAB
Распугиватель клиентов
Сообщения: 21703

KRAB


Сообщение #36 от 07/03/2010 01:07 цитата

pabel, если "супер-частотами" играться не будешь - бери СТАРЫЙ сетевой компьютерный под BNС-разъемы
pabel
Фанат форума
Сообщения: 5259




Сообщение #37 от 07/03/2010 01:22 цитата

KRAB, Понял,мне больше 20МГц и не нужно.
.А то меня уже что-то напрягать начинает постоянный поиск делителей.
Спасибо.
Gorgulye
Заглянувший
Сообщения: 2

Gorgulye


Сообщение #38 от 16/10/2011 06:51 цитата

KRAB писал:
pabel, если "супер-частотами" играться не будешь - бери СТАРЫЙ сетевой компьютерный под BNС-разъемы

А я взял 1,20 кабеля РК-50 (с одиночной толстой центральной жилой). Вытянул внутреннюю изоляцию, вытянул из неё толстую центральную жилу, протянул этой жилой изоляцию внутрь экрана, пропихнул тонкий медный провод внутрь изоляции, протянул им тонкий нихромовый провод. И БЫЛО МНЕ СЧАСТЬЕ
MaximAkishin
Заглянувший
Сообщения: 1




Сообщение #39 от 02/03/2017 15:52 цитата

Доброго дня!
Подскажите, пожалуйста, схему делителя напряжения для осциллографа DS1054Z. Необходимо повысить предел измерения с 300 В желательно до 1000 В.
Параметра входных разъемов: 1 МОм, 13 пФ, 300 В

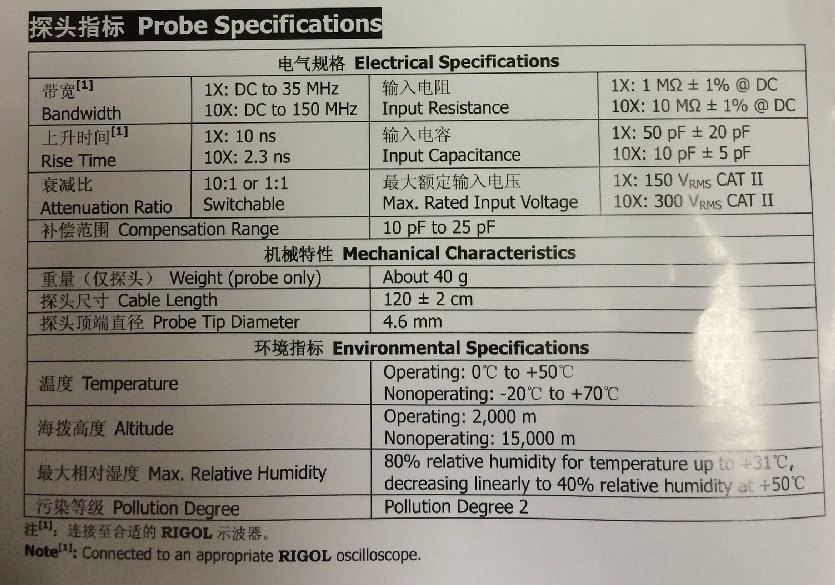

Вся информация по щупам на прикрепленном изображении.
Также буду очень благодарен любым учебным или методическим материалам, в которых описывается принцип построения схемы делителей напряжения для осциллографов, ибо ссылки, которые лежат выше в этой теме уже нерабочие.

  .jpg  197.87 КБ  Скачано: 154 раз(а)

kvn51
Завсегдатай
Сообщения: 506




Сообщение #40 от 04/03/2017 20:28 цитата

MaximAkishin,http://sxem.org/2-vse-stati/27-radiolyubitelskie/134-samodelnyj-shchup-100-1-dlya-ostsillografa
