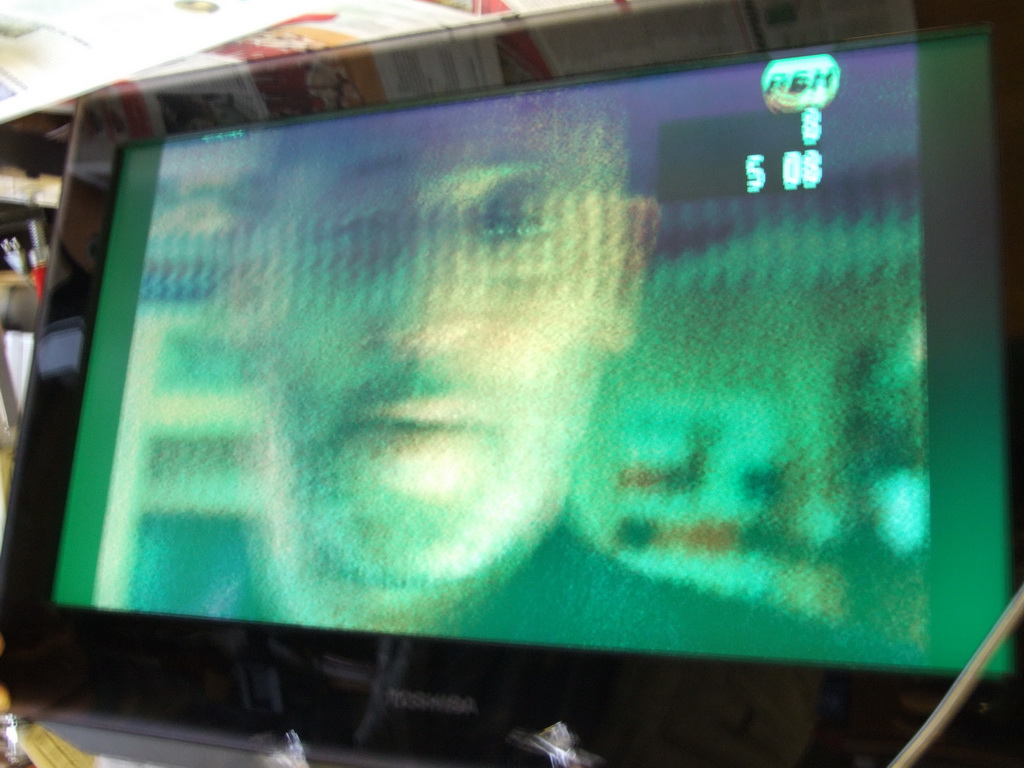

Не включается Toshiba 26SLDT3

  Список форумов » LCD-телевизоры и плазменные панели
На страницу 1, 2, 3, 4  След.
Следующая тема · Предыдущая тема
АвторСообщение
Deko
Участник
Сообщения: 241

Сообщение #1 от 17/01/2013 13:59 цитата

Какой-то загадочный тайваньский аппарат. Шильдик Тошибы, но, как получается, начинка другая. Блок питания двойной, со множеством ОС и всяких приблуд. Для питания DVD придумали mip2k4, а для остального ssc9501 на нее ни ДШ нет ни схемы на весь ТВ сразу. Едва нашел ноунейм какую-то, слава богу совпадает. Прикрепил.

При включении не светит не говорит, не подает признаков жилья. Предохранители целые. Визуально все идеально. Вторичных напряжений нет. На Drain мосфета Q3804 приходит 300В. На остальных 0, как и у Q3805. Без выпаивания полевики проверяться не хотят (не переключаются). На 2ю ногу IC3801 (SSC9501) приходит 20.8В. Осликом посмотрел, на Затворах полевиков тишина.

Нужна подсказка по к0панию дальше...

  m37l-02a_pow.pdf  97.88 КБ  Скачано: 2198 раз(а)
B.B.
Мастер
Сообщения: 11458
B.B.

Сообщение #2 от 17/01/2013 15:10 цитата

Deko писал:
На 2ю ногу IC3801 (SSC9501) приходит 20.8В.

А на 1й ноге что имееем?
мимо проходил
Завсегдатай
Сообщения: 408

Сообщение #3 от 17/01/2013 15:41 цитата

Про наличие дежурки ничего не слышно.
RAMMER
Передовик
Сообщения: 1012

Сообщение #4 от 17/01/2013 21:56 цитата

мимо проходил писал:
Про наличие дежурки ничего не слышно.
Deko , дежурка выполнена на IC3802 MIP2K4 . Соответственно , что имеем из напряжений дежурки ? Запускай БП автономно , подачей высокого уровня на базу Q3811 .
Deko
Участник
Сообщения: 241

Сообщение #5 от 18/01/2013 11:19 цитата

B.B., на 1й ноге SSC9501 есть 2,18В

на MIP2K4 5я нога 300В 4я 15,1В 3я 2,5В 2я 1,3В 1я 5,9в практически как по схеме.
мимо проходил
Завсегдатай
Сообщения: 408

Сообщение #6 от 18/01/2013 11:37 цитата

Deko, Ну для начала, смотришь в книгу..... Где ты на 5 ноге видишь 300 в схеме? Хотя хрен с ними, с этими 300в. Вопрос звучал о напряжениях дежурки, ответ о том что на ногах ШИМ дежурки. Как понимаеться дежурки нет?
Deko
Участник
Сообщения: 241

Сообщение #7 от 18/01/2013 12:41 цитата

мимо проходил, у меня на 5й ноге MIP2K4 и вторичные 6В есть.
мимо проходил
Завсегдатай
Сообщения: 408

Сообщение #8 от 18/01/2013 14:03 цитата

Deko писал:
При включении не светит не говорит, не подает признаков жилья.

Если правильно это понять, совсем мертвый. Светодиод хоть у него есть?
Deko писал:
вторичные 6В есть.

Ну а дальше то что? Если вторичка на дежурке есть, ищи где она в никуда уходит. Или дежурка служит только для того, чтобы появиться на вторичке. Если все мертво, как ты пишешь, с какого перепугу БП должен стартануть при таких условиях, что его включит.
Deko
Участник
Сообщения: 241

Сообщение #9 от 18/01/2013 14:40 цитата

мимо проходил, светодиод есть, не светит.
6В идут на IC3902 и от нее уже "в никуда",0 отовсюду. Нету POWER_ON_H, а он от IC2801 R8J66955BG приходит, судя по схеме SYS_POWER-H
мимо проходил
Завсегдатай
Сообщения: 408

Сообщение #10 от 18/01/2013 14:53 цитата

Deko, http://www.alldatasheet.com/datasheet-pdf/pdf/222261/SII/S-1170B50UC-OUJTFG.html Ну так симитируй, что мешает. От нее дальше 5 вольт должно идти. Перед этим что там с ошибкой повара (power fail). На майн что идет из питалова?
мимо проходил
Завсегдатай
Сообщения: 408

Сообщение #11 от 18/01/2013 15:43 цитата

Deko писал:
6В идут на IC3902 .

И не только туда.
Сам написал, схема совпадает. Там с обмотки дежурки не только 6в снимается. Где рассказ о второй части.
Deko
Участник
Сообщения: 241

Сообщение #12 от 18/01/2013 17:34 цитата

мимо проходил, Там нет элементов с 7й ноги трансформатора , например R3851 и дальше-нету. На Q3815 напряжения как по схеме.

Сейчас сделал делитель из AT+6V сделал порядка 3В и подал на on\off IC3902 вторичные не появились. А вот когда я подал на базу Q3811, как вещал RAMMER, вторичные появились. А именно INV_SW+24V на инвертор есть и SW+12V[UNREG] но светодиод по прежнему не светит да нет и картинки. Собственно от IC3902 нет OUT'а из которого делается P.CON+5V из которого потом делается D5.0V который уже растекается и на УНЧ и на USB и на память и т.д.. На самой доске инвертора. нет напруг, кроме 2,5 вроде бы как промаркированном ERR. Сам инвертор собран на OZ964GN на 5 ламп.
мимо проходил
Завсегдатай
Сообщения: 408

Сообщение #13 от 18/01/2013 22:54 цитата

Deko, Запустили основной БП принудительно, замечательно лишний раз убедились, что БП жив. Модель майна озвучь. Светодиод зажигается не от основного БП. Он должен гореть даже если кроме дежурки ничего в БП не функциклирует.
Deko писал:
Сейчас сделал делитель из AT+6V сделал порядка 3В и подал на on\off IC3902 вторичные не появились..

Этим действием можно только проверить IC3902
Мое мнение ковырять надо в сторону майна, начиная с питалова. Ответьте себе сами на вопрос откуда запитывается светодиод и как происходит запуск. Один из вариантов питалово на майне уходит в никуда.
semvictor
Передовик
Сообщения: 2971
semvictor

Сообщение #14 от 19/01/2013 09:26 цитата

А фото мэйн будет?Может удастся с чем-то идентифицировать.
Deko
Участник
Сообщения: 241

Сообщение #15 от 19/01/2013 10:24 цитата

semvictor, фотки кликабельные-в полный рост

Блок питания CEH441B


Блок питания снизу


Майн CEH440A сверху


Майн снизу


Наклейки на майне:


Инвертор:


Наклейка на матрице:


мимо проходил, светодиод питается как и память и юсб, шина 5 вольт одна, а она пустая. Нет от скалера сигнала на IC3902 которая включает 5В шину.

Сейчас по номеру со схемы CEH441B нашел, что это может быть TOSHIBA 26LV610U, на него нашел SM (toshiba_26lv610u_svm.pdf) из 223 страниц, не все совпадает, но вот на 173й странице блок питания очень совпадает и с реальностью и с первой схемой.

Нравится мне буржуйский TROUBLESHOOTING GUIDE. Проверить предохранитель, микросхемы в первичке одно низкоомное сопротивление. Если все проверили-замените целиком плату.

Никак не дойдет до меня, если напряжения на Q3815 как по схеме, то с него сигнал power fail блокирует все или наоборот?!
мимо проходил
Завсегдатай
Сообщения: 408

Сообщение #16 от 19/01/2013 14:49 цитата

Ну так скалер от чего питается. Там стаб 3.3 и 1.8 и все вылепляется из 6в дежурки. Питание на скалере есть или нет? И светодиодом скалер управляет.
Сам запускается KEY A на корпус через кнопку если верить схеме. Пока то ситуевина дежурка с БП есть. Светодиод не горит хотя должен. Если с питаловом на скалере все хорошо, вот тут уже надо думать, а если его там нет пока не найдешь кина не будет. Сам же пишешь стаб на 5 в шине запускается скалером, значит скалер питает не 5 в шина. Ты запускал питание на остальных шинах (12 и 24) принудительно. Шины заработали эффект от этого ноль. Ну так и ковыряй начиная с питания скалера, проверки кнопок как вариант и.т.п.

ДОБАВЛЕНО 19/01/2013 16:01

Power fail, ACC GOOD и.т.д. может что новое удумали, но раньше убрать его, равносильно выключить с розетки.
semvictor
Передовик
Сообщения: 2971
semvictor

Сообщение #17 от 19/01/2013 15:54 цитата

мимо проходил Тут проц со скалером в одном флаконе и питание проца похоже 1,8в.Конечно оно получается через стаб от +6в(деж.).На плате видно стабы ,но обозначения их неразличимы.Но все равно фотограф постарался!
Deko
Участник
Сообщения: 241

Сообщение #18 от 19/01/2013 17:11 цитата

от б.п. так вот:


скалер от 1.8V и 3.3V питается.


3.3 делает IC3006 из AT+6V 1.8 делает IC3008 изи 3.3В
Питание на самом скалере позже посмотрю.
semvictor
Передовик
Сообщения: 2971
semvictor

Сообщение #19 от 19/01/2013 17:27 цитата

Так проверь наличие 1,8в на проц-й части,все стабы на майн...Кстати,1,8в может появляться после запуска,а сам запуск БП происходить от 3,3В со стаба(как у некот. китайцев).На св/диод команда вкл. идет с проца,обычно через транзистор..Надо внимательно изучить плату майн...прохождение сигнала включения.
Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 6375
Иван Зенин

Сообщение #20 от 19/01/2013 22:11 цитата

Deko,а вот это не стендбай ли проц?
Ага,вижу, субмиком и есть.И как он поживает?
