LCD PANASONIC TX-R37LX85 распиновка 14 пинового разъёма

  Список форумов » LCD-телевизоры и плазменные панели

Следующая тема · Предыдущая тема
АвторСообщение
Славун
Заглянувший
Сообщения: 1

Сообщение #1 от 04/01/2020 17:55 цитата

добрый день телевизор PANASONIC
Model: TX-R37LX85 TX-37LX85

Chassis/Version: GLP23
Panel: AX094A011A
T-CON: TCON103-F KF9714 19100106
Inverter (backlight): PB-071095D REV:01 - JLS-04-37EI
PWM Inverter: BD9897FS
MOSFET Inverter: D8519, FDD8447L
Trans Inverter: RDT-0582
Power Supply (PSU): TNP8EPL90 9
PWM Power: FA5501A (C0DABZZ00012), MP2A5077 (C5HAZZZ00012)
MOSFET Power: 2SK3502 (B1CERR000022)
MainBoard: TNP8EAL90
IC MainBoard: EEPROM: 24LC16BT, Audio: LV4920
Тuner: ENG37E09KF
Control: IR: TNP8EVL92 TXN/VL10NVB

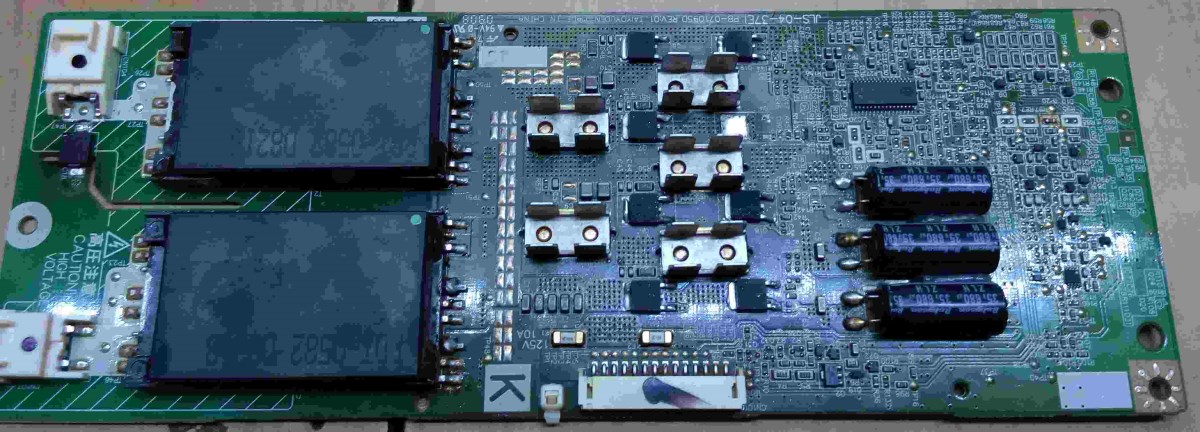

14 пиновый разъём PB-071095D REV:01 - JLS-04-37

следующая проблема рассыпался от перегрева пластик 14 пинового разъёма платы инвертора PB-071095D REV:01 - JLS-04-37 приходит пучек из 13 проводов:
пять проводов четыре синих один белый с материнки
восемь проводов семь синих и один белый с платы блока питания
те что с платы блока питания толще

  p60315-091706_766.jpg  176.38 КБ  Скачано: 43 раз(а)
