Cергей Музыка
Заглянувший
Сообщения: 1

Сообщение #1 от 01/09/2005 10:00 цитата

Здравствуйте!!!
Вчера подключал магнитолу в 6-ке, появились вопросы.
Насколько я понимаю в качетсве питающих проводов используется 3: земля, +12 от батареи и +12 через зажигание.
Я хочу, чтобы магнитола работала и при выключенном зажигании, поэтому со стороны магнитолы (её разъема) я 2 провода +12 скрутил вместе и подсоединил к +12, который идёт от батареи.
А куда девать 2-ой провод +12 от зажигания.
Похоронить его или поключить к 1-му +12!?

И еще, магнитола греется. Это нормально!?
KaSer
Завсегдатай
Сообщения: 729
KaSer

Сообщение #2 от 01/09/2005 10:45 цитата

Где идет красный от зажигание и желтый +12В их надо скрутить вместе и подключить к + клемме аккамулятора, а черный -12В это к - клемме акамулятора. Если он не сильно греется это нормально! Еще зависить какие динамики ты подключил если они больше допустимой нормы то етественно будет греться больше но не пугайсяя там стоят специальные радиаторы которые охлаждают детали.
vlade
Ярый
Сообщения: 589
vlade

Сообщение #3 от 01/09/2005 16:00 цитата

В шестёрках нет положения АСС для ключа зажигания. Поэтому ты сделал правильно подключив провода Batt(жёлтый) и АСС(красный) магнитолы к (+) аккумулятора. Чёрный провод(-) на массу.
Cергей Музыка писал:
А куда девать 2-ой провод +12 от зажигания.
Если имеется ввиду при включённом зажигании, провод от автомобиля, то он не нужен. Там на магнитоле может быть ещё провод ILL(оранжевый), его надо подключить к выключателю габаритов в а/мобиле. От магнитолы может идти провод ANT(голубой) для подключения активной или выдвигающейся антенны. Цвета проводов называю принятые в АТР, у вас они м.б. другие.
dmon
Заглянувший
Сообщения: 8

Сообщение #4 от 18/09/2005 22:32 цитата

насчет нагрева это норма, так как у них даже на малой громкости греется МС усилка, таков уж режим работы у неё.
Night Spirit
Заглянувший
Сообщения: 5

Сообщение #5 от 19/09/2005 20:09 цитата

AIWA CDC-R30MP
рёв в три ручья Здравствуйте!
При подключении магнитолы остались не задействованы 2 провода,
в документации они не обозначены (цв.:оранжевый с белой полоской,тёмно-синий)...
Подскажите, для чего они предназначены?

Очень надеюсь на вашу помощь.......заранее спасибо!
ALES
Передовик
Сообщения: 2073
ALES

Сообщение #6 от 19/09/2005 23:06 цитата

чего плачете-то? улыбка уже дым пошёл?

оранжевый с белой полоской - иллюминация (на плюс габаритов или подсветки панели). это управление диммером или ночным режимом.

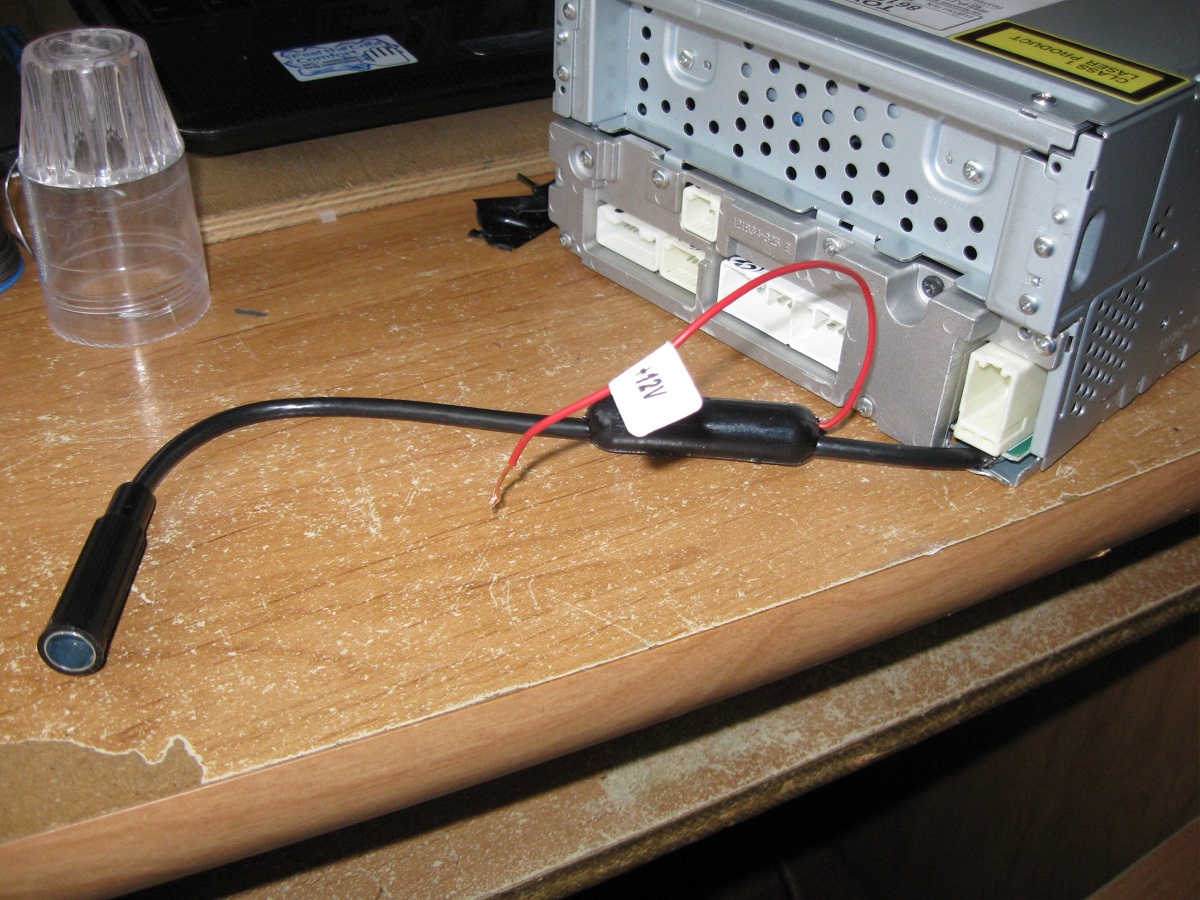

тёмно-синий - управление электроантенной, или включение антенного услителя, или внешнего услителя (кроме sony!!!). если этих устройств нет, то можно просто заизолировать и оставить в покое.
Night Spirit
Заглянувший
Сообщения: 5

Сообщение #7 от 20/09/2005 12:43 цитата

На наклейке эти провода не упомянуты!На самих проводах ничего нет!Насчет Dimmera - он у меня вручную включается,для антены есть тёмно-синий с белой полоской (на него натянут кембрик и надпись AMP REM MAX 0,3A).Кстати магнитола произведена Sony Corporation...
неодобрение

Лишних проводов на заводе повтыкают,а меня теперь душит любопытство и жажда эксперимента!
vlade
Ярый
Сообщения: 589
vlade

Сообщение #8 от 20/09/2005 13:50 цитата

Night Spirit, Подключи АМН к БП по схеме и удовлетворяй
Night Spirit писал:
любопытство и жажда эксперимента!

Тестер включи на неизвестный провод и попробуй вкл. АМН. Скорее всего - синий- это REM-т.е. команда на вкл. внешнего ус-ва(сабвуфер). Тогда на нём + 14v постоянно при вкл. АМН.
Оранжевый с белой полосой( действительно чаще всего IL:L), но иногда встречается его другое назначение, аналогичное REM.

Добавлено Сентябрь 20 2005

ALES, может быть стОит создать подобную тему в энциклопедии или переместить эту в "От А до Я"?

Добавлено Сентябрь 20 2005

Night Spirit писал:
Кстати магнитола произведена Sony Corporation...

сомневаюсь. Хотя бы потому что перепутана расцветка REM и ANT.
Саныч
Завсегдатай
Сообщения: 370
Саныч

Сообщение #9 от 20/09/2005 16:56 цитата

У сонечек AMP REM (у xr 5880 blu/wht) при включенной магнитоле есть постоянно, а вот ANT REM (у xr 5880 blu) появляеться только при работе Tunera. Night Spirit,, если это действительно сонечка, то уточни модель, могу посмотреть.
ALES
Передовик
Сообщения: 2073
ALES

Сообщение #10 от 20/09/2005 19:56 цитата

vlade,
vlade писал:
может быть стОит создать подобную тему в энциклопедии или переместить эту в "От А до Я"?

Точно! браво! ИМЕННО ТАК И СОТВОРИМ!

Добавлено 20/09/2005 21:04

Night Spirit, у Сонек 2 выхода - на антенну и усилок внешний. А диммер ручным полностью навряд ли будет подмигивание попробуйте подключить оранжевый, будет диммер-автомат.
Саныч
Завсегдатай
Сообщения: 370
Саныч

Сообщение #11 от 21/09/2005 06:42 цитата

ALES, одобрение . Думаю, что в рубрике будет обсуждаться не только цветная маркировка проводов автомагнитол. Здесь то чего нет на сайте телетехники.

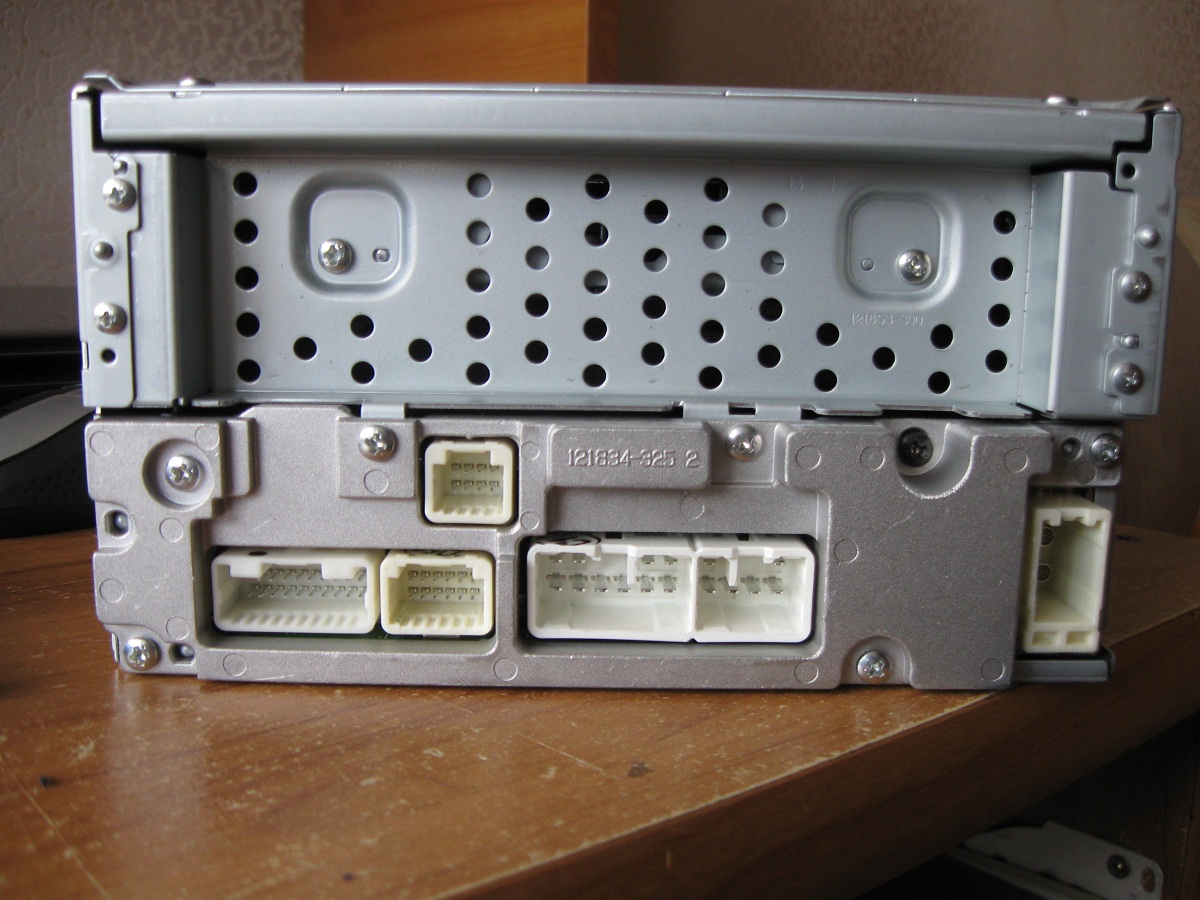

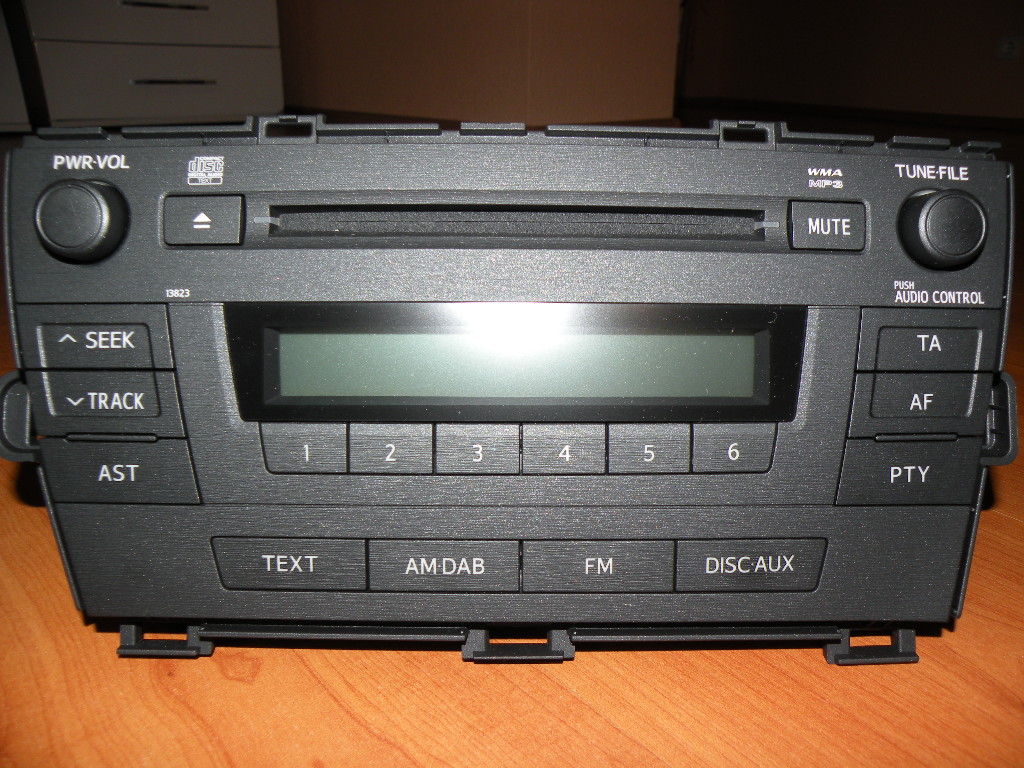

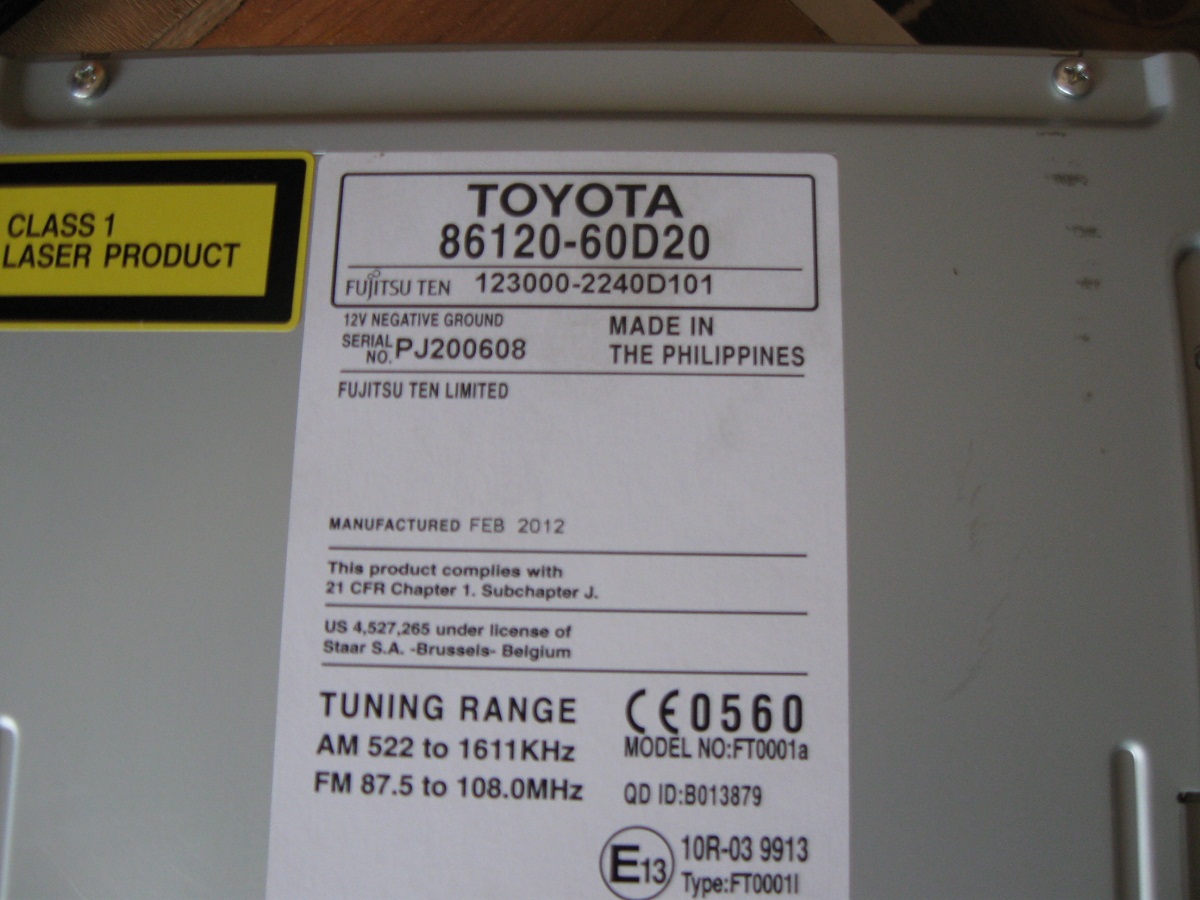

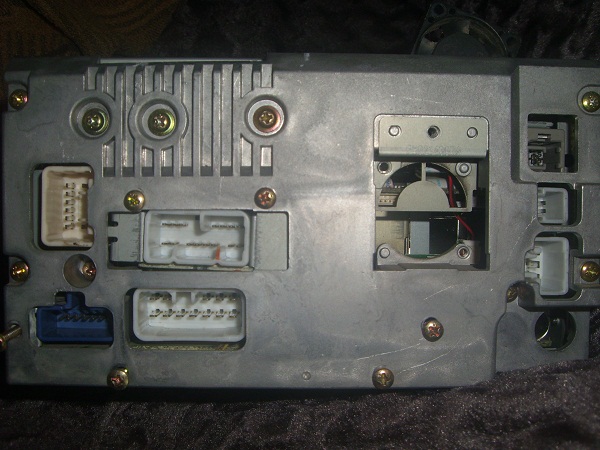

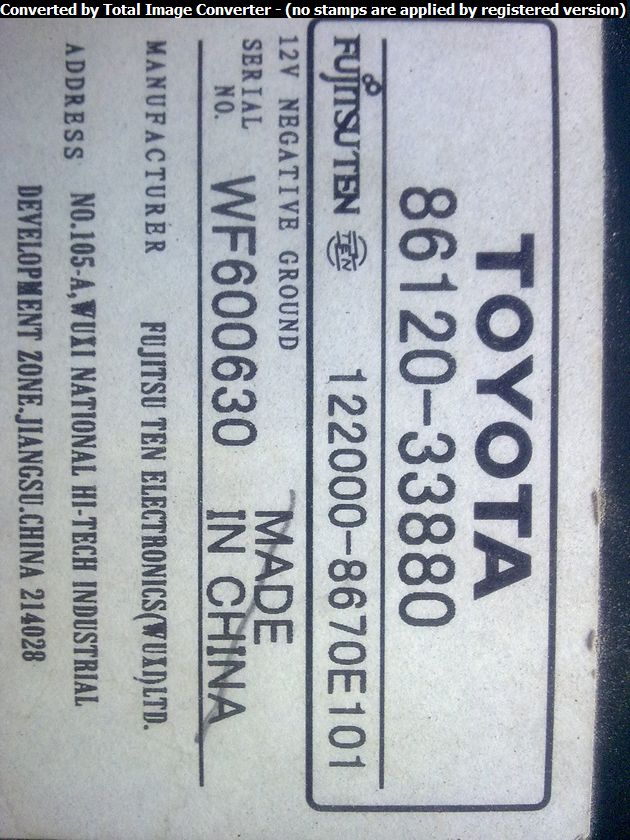

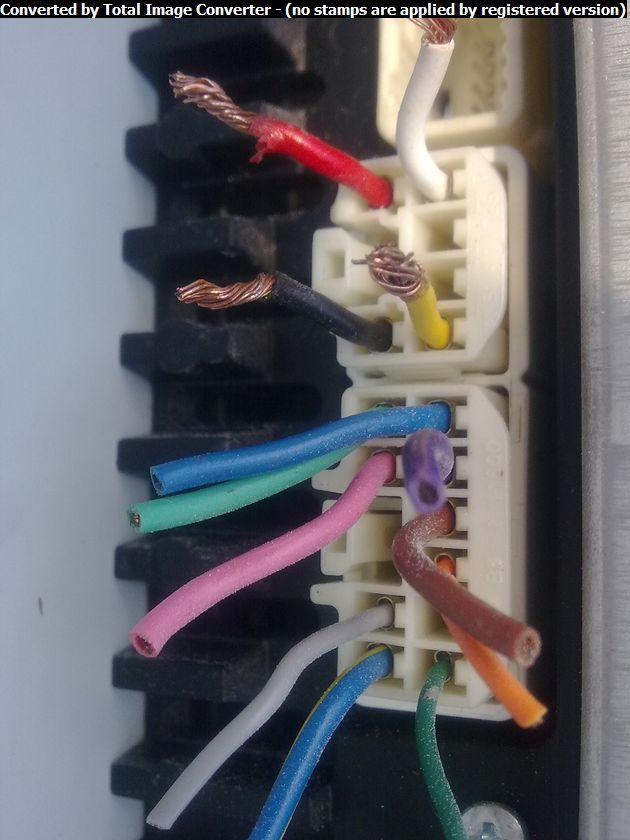

  Toyota-Matsushita 2_3 разъма.rar  393.83 КБ  Скачано: 5921 раз(а)
  Toyota-Matsushita 4_5 разъемов.rar  211.77 КБ  Скачано: 3758 раз(а)
  Toyota-Matsushita DVD и ченжеры.rar  283.11 КБ  Скачано: 3319 раз(а)
vlade
Ярый
Сообщения: 589
vlade

Сообщение #12 от 21/09/2005 11:24 цитата

Саныч писал:
Здесь то чего нет на сайте телетехники
А здесь то, что там есть http://teletehnika.km.ru/articles.php?id=84
Саныч
Завсегдатай
Сообщения: 370
Саныч

Сообщение #13 от 21/09/2005 12:59 цитата

vlade, , прав (адрес не указал, был уверен что его знают). Там много полезной информации помимо распиновок. К ним это ушло месяц назад, ответили что обработают и выложат.
vlade
Ярый
Сообщения: 589
vlade

Сообщение #14 от 23/09/2005 07:13 цитата

Night Spirit писал:
.:оранжевый с белой полоской

и на нём бирка "MUTE".
Mikkey
Старший модератор
<B>Старший модератор</B>
Сообщения: 3583
Mikkey

Сообщение #15 от 23/09/2005 12:49 цитата

Cергей Музыка писал:
А куда девать 2-ой провод +12 от зажигания.
Похоронить его или поключить к 1-му +12!?

Если подключить к +12 и руль не блокируется, то машину можно будет с толчка заводить без ключа зажигания подшучивать, дразнить
JORR
Участник
Сообщения: 166
JORR

Сообщение #16 от 23/09/2005 22:31 цитата

А если ещё и выхлопник подвести к водительскому сиденью - какая экономия топлива будет!
Night Spirit
Заглянувший
Сообщения: 5

Сообщение #17 от 26/09/2005 23:52 цитата

vlade писал:
Night Spirit писал:
.:оранжевый с белой полоской

и на нём бирка "MUTE".
равнодушие
Нифига там такого нет на оранжевом с белой полоской(к сожалению) цеплял его на +12, ничего не произошло.....
ATT у меня на тонком ярко-голубом проводе (для мобилы)
Тёмно-синий действительно оказался REM (методом научного тыка)
Интересно зачем было вешать кембрик (AMP REM MAX 0.3A) не на тот провод,спасибо криворукому изготовителю (?)
сумашествие
AIWA CDC-R30MP (Sony Corp.)
vlade
Ярый
Сообщения: 589
vlade

Сообщение #18 от 27/09/2005 06:35 цитата

vlade писал:
Night Spirit писал:
.:оранжевый с белой полоской

и на нём бирка "MUTE".


Night Spirit писал:
Нифига там такого нет на оранжевом с белой полоской

Это не вариант, а информация отправленная сразу же после работы с Sony.
Саныч
Завсегдатай
Сообщения: 370
Саныч

Сообщение #19 от 27/09/2005 14:38 цитата

Night Spirit, , упоминания об оранжевом с белой полосой у данной модели не блюдаеться даже в сервиске. Для исключения кривотолков в ее распиновке, выкладываю данные из сервиски с номерами контактов в разъеме и их цветной маркировкой.

  cdxr30mp.zip  211.47 КБ  Скачано: 5416 раз(а)
vlade
Ярый
Сообщения: 589
vlade

Сообщение #20 от 29/09/2005 07:58 цитата

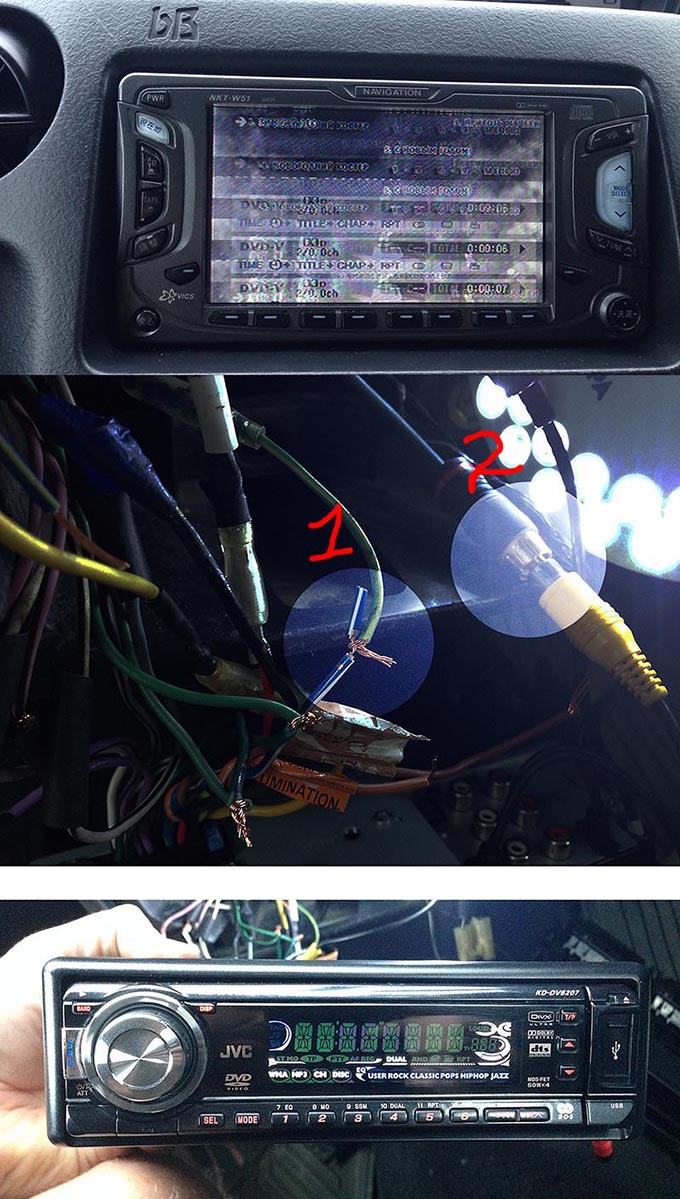

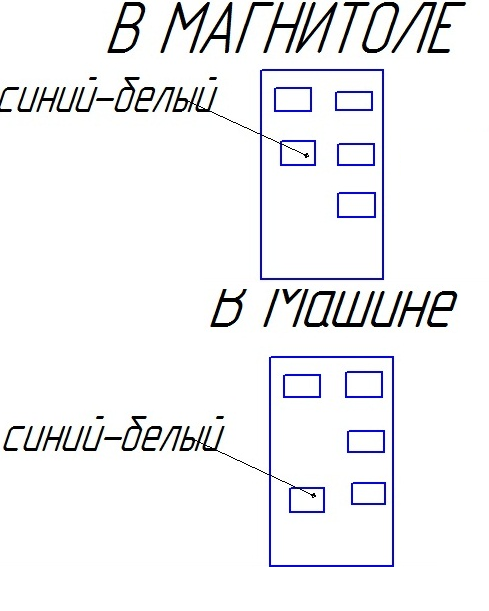

Что делать если в АМН отсутствует фишка с проводами:

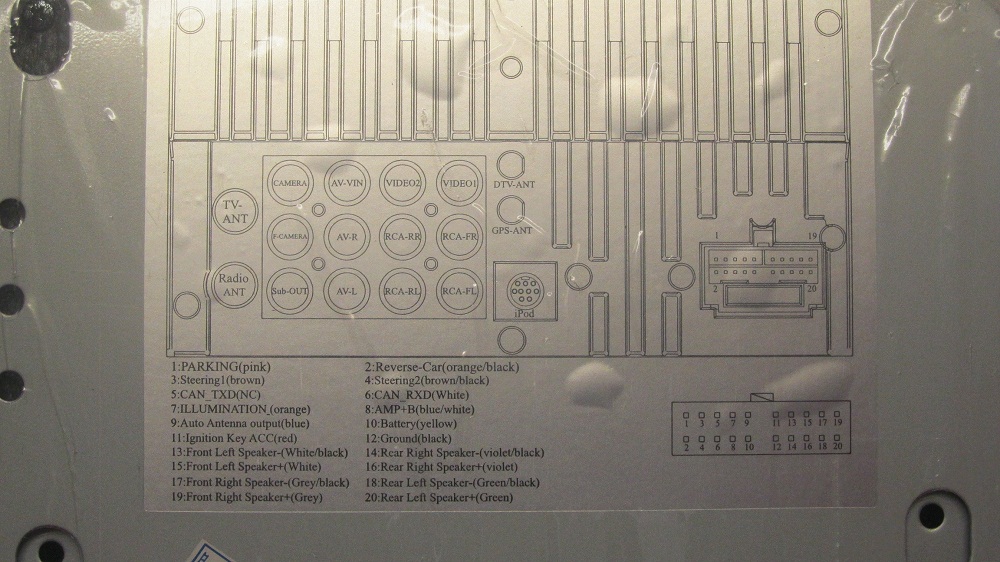

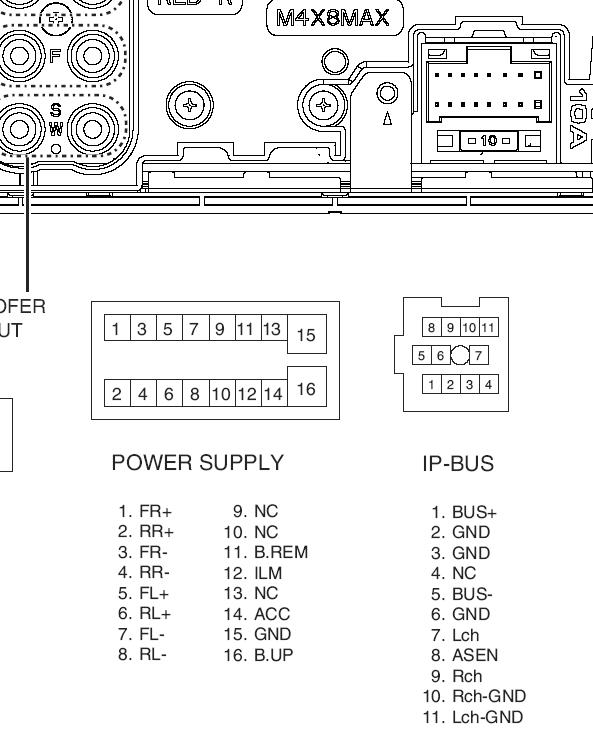

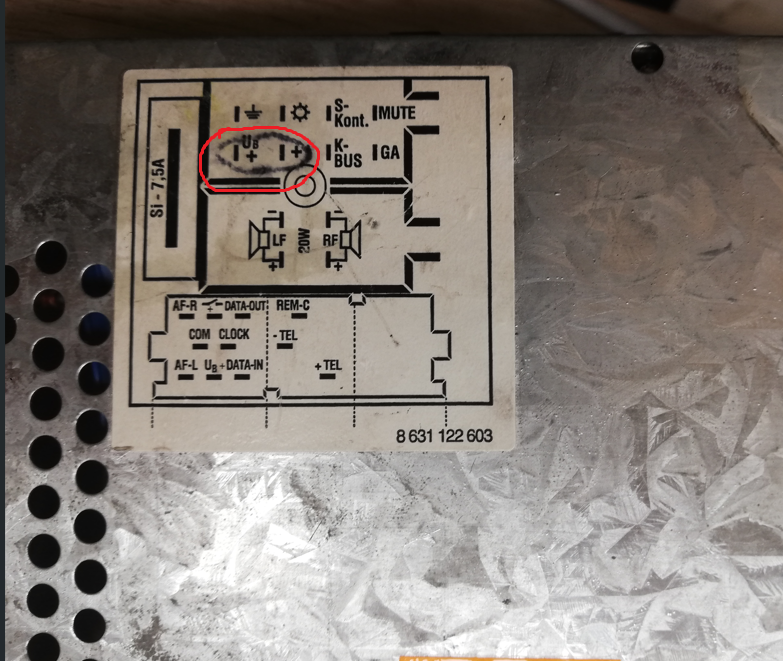

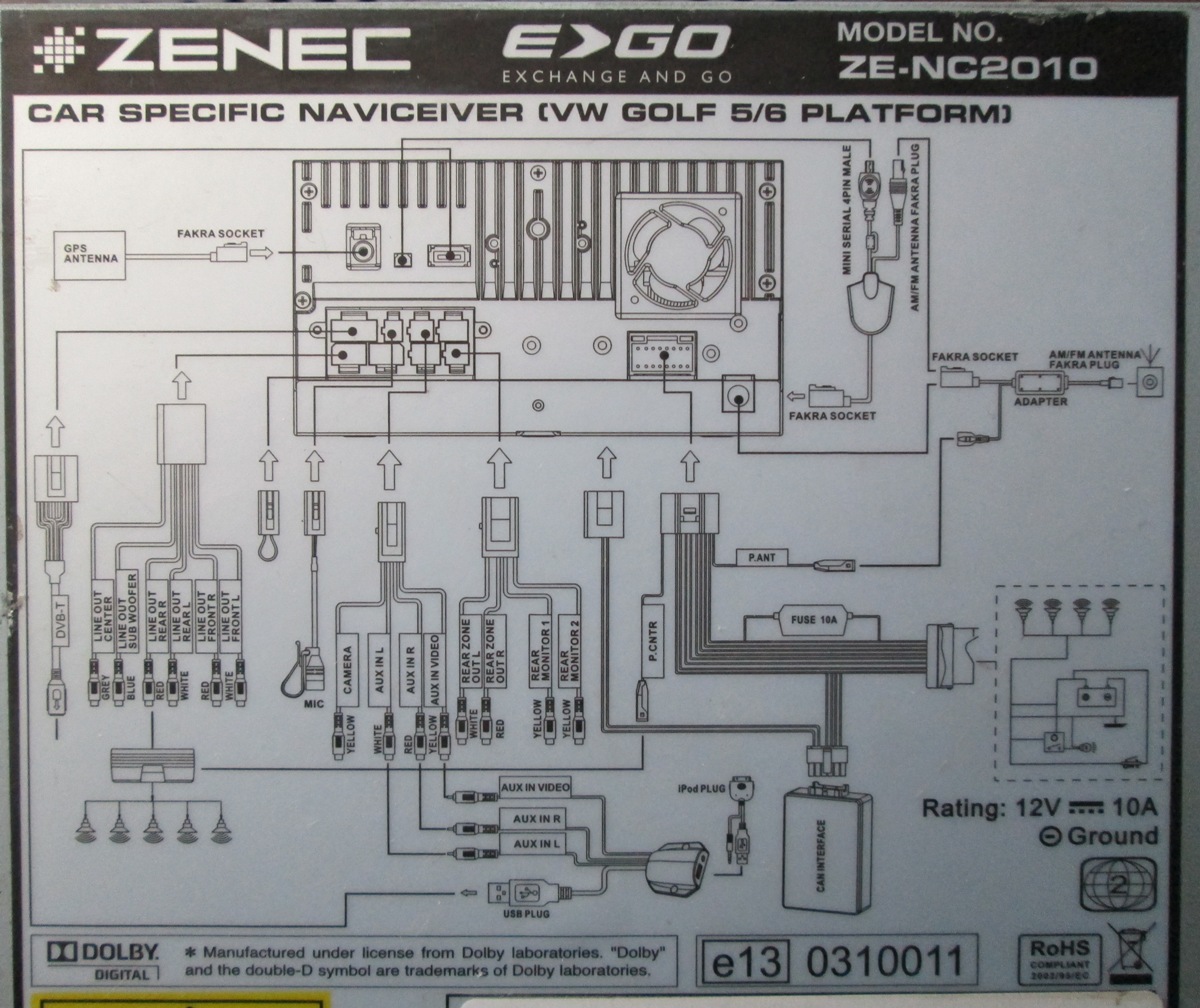

1. Попытайтесь найти по вышеуказанным ссылкам аналог вашего разъёма. Перед подключением проверьте соответствие найденного аналога. Для этого сначала найдите контакт GND(масса), если его расположение соответствует аналогу, то разъёмы скорей всего совпадают.

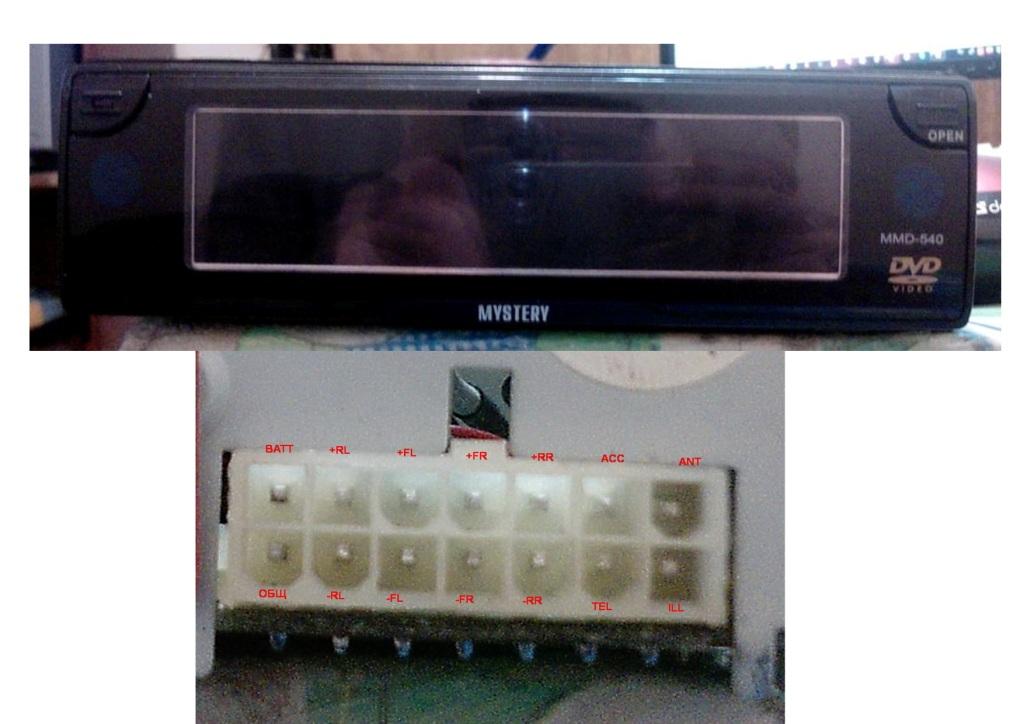

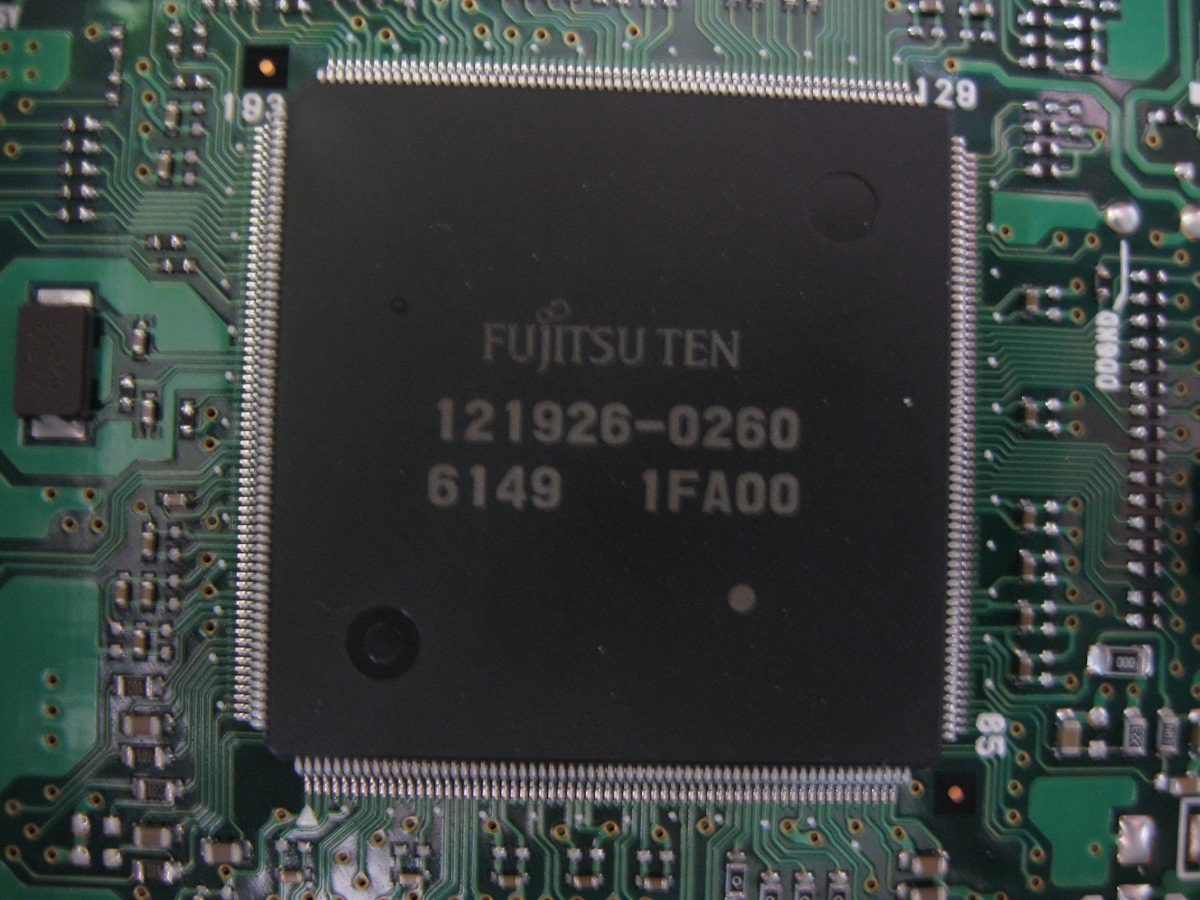

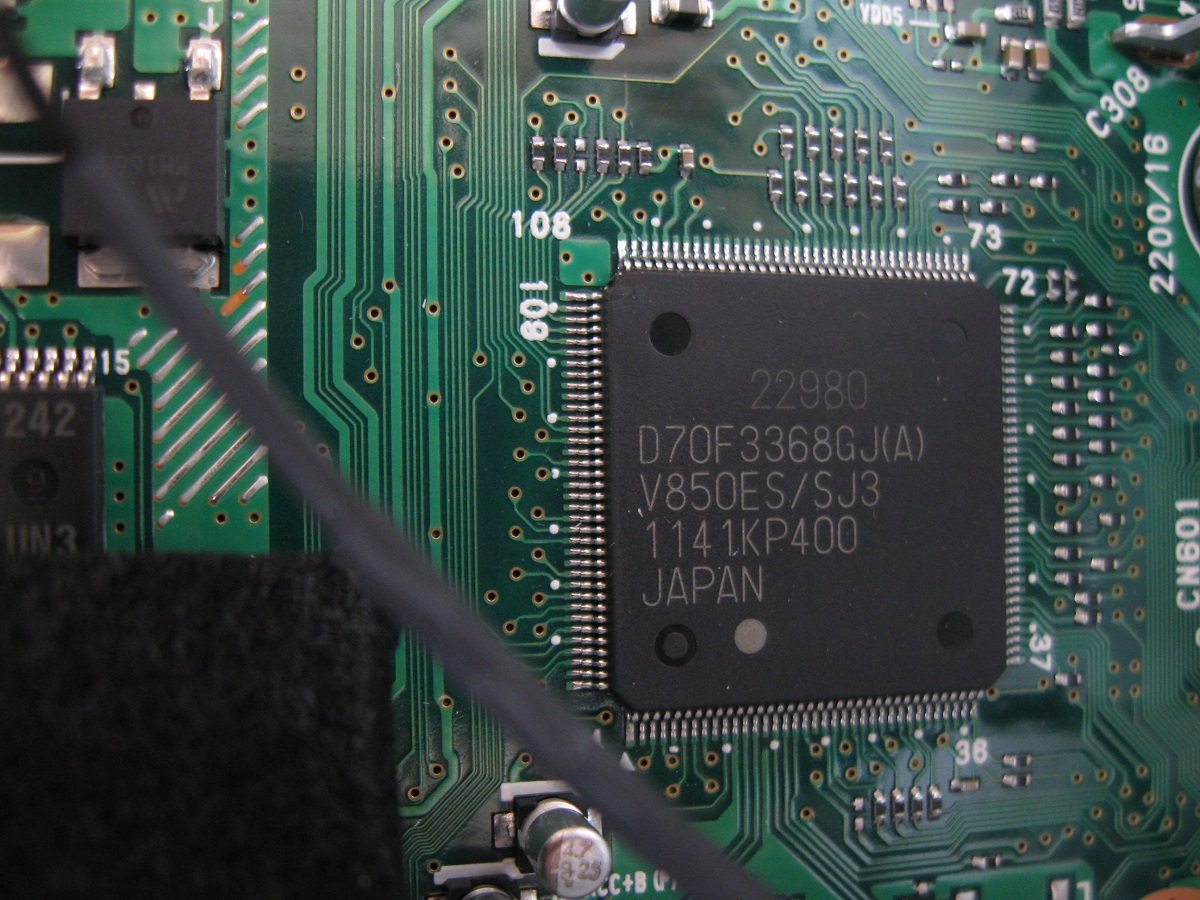

2. Если аналога не найдено, то работа упрощается. Надо просто разобрать АМН и проследить по дорожкам выводы каналов(обычно дорожка ведёт прямо с выхода УНЧ до разъёма). Определить GND и ВАТТ(BU). Найти АСС(подать +12v через пробник(лампочку) питание на одну из оставшихся шин - если АМН включится, то это и есть искомое). Если вам повезёт, то на плате около разъёма окажуться надписи: BU(BATT)-питание от аккумулятора; АСС-питание через замок зажигания; ILL-питание подсветки; FR-фронт правый; FL-фронт левый; RR-тыл правый; RL -тыл левый; ANT-питание антенны; REM-команда на включение внешнего устройства.
