| Автор | Сообщение |
|---|
|
max2002
|
Sony шасси FE-2 - Искажения звука
Актуально для моделей: KV-14LM1K, KV-14LT1K, KV-21LT1K, KV-21FT1K, KV-21FT2K
Проблема: Искажённый звук на некоторых каналах.
Причина: Нестандартный ЧМ сигнал звука.
Решение: Выпаять тюнер TU101 из платы А.
Снять боковые экраны-крышки.
Доработать фильтр цепи ФАПЧ ЧМ декодера, подсоединённого к 4 выводу TDA9885.
Для этого заменить следующие детали : старая >> новая
R1101 : 5,6 k >> 8,2 k ; C1101 : 360 pF >> 150 pF ; C1102 : 10 nF >> 680 pF .
Для предотвращения проникновения помех увеличить угол наклона контактных
лепестков на боковых экранах-крышках.
Установить на тюнер боковые экраны-крышки.
Впаять тюнер TU101 в плату А.
==============================================
Так пишет Отдел сервиса Сони СНГ. От себя добавлю лишь некоторые пояснения для тех кто не въехал. Имеются в виду не любые искажения, а лишь вызванные нестандартным (повышенным) уровнем модуляции на передающей стороне. Эти искажения выражаются в коротких «цыканиях» ( или «швырканиях») на шипящих звуках..При других искажениях эта доработка бессильна. Лепестки прямого отношения к проблеме не имеют. По-моему просто это считается необходимым делать всякий раз при сборке любого тюнера, который до этого долго не разбирался.
Ну а пока не вышла эта бумага меняли номинал одной или двух деталей и не так сильно, а сколько хватит (подбирали). Решение Сони таково лишь потому что они стремились обеспечить эффективность доработки для любой, самой разнузданной, станции. В итоге утопили ребёнка, которого купали. Что сделали с кондёром С1102 видите? Расширили полосу ФАПЧ донемогу. Это резко снижает помехоустойчивость ЧМ-демодуляции, а это её главное достоинство. Вообще, глумливость некоторых фирм по отношению к доработке уже купленной вещи иногда просто ошеломляет.
Поэтому тем кто будет делать это с намерением сделать по-уму рекомендую :
Резистор заменить как сказано. С1101 снять вообще. Подобрать , постепенно уменьшая , С1102. Если при подборе С1102 будет наблюдаться неустойчивость ФАПЧ, добавить С1101(начиная с малых номиналов - теоретически ей там вообще делать нечего, но есть ещё особенности внутренней схемотехники).
Для пытливых:
С1102 определяет полосу удержания ФАПЧ. Отдалённая аналогия: Подобен маховику на тонвале балалайки.
R1101 осуществляет основную фазовую коррекцию передаточной функции по обеспечению устойчивости петли ФАПЧ. Необходимый элемент. Без него не бывает.
С1101 тоже влияет на устойчивость, но не кардинольно. Так себе, шероховатости некоторые сглаживает. Его значимость полностью определяется внутренней схемотехникой микры.
В заключение, для тех кому надо просто зад прикрыть(в силу собственного менталитета или клиентского) я бы рекомендовал не отступать ни на йоту от того что на рисунке и в тексте выше линии '======================='. Там нет от меня ничего. Голая Сони. Рисовал, правда, я. Они присылали фотографию, но какую (Фу!).
Удачи |
|
|
Jurij Portnjagin
|
Sony шасси AE-1
При включении, аппарат пытается запуститься, даже появляется высокое, затем блок питания отключается, светодиод на передней панели гаснет. Причина в резисторе R522 100K (иногда стоит 10K - проверяйте). |
|
|
Lis
|
Sony KV-DX27TD шасси AE-1
При включении, сгорает R822 и телевизор уходит в защиту. Заменил в БП и строке кондёры, пропаял все подозрительные места, ножки трансформаторов, обратите внимание на диод ZD402 (RGP02-17) 2000V,0,5A. Он даёт утечку. После всех этих процедур телевизор заработал. |
|
|
AMIT
|
TV SONY
ТВ пришел с пробитым HOT. после замены ТДКС трещит, а ТВ уходит в STBY. LED мигает два раза. после замены ТДКС, ТВ начал включатся, появилось высокое, но опять уходит в STBY. LED мигает два раза. после долгих поисков и проверок в строчной решил, что там порядок и начал искать в цепях защиты. Удача улыбнулась мне. Нашел, что Q574, 2SD601, SMD утечка перехода Б-Э примерно 86 Oм. ТВ включился, звук есть отсутствует изображение. Опяь за скоп и искать и искать. Наконец то добрался до IC301 CXA2140S вход видео есть, выхода нет. на схеме обозначена по другому CXA2060, хотя схема оригинальная. Поменял её, и что вы думаете - работает, есть звук и картинка, НО на картинке подушкообразные искажения, но это оказалось легко - заменил Q532 2SK2251 и все заработало. |
|
|
AMIT
|
SONY 25M1D ch.BE-3B
Есть звук и OSD, нет изображения.
Проверить наличие 5 V на шинах ABL и EHT, разъём платы А , около вывода PROT. Неисправность вызвана обрывом резистора R829 22 KOм. |
|
|
tvr
|
Sony KV-28LS60U ch. AE-6B
Мигает 14 раз, в мануале значится как Backend error
Ошибка 14 вылазит, когда не запускается основной источник питания. В итоге не подаётся 9V на видеопроцессор CXA2100 он не отвечает по шине процессору и поэтому моргает ошибку. Проверить, подаётся ли питание на основной блок питания, должна срабатывать релюха и во вторичных цепях пойти питание! Если релюшка срабатывает надо проверить R6048, R6010, R6033 330ком 0.25Вт в первичке блока питания. |
|
|
влад
|
TV Sony ch. BE-3B
Сильно сужается по горизонтали растр, нет фокусировки, пропадает звук. Напряжения с ИИП значительно снижены. Неисправность проявлялась периодически. Причина в STR-S6708: прогрел феном, обнаружил проблему, заменил. ТВ работает 2 месяц, пока отказов не было. |
|
|
Godan
|
SONY KV-C2911D,Sh. AE-1
Пришёл с таким дефектом: телевизор включается, высокое и OSD есть, а картинки нет, при добавке SKREEN никаких изменений. Заменил все эл-литы в строке, видеопроц.SAA5231 появились некоторые изменения. При включении из деж. режима, появился растр с линиями обратного хода и небольшой подушкой. Убираем SKREEN в исходное положение(чтобы убрать ЛОХ) всё окей, только картинка на экране тёмная. Все регулировки поставил на всю, есть изменения , но небольшие.И ещё что, при выкл. и вкл. растр не раскрывался, добавишь SKREEN и всё повторяется.Подозрения пали на кинескоп. Проштудировал инфу в поиске форума и пришёл к выводу-КИНЕСКОП. Заменил на другой кинескоп с такой же модели телевизора(благо был под рукой). Включаю, всё окей, вопрос исчерпан. |
|
БУНЯ
Верный друг сайта
Сообщения: 6874
|
SONY KV-M2540K шасси BE-3B
Изображение растянуто, и в добавок подушки. Помучался прилично, прежде чем вычислил, транзистор Q800, звонится нормально, под напругой обрывается. А ещё с толку сбивало то, что по схеме на базе Q801 указано 0.6вольта и они соответствовали, а если выпаивал Q801, то картина становилась меньше, но подушки оставались. То что на картинке сетка "битая" не обрашайте внимания, это мой генератор даёт такую картину (иногда).
 sony.jpg 81.29 КБ Скачано: 40996 раз(а)
|
|
Веонард
Завсегдатай
Сообщения: 411
|
Sony KV-29X5K chassis: FE-1S SCC-Q03A-A.
При переходе в Р.Р. блок питания начинает релаксировать в режиме старт-стоп. На обывательском языке «булькает». Идёт перегрузка по каналу +В. Подозрение на ТДКС т. к. при закорачивании база –эмитер HOT запуск происходит нормально. Выпаяный ТДКС 859882200 показал утечку 9 мом между выводом ABLи корпусом блока резисторов ТДКСа ( пробой высоковольтного диода в цепи ABL ТДКСа ). При установке нового ТДКС на изображении увеличен размер по горизонтали и на ярких сюжетах картинки размер сильно меняется около 5см, при этом наблюдается подушкообразные искажения по бокам картинки.
Т.к. произошел пробой ТДКСа в цепи ABL была проведена проверка этой линии. Выявлено сгоревшее корпусное R518 4,7kom chip, и R302 22kom chip на входе ABL IN IC301 CXA2060AS. После установки данных резисторов телевизор функционирует в нормальном режиме. |
|
|
IRF630
|
SONY KV-25XS ch. AE-1
Дефект: через некоторое время и только после переключения канала исчезает приём. напряжение настройки на любом канале становится 30V. Если каналы не переключать, работает нормально. Работоспособнось восстанавливалась только после отключения от сети и небольшой передышки. Решение: обрывался дроссель L807 по цепи питания -30V микросхемы памяти IC 003 M58655P. В момент переключения на второй ноге напрядение падало до - 15V. |
|
|
Leopold
|
SONY KV-29FX30K, Ch. FE-2
При включении голубой экран с ЛОХ. Проверил питание и цепочку до 54 ножки проца - все четко. 29 и 31 ножки проца TDA9394H звонятся на корпус 61Ом. Заменил TDA9394H/N1/5/0583 на TDA9394H/N1/5/1031(sony).После замены TV нормально заработал.
В сервисе подрегулировал геометрию.
Sony KV-M2155K chassis BE-2A
Нет четкой строчной синхронизации. Пропаял строчную, 10 минут поработал и снова
нет синхронизации. При визуальном осмотре под лупой обнаружил непропай «земляного» 11 вывода FBT. Устранил и включил автопоиск. Нет цвета в PAL. Заменил
подстроечную ёмкость СТ332 . Все ОК. |
|
мастер-ломастер
Модератор
Сообщения: 9972
|
Sony KV-25R2R Немного химии: резистор подстроечный на плате кинескопа (который снизу- в цепи 1000В) выкрутить по часовой до упора (если смотреть со стороны кинескопа). Мигание прекращается, но картинка становится белесой. Вращая обратно против часовой добиваемся приемлимоего изображения и отсутствия миганий при включении.
P.S. TV притащен с помойки.Куплен китайский пульт за 150р. Понимаю, что скорее всего кинескоп, но для экспериментов дивайс вполне подходящий. Прислал Escold |
|
|
noveli
|
Sony KV-21T1R шасси BE4A
Состав:
ПРОЦ- SAA5288ZP/014
ПАМ - ST24C02 6
БП - STR-S5706
ВИДЕО - MC44002P
ПЧ - TDA9806
КАДР - TDA9302H
ЗВУК - TDA1013B
HOT - S2055N
начнем с того что принесли телек в положении: включается с дежурки в рабочий режым стр импульс запуска присутствует, светодиод не горит как и должен и не мигаетно при этом нет изображения и чуть не забыл сильно греется строчный транзистор, при прибавленном рег SCREEN едва просмотривается картина суженная с обеих сторон, измерения показали:все напруги в БП в норме,но вторичные с ТДКС удивляют: напр катодов 159в, напр SCREEN при до конца прибавленном регуляторе 144в, накал 1,8в а на кадровой чудо.... напуга в норме 28в,
в строчной проверил все кондеры и оба диода, демпфер и которы в коррэкции путем замены и от тмс до синхропроца короче ничего не нашел в конце перешыл память и представьте все стало в норму отсюда вывод: начинать ремонт даннго тв надо с перешивкой памяти. |
|
|
Leopold
|
Sony KV-SW212M81 ch.BX-1
Увеличился размер по горизонтали на 30%,через некоторое время "сзади телевизора завоняло и дымок,выключили" - клиент. ДА смотрели до упора. Усох С841 0,1*250В стал 8200пф, D817 разорван и подпалил плату, Q805 C5885 КЗ. Вычистил и вымыл печать под D817, диод приподнял и распаял над печатью.Заменил С841 и Q805.Включил размер и коррекция норма. Все ОК.
Sony KV-2584MT ch.GP-1A
В эксплуатации 20 лет. Размытое изображение, звук , цвет и OSD есть, нет автонастройки. Выпаял тюнер , пропаял все индуктивности и «землю», появилось четкое красивое изображение и автонастройка. Поставил на прогон через 35 минут начало пропадать видео, при постукивании или шатании блока радиоканала видео появлялось. В радиоканале обнаружил непропай переменика «АРУ» и ёмкость 22*16В. Прогон в течении 4 часов. Все ОК. |
|
|
vladigalin
|
Sony шасси BE-2A
Отсутствие свечения экрана. На IC302 TDA3505 10 вывод срезана форма стробимпульса SCP по причине утечки D503. После замены диода стало все ОК. |
|
|
unvis
|
Sony KV-21CT1K шасси BX-1S
Неисправность - отсутствует изображение, нет настроек. Неисправен тюнер BTP-AC421. После экспериментов установлен тюнер KSH-148EA (на основе TDA6508ATT), на всякий случай между выводами 1 (AGC) и 8 (ADC) этого тюнера навешен делитель: вывод1 - резистор 120 кОм - вывод 8 - резистор 330 кОм - "земля" (наверное, это лишнее, т.к. в оригинальном вывод 8 не задействован). Настроек в сервисе не понадобилось, доработок внутри тюнера тоже. Пробовался также тюнер TDQ-6L/125S, но не подошел - МВ есть, ДМВ нет. В данном шасси через сервис ни модель тюнера , ни ПЧ не настраивается. |
|
|
Leopold
|
Sony (на шильдике)
В действительности клон Samsung шасси LC-2191A03(с частичными несоответствиями схеме).
Частный сектор, узкая полоса – разорвана LA78040. Заменил LA78040, проверил на „качку” БП, а дальше прогон 4 часа и отдал. Через 3 дня возврат - тоже самое. Устранил следующим образом: заменил LA78040 на LA78045, увеличил с 1 до 2 Ом ограничивающий резистор по +27В и поставил стабилитрон на 33В 1Вт,после резистора. Без возвратов.
От C1-65A Предварительно, до замены чего либо, есть необходимость сменить резистор 100-150Ком в цепи вторичной стабилизации. Выгорание LA78040 и более стабильная работа LA78045, объясняется тем, что предельно допустимые питания у первой 70, у второй 92 вольта. Вывод - чинить блок питания. |
|
zarah
Не фанат форума
Сообщения: 9825
|
ТВ SONY где БП собран на STR 54041
При ремонте БП, если напруги завышены, а замена микросхемы не помогает, замените все стеклянные диоды, они текут под нагрузкой. Тестером их не вычислишь, только заменой.
Информация от участника - lenin |
|
киев
Прислонившийся
Сообщения: 6952
|
SONY шасси AE-6B

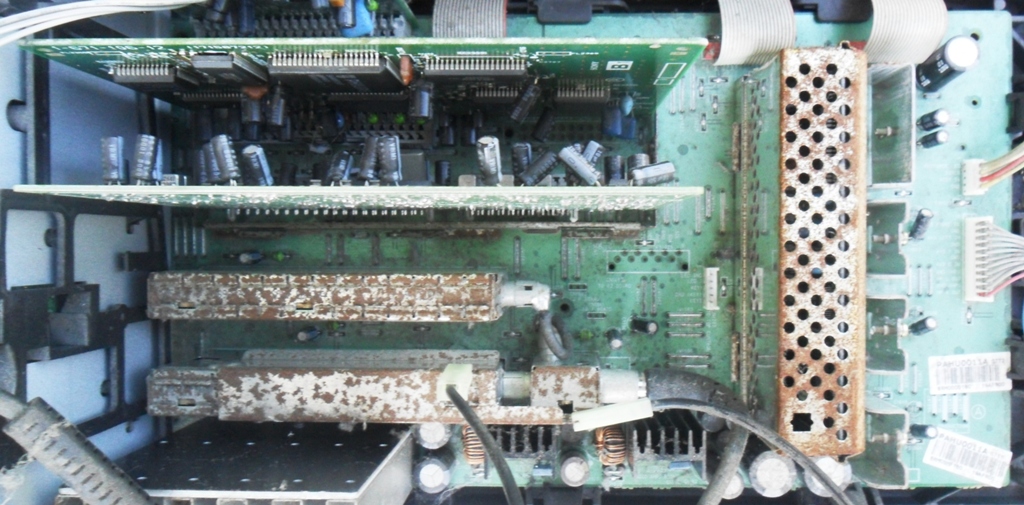

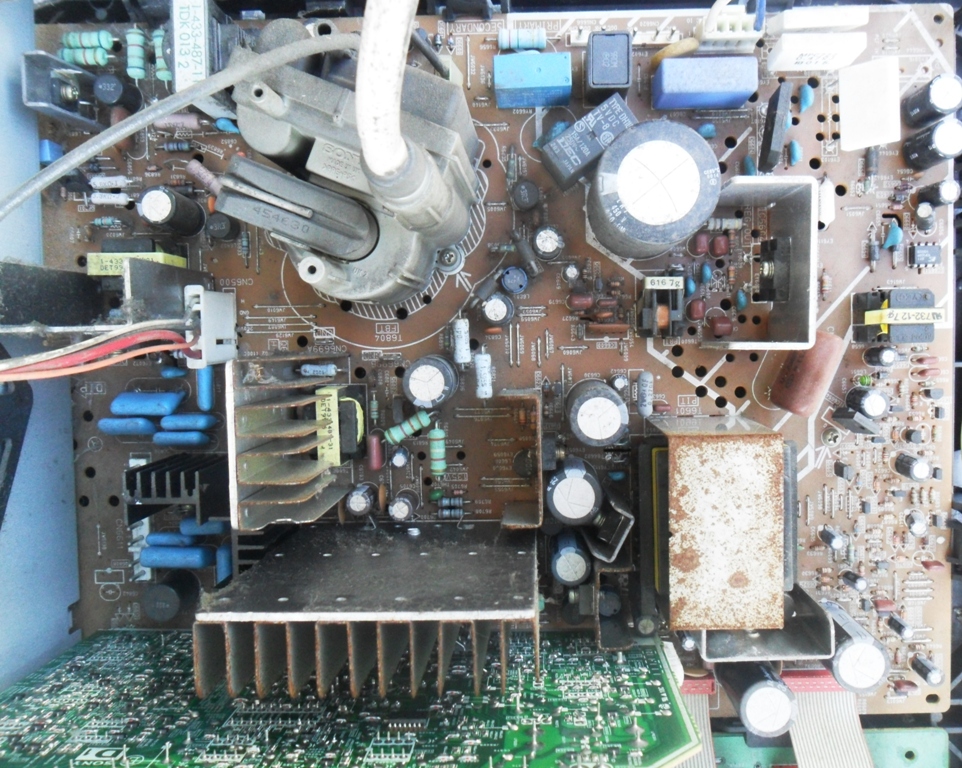

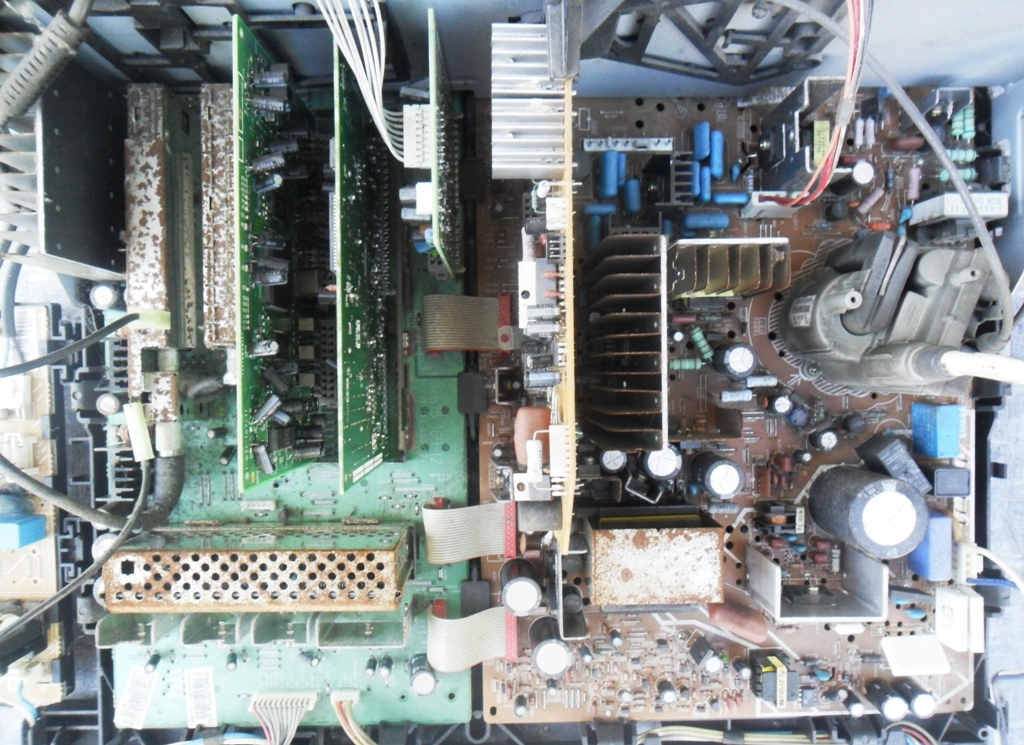

Нет звука ни с антенны ни по НЧ входам. При регулировке громкости линейка движется вперед-назад на пару делений. Короткими нажатиями можно выставить от 0 и до конца шкалы. 5V, 8V в норме, без пульсаций. На 34, 37, 38 ноге MSP сигнал есть. Память, прошивку менял, напылённые дорожки прозвонил - дефектов не нашел, на всякий случай продублировал проводами шины от модуля M до MSP. На 21 ноге (RESET) MSP скачет напряжение 0-1V с частотой 3Гц. Звук появился после того, как отсоединил RESET от модуля М и прицепил к +5V через кондёр 22мкФ. |
|
|
