FUNAI TV-2100A MK12 - нет запуска

  Список форумов » CRT-телевизоры
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
Ignashkino
Завсегдатай
Сообщения: 860

Сообщение #1 от 27/06/2012 10:36 цитата

Состав:
CPU: M3727GM8-061FP
Video: M51208
Vertical: LA78040A
Power: 2SK2605
FBT: BSC21-2663S
HOT: D2627

Симптомы:
Включаю - высокочастотное еле слышимое тремоло, светодиод не светится. Вскрыл - небольшая лужица из какой-то жидкости, попавшая на плату между кнопками переключения каналов: весь окислился один из контактов приемника предохранителя, три перемычки, пробит Q101. Все почистил спиртом, транзистор заменил - никакого изменения: так же еле слышно попискивает, светодиод не светится.

Замеры:
D651 (+B) - 40V.
D652 (+26V) - 9V.
D653 (+11V) - 3,5V.
D657 (+18V) - 3,5V - 5V (напряжение пульсирует).
Q657: E - 9V, C - 5V, B - 8V.
Q102: E - 2,5V, C - 5V, B - 3,2V.
Отключил L101: Q102: E - 8V, C - 4,8V, B - 5V.
D651, D652, D653 - напряжение не изменилось
D657 - 5V - пульсация прекратиласью
Отключил питание памяти и R711 - никаких изменений.
При отключении цепи питания кадровой, входной строчной, и звукоых усилителей - писк медленно затухает, все напряжения на всех диодах пропадают. После этого телевизор вообще не запускается, пока тестером не замкнешь, проверяя переходы, выводы Q602 (2SK2605). Точно такой же эффект наблюдается при подключении лампочки на 220В в нагрузку вместо тдкс-а.
Разумеется, все транзисторы, кроме Q602 (у нас нет нигде), и диоды со стабилитронами проверил на наличие пробоя или обрыва, - все в норме, - правда при этом заметил такую странность: только у стабилитронов на 3В показывет сопротивление в обратку около 300кОм.
Что делать? Все темы по МК12 прочитал. Как запустить блок питания принудительно? И что за функцию выполняет Q651?

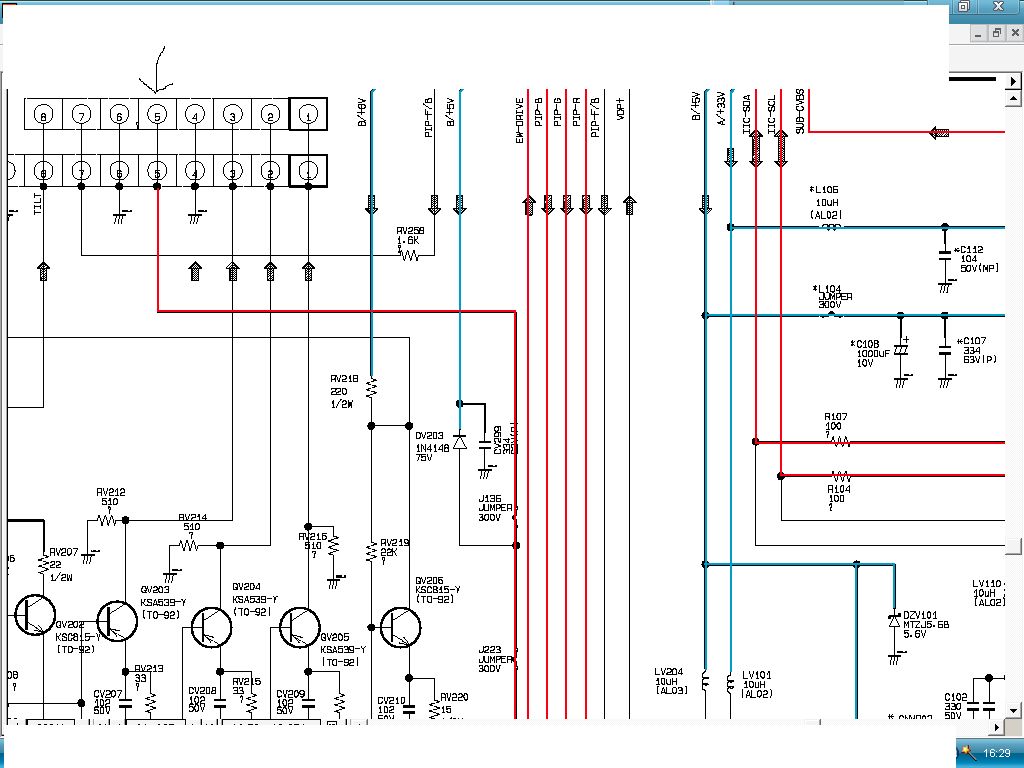

  MK12.rar  3.29 МБ  Скачано: 1202 раз(а)
viktor_ramb
Сам себе начальник
Сообщения: 23823
viktor_ramb

Сообщение #2 от 27/06/2012 11:20 цитата

Ignashkino,
Цитата:
Как запустить блок питания принудительно?

Сигналом от проца ечно!
Цитата:
что за функцию выполняет Q651?

PROTECT !
KRAB
Распугиватель клиентов
Сообщения: 21704
KRAB

Сообщение #3 от 27/06/2012 13:57 цитата

Ignashkino писал:
M3727GM8-061FP
- не такой, на Мониторе в Энциклопедию загляни ...
валентин-сибиряк
Фанат форума
Сообщения: 8398
валентин-сибиряк

Сообщение #4 от 27/06/2012 17:57 цитата

Ignashkino писал:
Вскрыл - небольшая лужица из какой-то жидкости

Что за жидкость,определил?Моча кота или плеснуло из сетевой банки?
KRAB
Распугиватель клиентов
Сообщения: 21704
KRAB

Сообщение #5 от 27/06/2012 21:10 цитата

валентин-сибиряк писал:
Что за жидкость,определил?
- предыдуший мастер посмотрел и плюнул на ремонт! смех
валентин-сибиряк
Фанат форума
Сообщения: 8398
валентин-сибиряк

Сообщение #6 от 27/06/2012 21:31 цитата

KRAB писал:
плюнул на ремонт!

смех помираю со смеху! умора
MASTER+
Фанат форума
Сообщения: 3299

Сообщение #7 от 28/06/2012 08:39 цитата

Ignashkino писал:

Video: M51208

M61208FP
Ignashkino
Завсегдатай
Сообщения: 860

Сообщение #8 от 28/06/2012 12:47 цитата

Извините за глупый вопрос: с какой ножки процессора выходит сигнал включения-выключения телевизора с дежурного режима?

Блок питания, скорее всего, работает. Но все равно, проверить не помешает: каким транзистором можно заменить 2SK2605?..

Пожалуй, KRAB неоспоримо прав: телевизор девственныйулыбка...
И все же небольшое уточнение к характеристике таинственной жидкости: часть ее, которая стекла под шасси, на корпус - не сохнет, не испаряется. Жаль, что у нас, как в американских фильмах, нельзя отнести ее в ближайшую аптеку на химическую экспертизунедовольство, огорчение.
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #9 от 28/06/2012 14:24 цитата

Ignashkino писал:
Извините за глупый вопрос: с какой ножки процессора выходит сигнал включения-выключения телевизора с дежурного режима?

Это называется - смотрю в книгу - вижу фигу! голливудская улыбка
походу этот телик тебе не позубам подмигивание




JYRIJJ
Спец-агент
Спец-агент
Сообщения: 4741
JYRIJJ

Сообщение #10 от 28/06/2012 14:33 цитата

Ignashkino писал:
Извините за глупый вопрос: с какой ножки процессора выходит сигнал включения-выключения телевизора с дежурного режима?

Блок питания, скорее всего, работает. .

Ты схему читать умееш???
А БП сам проверил или ето предположение???
улыбка подмигивание
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #11 от 28/06/2012 14:52 цитата

Ignashkino писал:

Блок питания, скорее всего, работает. Но все равно, проверить не помешает: каким транзистором можно заменить 2SK2605?..

А зачем его менять? Если есть тэстэр - то можно померять напруги на выходе! голливудская улыбка А если его нет(тэстэра) - то нех вообще лезть в телевизор подшучивать, дразнить тем более знаний у тя не хватает!!! подмигивание
LordLostr
Модератор
<B>Модератор</B>
Сообщения: 8673

Сообщение #12 от 28/06/2012 15:10 цитата

Ignashkino писал:
При отключении цепи питания кадровой, входной строчной, и звукоых усилителей - писк медленно затухает, все напряжения на всех диодах пропадают. После этого телевизор вообще не запускается,

А чего ожидал?
makeym писал:
походу этот телик тебе не позубам
Ignashkino
Завсегдатай
Сообщения: 860

Сообщение #13 от 28/06/2012 20:33 цитата

Если бы этот телик оказался мне по зубам, я бы и не открывал по нему тему. Но, судя по всему, и для всех вас сей орешек не мяког: ни одного практично-конструктивного совета; в то время как в моих же темах по другим телевизорам в советах были ясность, конкретность, знание и опыт. А здесь же...

makeym! Вот напряжения на 2SK2605: К- 320В, Б - показывает около 3В и тут же полностью блок питания отключается.
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #14 от 28/06/2012 21:07 цитата

Ignashkino, те не место в данном разделе подшучивать, дразнить
Модэры - перенесите или в а-я или в помойку! подшучивать, дразнить
LordLostr
Модератор
<B>Модератор</B>
Сообщения: 8673

Сообщение #15 от 28/06/2012 21:10 цитата

Ignashkino, Ты ,чудо.Про что это:
Ignashkino писал:
Но, судя по всему, и для всех вас сей орешек не мяког
Привози,любому из присутств. Через 15-20 мин получишь результат,потом немного прогона,оплачивай и забирай.
Раздели проблему.
Ignashkino писал:
Что делать? Все темы по МК12 прочитал. Как запустить блок питания принудительно?
Так тут уже советы есть,читай внимательно.

ДОБАВЛЕНО 28/06/2012 22:13

makeym, Чуть ещё потерпим. равнодушие
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #16 от 28/06/2012 21:14 цитата

Это не то -тело каторое можно запустить - на лампу подшучивать, дразнить Тут развёртки контролируются видеопроцом подмигивание
Ты не туда попал подмигивание
LordLostr
Модератор
<B>Модератор</B>
Сообщения: 8673

Сообщение #17 от 28/06/2012 21:23 цитата

Ignashkino, Ну,это.ты действительно не умеешь читать схемы. А зачем тебе это?Ты даже нам не можешь толком объяснить проблему. улыбка
LordLostr
Модератор
<B>Модератор</B>
Сообщения: 8673

Сообщение #18 от 29/06/2012 09:40 цитата

Ignashkino писал:
ни одного практично-конструктивного совета

Тебе же две подсказки дали.
Ignashkino писал:
Как запустить блок питания принудительно?
Перемкни К -Э Q671,блок питания переходит в РР (принудительно),дальше измеряй и думай.
Ignashkino
Завсегдатай
Сообщения: 860

Сообщение #19 от 30/06/2012 08:46 цитата

LordLostr! Замкнул, как Вы посоветовали, К -Э Q671 - и, о чудо! - телевизор заработал!улыбка.. Значит, получается, блок питания работает? нет запуска с процессора?.. Обясните мне, пожалуйста, почему на Q657: E - 9V, C - 5V, B - 8V? и, соответственно, на Q102: E - 2,5V, C - 5V, B - 3,2V? Идет замыкание по питанию в процессоре?..

makeym! Наконец-то от Вас полезное научение: "Это не то -тело каторое можно запустить - на лампу Тут развёртки контролируются видеопроцом"! Вот Вам доказательство Вашей правоты: даже при принудительном запуске лампочка на 220В не загорается.

Наш уважаемый модератор самонадеянно сказал: "Привози,любому из присутств. Через 15-20 мин получишь результат". Что ж... легко машется кулаками до и после битвы! подмигивание..
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #20 от 30/06/2012 09:07 цитата

Ignashkino, Ну так и чё дальше? Тумблер вместо К-Э поставил, дырочку на панели просверлил? щёлк и тел работает, щёлк и тел выключен - и пашёл он нах этот проц! смех подмигивание
