стопыч
Фанат форума
Сообщения: 3150
|
Здравствуйте. ТВ пришёл с битыми: HOT, резистором по +В, BU328, IRF630. и резисторами R333 и R333A.
Состав
шасси - ETA-1D
проц - TMP8897CSBNG6PR4
HOT - D1557
кадры - LA78041
тдкс - BSC681(B)
Не удается привести в норму горизонтальный размер. Все горелое заменил. Изо появилось, но широкое (от надписи "РОССИЯ1"(при приеме программы "россия1") видно только РО. +В =140,5V, хотя в схеме 135V указано. Кондеры в ИИП C615 и C815A сменил новыми, всё равно 140,5V. Кондер C403 проверил - емкость соответствует 0,033мкФ
+В увеличенное на 5V может ли являться причиной увеличения размера по горизонтали?
у меня зазвонил телефон...
Вот, всегда так!!! Только соберусь в выходной починить чего принесли, тут звонят и вызывают на работу!!!
Прошу прощенья. Теперь появлюсь только завтра.  Что недооформил-дооформлю.
 Circuit_Diagram_ETA-1D.rar 604.77 КБ Скачано: 1171 раз(а)
|
|
makeym
Фанат форума
Сообщения: 9737
|
стопыч, Ну 5в вряд ли так горизонт раздвинут, хотя допуск +\- 1,5в  А в сервисе есть коррекция горизонта HPOS - Horizontal Position? Если нет - то кондёрами выставляй - не проблема! |
|
Борис Горбунков
Семён Семёныч
Сообщения: 7359
|
| стопыч, EW цепи посмотри. |
|
ut3eo
Завсегдатай
Сообщения: 928
|
| стопыч писал: | | IRF630. и резисторами R333 и R333A. |
Борис Горбунков прав, нужно найти причину выхода их со строя. |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
Борис Горбунков,
стопыч, на индуктивности обрати особое внимание! |
|
стопыч
Фанат форума
Сообщения: 3150
|
makeym, Борис Горбунков, ut3eo, viktor_ramb, спасибо! Отмерю индуктивности (некоторые потемнели), правда за прибором придётся съездить...
ДОБАВЛЕНО 29/02/2012 09:57
| makeym писал: | | стопыч, кондёрами выставляй - не проблема! |
Этими?
ДОБАВЛЕНО 29/02/2012 10:12
Прочитал как работает СР и понял - кондером ОХ. С401.
|
|
LordLostr
Модератор
Сообщения: 8673
|
| стопыч, Эти проверь на соответствие номиналов. |
|
стопыч
Фанат форума
Сообщения: 3150
|
С401 на плате не впаян с завода!
ДОБАВЛЕНО 29/02/2012 10:22
LordLostr, соответствуют.
ДОБАВЛЕНО 29/02/2012 10:26
подкинул С401, ничего не изменилось. |
|
LordLostr
Модератор
Сообщения: 8673
|
| стопыч писал: | | С401 на плате не впаян с завода! |
Значит и не нужен,проверяй EW.| viktor_ramb писал: | | стопыч, на индуктивности обрати особое внимание! |
ДОБАВЛЕНО 29/02/2012 10:33
стопыч, И ещё,я бы привёл в порядок 135v. |
|
стопыч
Фанат форума
Сообщения: 3150
|
| стопыч писал: |
LordLostr, соответствуют.
. |
Проверял только с403. Подумал, что с403А не пробьется - ведь 2kV всё таки... Проверю щас.
ДОБАВЛЕНО 29/02/2012 10:37
LordLostr, пошел копать 135в и индуктивности. |
|
стопыч
Фанат форума
Сообщения: 3150
|
| Ща привез прибор Е12-2 Намерял: L333 = 0,4mH. Взял, для пробы ДРТ-1-1, намерял 10mH. Подпаивал ДРТ-1-1, вместо L333, горизонталь становилась меньше, но незначительно. С331 впаян новый - 22,0х400в. Подушка по горизонту присутствует, только она "уехала" за пределы экрана. |
|
стопыч
Фанат форума
Сообщения: 3150
|
| Нашел, где небыло и чего!!! Из проца на затвор полевика недоходило! На это дело там R331 стоял, а он в обрыве! СтоИт под радиатором, поэтому неохота было к нему лезть, а подозревал ведь (подленился). Но теперь надо б знать L333 = 0,48mH это норма, или нет? Мож такая индуктивность катухи и была и виткового там нет? Чтоб не оставлять там ДРТ-1-1. На родном проволока потолще. |
|
стопыч
Фанат форума
Сообщения: 3150
|
| питание кадровой 30,4в. По схеме 30в. Как быть с L333? Какая должна быть его индуктивность? |
|
Борис Горбунков
Семён Семёныч
Сообщения: 7359
|
стопыч, да ты поставь его -L333 на место и R331 поставь рабочий и увидишь...
Может он в порядке.
ДОБАВЛЕНО 01/03/2012 01:00
| Борис Горбунков писал: | | стопыч, EW цепи посмотри. |
А ты полез в дросселя...  |
|
стопыч
Фанат форума
Сообщения: 3150
|
| Смущает индуктивность 0,48mH. Перемерял два раза, но прибор старый. Хотя ДРТ-1 показал 10mH. Ща уже допаиваю, а то у меня много чего со стороны дорожек висело. Упорядочиваю. А в дросселя полез - поначитался всего, хотя пользу поимел. |
|
стопыч
Фанат форума
Сообщения: 3150
|
| Поставил родной L333, он греется. И греется D1557, но размер растра в норме. Поставил BU4508DX и родной L333, транзистор греется меньше, а дроздель греется. Поменял L333 на ДРТ-1-1, дроссель совсем холодный и транзистор градусов 45, но гориз-ный размер увеличился. немного. Если в сервисе строится горизонтальный размер, то наверное так ДРТ-1-1 и оставлю. Пульта нет, ещё не довезли... |
|
Joiner
Фанат форума
Сообщения: 3612
|
| стопыч писал: | | ... Если в сервисе строится горизонтальный размер, то наверное так ДРТ-1-1 и оставлю. Пульта нет, ещё не довезли... |
Для этого есть R333A. Попробуй увеличь  |
|
стопыч
Фанат форума
Сообщения: 3150
|
Привезли пульт. Подстроил размер. Через минут 15 дроссель L333 всё равно становится горячий, (палец не удержать-дым не идёт).
Кто нибудь мерил его индуктивность исправного? |
|
стопыч
Фанат форума
Сообщения: 3150
|

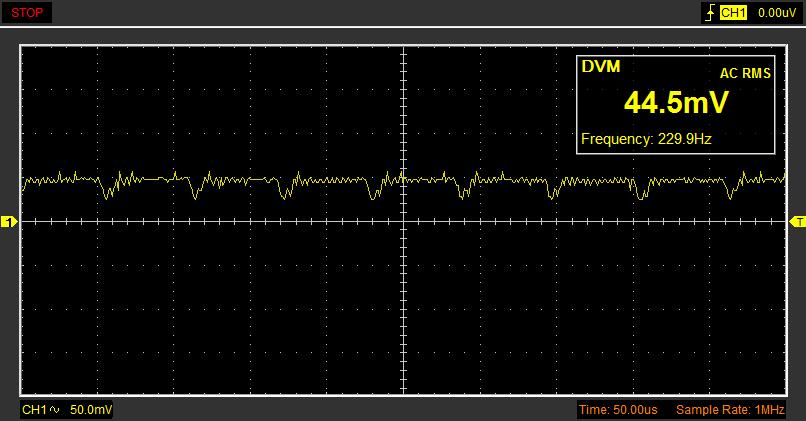

Электролиты новые и оказались дерьмо!!! Поставил вот, что на фото. Кондер С331 холодный совсем, L333 теплый - хорошо тёплый, но не горячий, Радиатор НОТа хорошо теплый, но не горячий!
ДОБАВЛЕНО 09/03/2012 10:44
Таки дроссель нагрелся 82 градуса и больше не растет! Радиатор НОТа 56 градусов и выше не растет! С331 26 градусов. В комнате 25 град.
|
|
|
Elen142
|
| Замени ёмкость С332 параллельную дросселю и всё перестанет сильно греться |
|
