ATtiny13A PU

#21 от 24/06/2019 19:24

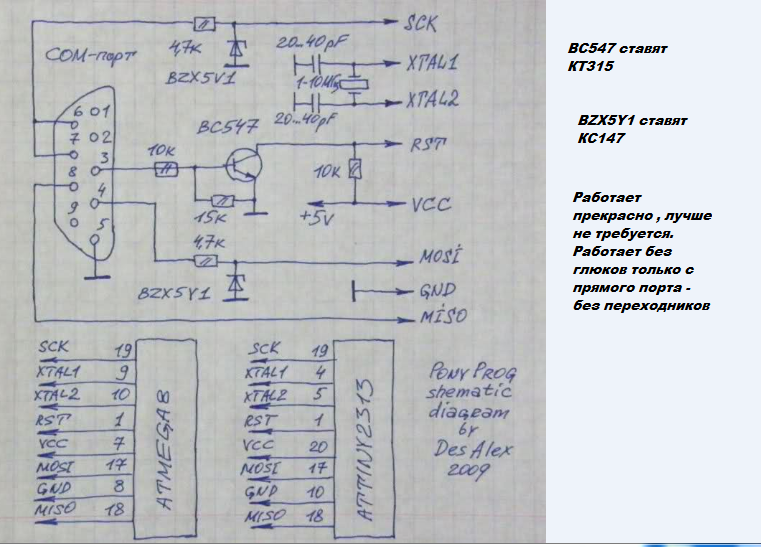

Dubovik,старую удалить, затем ставить эту. https://yadi.sk/d/Jmy5lEnGX6O2mQ

#22 от 24/06/2019 20:43

skolin, СПАСИБО, большое!
Теперь есть всё, осталось ума дать и прошить

#23 от 25/06/2019 12:08

Прошил, УРА.
Загрузил, прочитал, всё на месте.

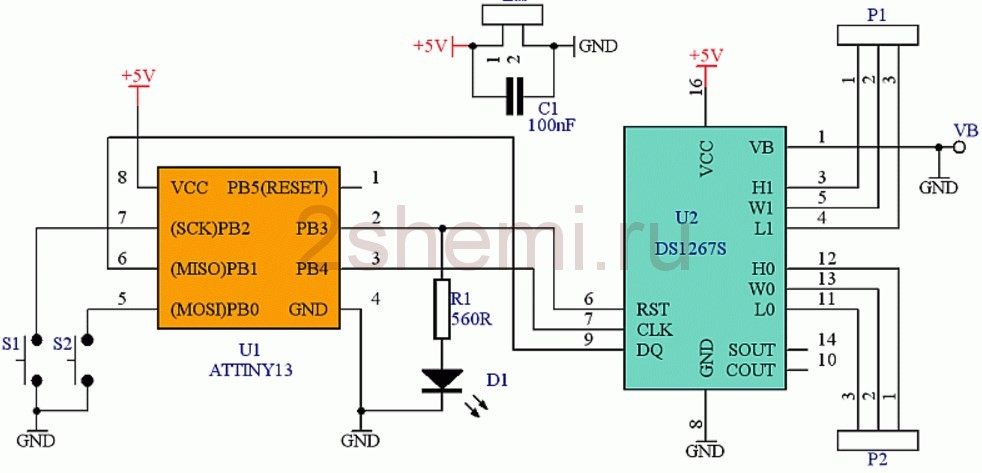

Вот эту схемку теперь буду пробовать...надо ещё паять.
Теперь я такое напрошиваюююююю браво!

.
Спасибо. Всем участникам.
Проверку работы в схеме сообщю.

#24 от 25/06/2019 17:53

Коли так посмотри в нете "поделки на atmega8" и " поделки на PIC16F628" очень много интересного. Сейчас за один день собрал прибор "универсальный прибор АВО-2006". Измеритель С., измеритель R, осциллограф, генератор, частотомер. Все это есть, но захотелось чтоб было компактно и в куче. В одном кармане. Жаль там нет эпс- метра.

#25 от 26/06/2019 12:05

skolin, "Осцилограф" на АВО?
И где там смотреть форму сигналов?
Что то не вдохновил этот "универсальный прибор".
Я больше в автоматику ориентирован.
Пробную схему собрал, проверил работу прошитой микросхемы- можно дальше двигать.
Ну а "китайцы теперь красят яйца" со своим программатором. улыбка

#26 от 26/06/2019 17:27

Dubovik, зачем мне форма сигнала(хотя не плохо видно) мне нужно проверить всего лишь наличие онного. Чтобы смотреть форму есть гробина дома, я выше писал. А тут как походный , все в кармане.

#27 от 27/06/2019 23:32

Где то накосячил.
Вроде всё зашивается, а в рабочей схеме с нагрузками, ничего не происходит.
Кроме моргания светодиода, при включении кнопок пульта.
Логики никакой.
Или прошивка не для Пони или в башке опилки. Или всё равно чем прошивать?
Схему уже всю перепроверил, спаяно верно.

#28 от 30/06/2019 10:09

Фьюзы.

Прошёл курс молодого бойца, наверное как и все начинающие наступил на грабли.
При поиске "косяка" с исполнительным устройством, решил поумничать.
Какие то фьюзы изменил, вроде прилагаемые, в описании.
Ну и естественно пи.. пец!
Делаю теперь высоковольтный реаниматор.
Где то, или не полную инфу дают, или специально к изучению принуждают.
Хотя .. короче изучаю. улыбка

Вопрос, пока такой, есть ли отличие пргограмм для Понипрог если писать через сериал или параллельный вход?
И нужно ли при загрузке прилагаемой программы ещё и фьюзы устанавливать, или это уже программно происходит?

#29 от 30/06/2019 10:22

Понипрог только сериал поддерживает.
Если фьюзы прописаны в прошивке то не надо.
не трогайте бит spien тогда и реаниматор не понадобиться,лучше его не менять

#30 от 30/06/2019 12:11

Spien- я как раз и не мог изменить, так как он был не активен, его невозможно было изменить.
На картинке видно.

Но другие перелопатил по прилагаемой в статье картинке с фьюзами. улыбка

Микросхемы, то у меня ещё есть, но веду параллельное "обучение".
Пытаюсь разобраться почему записанная программа не работает с нагрузками и делаю сразу реаниматор- пригодиться в любом случае.
Надо наверное на Ардуино переходить, ещё там программировать и потом проверить на работоспособность. Сравнивать.

#31 от 30/06/2019 12:52

Там ещё калибровочный бит есть который подстраивает частоту генератора,его лучше считать и сохранить.
Обычно сидит в последней ячейке памяти программ и затирается при полной очистке памяти.в крутых прогерах обычно стоит защита от его удаления\изменения,а как в этом х.з.

#32 от 30/06/2019 15:28

С этими фьюзами мороки столько. Сколько прошивал делаю строго по инструкции и пока проносило. Вот тут тему читал но уже не для моих извилин. http://www.getchip.net/posts/068-kak-pravilno-proshit-avr-fyuzy-fuse-bit/
Там даже есть простые способы восстановления , если не правильно выставлены фьюзы.(3-4 способа)
И еще нужно смотреть ЭТО : на картинке

#33 от 30/06/2019 22:43

skolin, на примере собранного универсального АВО.

Для Понипрог, фьюзы указанные в таблице, были изменены?
То есть там где птички стоят убрал, а где их нет поставил?
Так надо понимать инверсно? Для Понипрог?
Или как правильно?

#34 от 01/07/2019 04:57

Там я вообще не понял, видимо уже в прошивке. Он мне по просту ниче не дал делать. Прошил 2 штуки, оба работают.
Про инверсию я вычитал в теме по ссылке. Просто думаю может твой случай. Не лезет уже все это в голову, староват стал.

#35 от 01/07/2019 07:41

Между прочим, у тебя под фьюзами подписано красным, в переводе : проверено = незапрограммировано. Значит нужно обязательно ставить.

#36 от 01/07/2019 23:06

Собрал реаниматор, по схеме из интернета.
Одной проблемы опять меньше стало.
Востановил запоротую.
Но прогресса с запуском нагрузки пока нет.
Ищю причины.

ДОБАВЛЕНО 02/07/2019 00:11

skolin, " проверено = незапрограммировано. Значит нужно обязательно ставить."

Вопрос то в том как ставить?
Если инверсно, то все галочки убрать, а пустые заполнить- галочками?
Или ставить как есть?
Ладно, Утро- Вечера...

#37 от 02/07/2019 18:15

Для выхода из тупика, отказался от ИК схемы, пока.
Исходя из мысли, что сам ИК приёмник может "засвечиваться" - ловить помехи и влиять на работу всей схемы....
....Утопия, контрольный светодиод бы отмаргивал, наверное? Но моргал только при нажатии кнопок ИК с пульта.

Загрузил другую программу, с морганием 3 светодиодов - всё сразу заработало.
С ИК надо ещё разбираться.

#38 от 07/07/2019 21:47

Не пропадал, делал очередной "нужный" девайс. Когда танцору кое что мешает...
Собрал на базе этой очередной схемы из интернета свой испытательный стенд. Все соединения к выводам микросхемы идут через перемычки.
Добавил ещё светодиодов, для нагрузок, добавил Пищалку- Буцер и выход на динамическую головку через электролит с усилителем на ВС817.
Установил IR приёмник TSOP1736 , с возможностью подключения его выхода к схеме. По постоянке уже запитан. Всё это собрал на одной плате.
Ищю ещё схем- прошивок, для испытания. Пока мало что нашёл. Если у кого есть ссылки прошу указать, буду пробовать
То что нашёл проверил работает.
С ИК ещё не разбирался, но надо,
PS: С этим ИК приёмником чушь какая то, работает. Включает- выключает, но по какой то своей логике.
На пульт реагирует, но не делает то что в программе написано.
Надо другую прошивку искать.

#39 от 08/07/2019 21:06

Всё!
Получилось!
Оказалось прошивку "не той системы" взял. Хотел IR управление нагрузками , а "вкачал" IR удлинитель.
Разница, конечно, существенная.
Правда, при этом, ещё раз запорол микруху фьюзами.
Но ....так как реаниматор уже был под руками, за пару секунд востановил.
Закачал новую прошивку и сразу всё заработало.
Фьюзы больше не трогаю, так как, видимо всё программно предусмотренно, и начинает сразу работать, после закачки программы.
Программатор использую- Понипрог, а прошивки .hex
Нагрузки управляются ИК пультом, в той логике в которой ты её задаёшь.
Всем спасибо.
Тему пока не закрываю, может ещё чего запорю.

#40 от 11/07/2019 22:43

Собрал тестовую плату, на базе из интернета, добавил только немного своего.
(базовая схема, несколько постов раньше выкладывал.)
На музыку ещё не проверял, надо прошивку найти музыкальную.
А с выходами на нагрузки А В С работает отлично. ИК приёмник у меня стоит TSOP1736.
Жирные "пятаки" - контактные площадки куда светодиоды подключаются, чтоб выхода
проконтролировать,. на наличие сигнала.
Для IC ATtyni13 установлена панелька 8 ног.

Два провода, красный от Плюса и синий от минуса, для возможных различных применений или сброса, или переключения рода работы программы. Замыкая их на нужный выход микросхемы.
Попадаются такие.
Увидите ошибки- пинайте.

PS:Закачал музыкальную прошивку, проверил на тестовой плате.....Прекрасно работает.
И на одну "пищалку" и на оба сразу - динамик плюс пищалка.
Нужно только концы входа УЗЧ подпаивать к нужным площадкам.
Если динамик не предполагается устанавливать, то его просто не припаиваешь к контактным площадкам- ставишь только пищалку.
Если же предполагается, пищалку не ставить, а ставить динамик то, вместо пищалки, на его место, нужно установить резистор, номинал подобрать самому.
Всё Тему закрываю.
