Samsung SCX 4720fn Ремонт блока подсветки сканера

  Список форумов » Периферийные устройства

Следующая тема · Предыдущая тема
АвторСообщение
borrik
Заглянувший
Сообщения: 2

Сообщение #1 от 27/02/2014 21:25 цитата

Приветсвую!
Сгорел мфу c вонью и дымом.
Первое что заметил - нагар под стеклом сканера возле самой каретки.
Разобрав устройство увидел к тому же взорвавшиеся электролитические емкости в основном БП. Заменил. Устройсто ожило, печатает, панель работает, податчик щелкает соответственно все в порядке кроме подсветки лампы сканера.

Снял каретку и демонтировал плату питания.

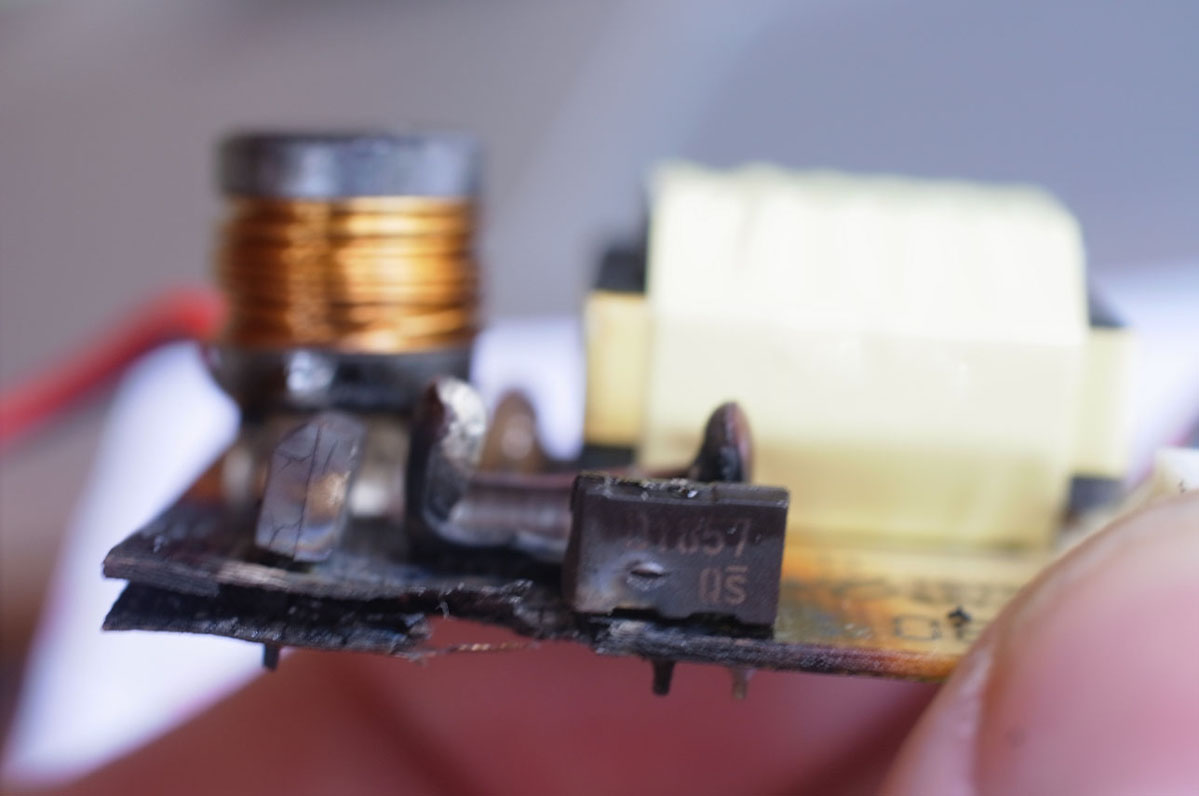

Стало ясно что выгорела часть схемы - угол с двумя транзисторами и керамическим конденсатором. Тесктолиту и дорожкам тоже конец, но мне удалось срисовать схему, вроде бы правильно.

Схему восстановил, транзисторы с маркировкой D1857 (http://pdf1.alldatasheet.com/datasheet-pdf/view/196823/GTM/GSD1857.html)
заменил на http://html.alldatasheet.com/html-pdf/278301/HITACHI/2SC4934/294/1/2SC4934.html

Включил - не работает. подмигивание
Транзисторы греются, напряжение на входе 28 вольт есть.
Не знаю как проверить сами лампы.

- Может ли быть так что сначала сгорели лампы/а, потом сгорел блок от отсутсвия нагрузки, после чего сгорел общий БП ?

- Как можно проверить лампы или выход на лампы?
Из измерительного есть обычный цифровой тестер до 250в и индикаторная отвертка.

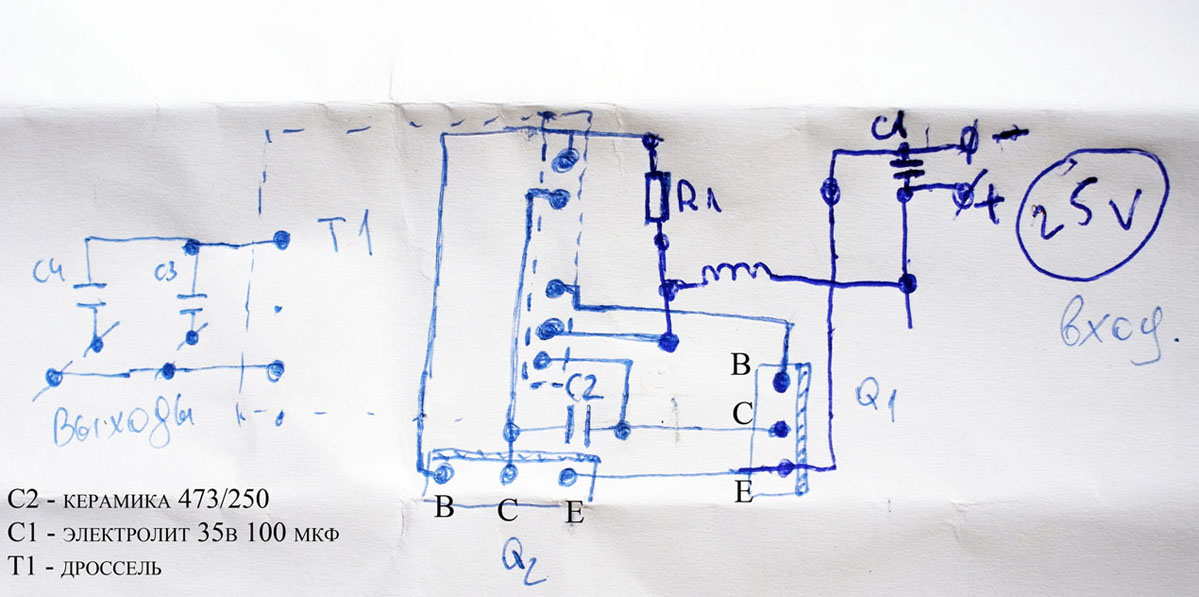

Схема и фотки прилагаются.

Буду рад оветам и мнениям классно!

  RIMG0008.jpg  137.72 КБ  Скачано: 342 раз(а)
  RIMG0004.jpg  149.97 КБ  Скачано: 306 раз(а)
  RIMG0001.jpg  137.21 КБ  Скачано: 316 раз(а)
  RIMG0007.jpg  92.23 КБ  Скачано: 318 раз(а)
Олег Ал
Модератор
<B>Модератор</B>
Сообщения: 997

Сообщение #2 от 28/02/2014 06:55 цитата

borrik писал:
Может ли быть так что сначала сгорели лампы/а, потом сгорел блок от отсутсвия нагрузки, после чего сгорел общий БП ?

Скорее наоборот , из-за вспухших кондеров начал дурить основной БП, и затем последствия
borrik писал:

Схему восстановил, транзисторы с маркировкой D1857 (http://pdf1.alldatasheet.com/datasheet-pdf/view/196823/GTM/GSD1857.html)
заменил на http://html.alldatasheet.com/html-pdf/278301/HITACHI/2SC4934/294/1/2SC4934.html

А ничего, что по приведенным даташитам ,ток коллектора отличается в 10 раз?
borrik
Заглянувший
Сообщения: 2

Сообщение #3 от 28/02/2014 11:41 цитата

Да, действительно, спасибо! В нашей деревне негусто с запчастями и такой ремонт мне не под силу. Я нашел в интернет-магазинах готовые инверторы и CCFL трубки за копейки, просто куплю готовый блок...
