Опознать микросхему

  Список форумов » Даташиты

Следующая тема · Предыдущая тема
АвторСообщение
view1
Участник
Сообщения: 172

Сообщение #1 от 23/04/2020 11:15 цитата

С тремя выводами похоже стабилизатор даташит не нашел надпись в три ряда:
712
305
5v
power1
Передовик
Сообщения: 1240
power1

Сообщение #2 от 23/04/2020 13:26 цитата

равнодушие
view1
Участник
Сообщения: 172

Сообщение #3 от 23/04/2020 14:00 цитата

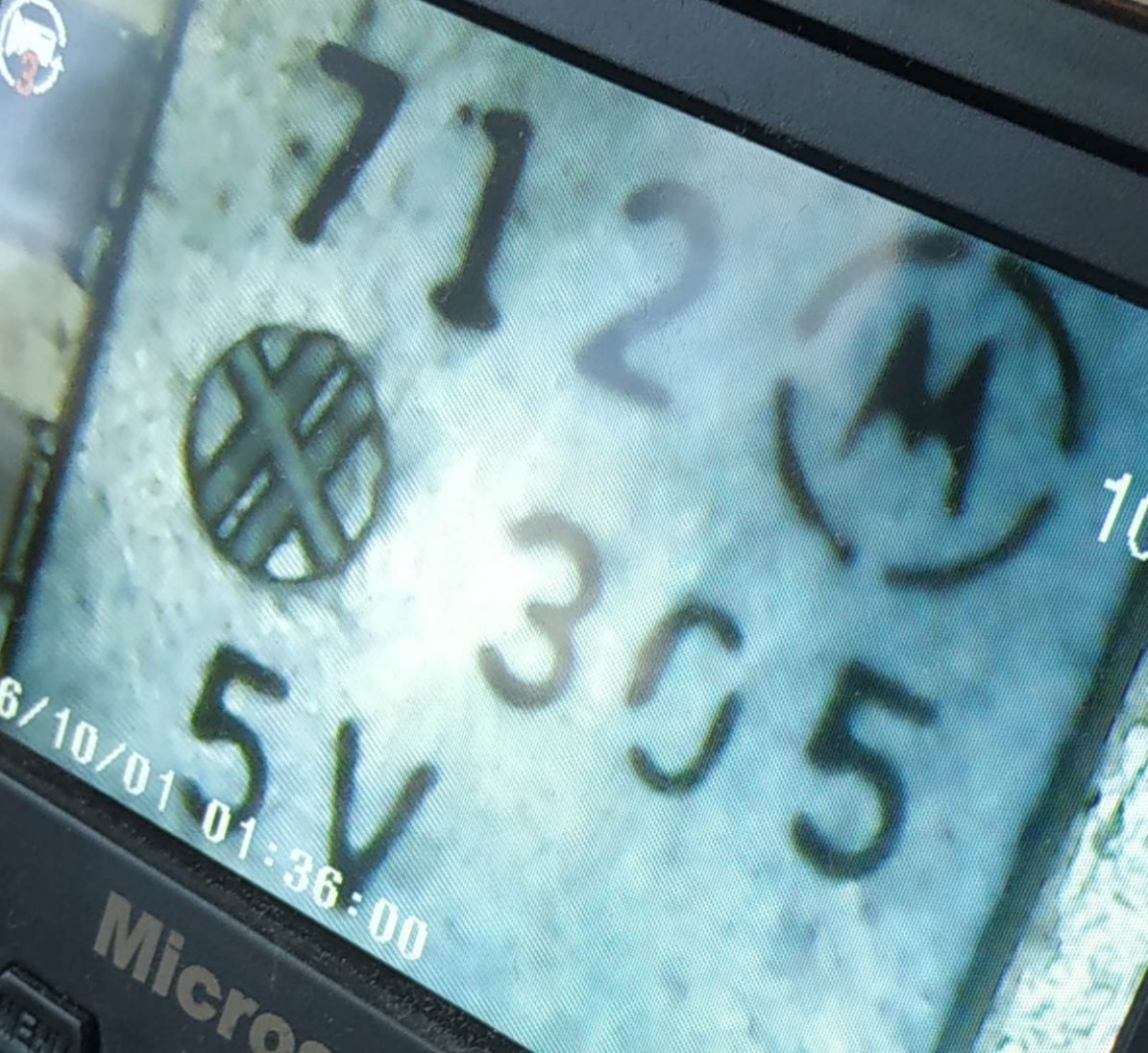

Фото

 Описание:
 Размер файла:  503.86 КБ
 Просмотрено:  97 раз(а)



Kostik1984
Участник
Сообщения: 264
Kostik1984

Сообщение #4 от 23/04/2020 17:52 цитата

Этож надо суметь такое фото выложить, что даже не поймёшь, какой корпус.

Иньжынер, написал бы хоть название корпуса.
iv-9
Фанат форума
Сообщения: 6160
iv-9

Сообщение #5 от 23/04/2020 18:33 цитата

И фото монтажа на плате не помешало бы.
Valeriynew
Передовик
Сообщения: 1792

Сообщение #6 от 23/04/2020 23:06 цитата

view1, конкретно же написано "5 V"...
view1
Участник
Сообщения: 172

Сообщение #7 от 24/04/2020 17:01 цитата

Нужна просто распиновка, товарищ попросил а я у вас ,выходит никто не в курсе да и ладно.

  IMG_20200424_165501.jpg  172.21 КБ  Скачано: 112 раз(а)
iv-9
Фанат форума
Сообщения: 6160
iv-9

Сообщение #8 от 24/04/2020 17:22 цитата

Обычно у стабилизаторов 2 стандартные распиновки (слева направо) :
1 - GND(ADJ) 2 - OUT 3 - IN
1 - IN 2 - GND 3 - OUT
Для чего и нужно фото монтажа с обвязкой.
view1
Участник
Сообщения: 172

Сообщение #9 от 24/04/2020 17:32 цитата

Я в курсе этого, пробовать так деталь в одном экземпляре

ДОБАВЛЕНО 24/04/2020 18:34

Аппарат далеко
Койкого21
Участник
Сообщения: 217

Сообщение #10 от 24/04/2020 21:07 цитата

Цитата:
view1, конкретно же написано "5 V..
. Ну и ...что сие значит?
view1 Это MTD3055V
view1
Участник
Сообщения: 172

Сообщение #11 от 25/04/2020 07:21 цитата

5 вольт 5 вольт, это mosfet N канал

  2303967-1.pdf  446.7 КБ  Скачано: 131 раз(а)
iv-9
Фанат форума
Сообщения: 6160
iv-9

Сообщение #12 от 25/04/2020 15:12 цитата

А зачем повторяться, сказал уже Койкого21. А даташитов хоть залейся.
view1
Участник
Сообщения: 172

Сообщение #13 от 25/04/2020 15:23 цитата

Ты сам сказал что сие стабик
iv-9
Фанат форума
Сообщения: 6160
iv-9

Сообщение #14 от 25/04/2020 15:32 цитата

Отвечаешь? Покажи, где я конкретно указал, что именно это стабик. Я говорил о фото монтажа с обвязкой - по нему зачастую можно определить компонент или его тип без всяких надписей.
view1
Участник
Сообщения: 172

Сообщение #15 от 25/04/2020 17:24 цитата

Про фото монтажа да, про распиновку стабиков говорил я подумал что на это намекаешь, хватит не будем
iv-9
Фанат форума
Сообщения: 6160
iv-9

Сообщение #16 от 25/04/2020 20:50 цитата

Ты сам сказал в стартовом сообщении, что "похоже стабилизатор". Я дал информацию для размышления и сравнения по монтажу. Удачи.
