Сигнальная цепь pLAN соединяет:
контроллер CAREL 5+ (трансивер VP3082)
https://clck.ru/PjRCw
и пульт PGD1000EV1 (трансивер ST485B)
https://static.chipdip.ru/lib/270/DOC000270674.pdf
через тф. разъем J10 (95003-2661 — CONN MODULAR JACK 6-6 VERT):
https://www.molex.com/pdm_docs/sd/424106170_sd.pdf
1: +24V,
2: GND,
3: +Tx/Rx ,
4: -Tx/Rx ,
5: GND,
6: +24V.

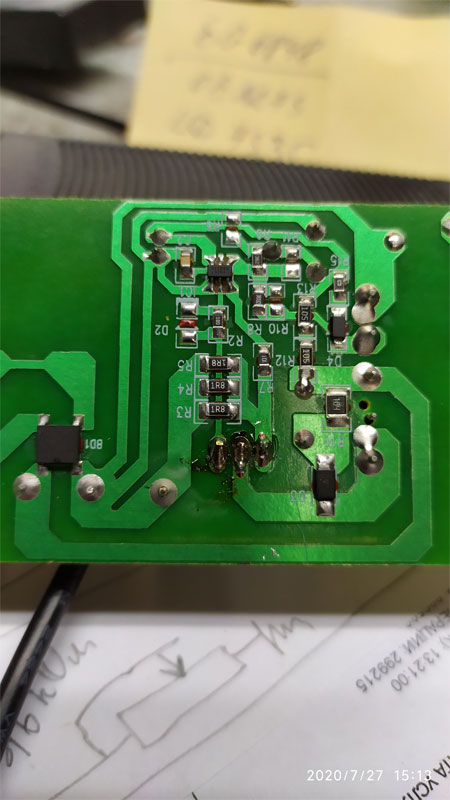

Защитные элементы светло-коричневого цвета, размером, как SMD резистор 1206.
Без позиционного обозначения на плате и маркировки на корпусе элементов.
SMD тестер определяет эти элементы, как конденсаторы - 4.7 нФ.
Сигналы pLAN с исправного контроллера ( разъем J11), без пульта:
+Tx/Rx
-Tx/Rx
По схеме эти элементы шунтируют сигнальные цепи +Tx/Rx , -Tx/Rx на GND.
В случае их пробоя выгорает предохранитель в контроллере в цепи GND,
который выглядит точно так же, без позиционного обозначения и маркировки.
Дроссель или предохранитель - ?
IMHO
Это низковольтные варисторы и предохранитель.
1 - Допускается ли установка супрессоров SMF7.A (диод защитный 7V, 200W) корпус [SOD-123FL],
вместо неизвестных элементов в цепи Tx/Rx pLAN - ?
https://www.chipdip.ru/product/smf7.0a
2 - Допускается ли установка самовосстанавливающегося предохранителя
(MF-MSMF030, 0.3 A, 1812, MultiFuse SMD)
вместо неизвестного защитного элемента в цепи GND pLAN - ?
https://www.chipdip.ru/product/mf-msmf030 |
|
