LCD TCL 32E77NH20 шасси MT01 нет сигнала с антенного входа

  Список форумов » LCD-телевизоры и плазменные панели
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #1 от 06/11/2016 10:30 цитата

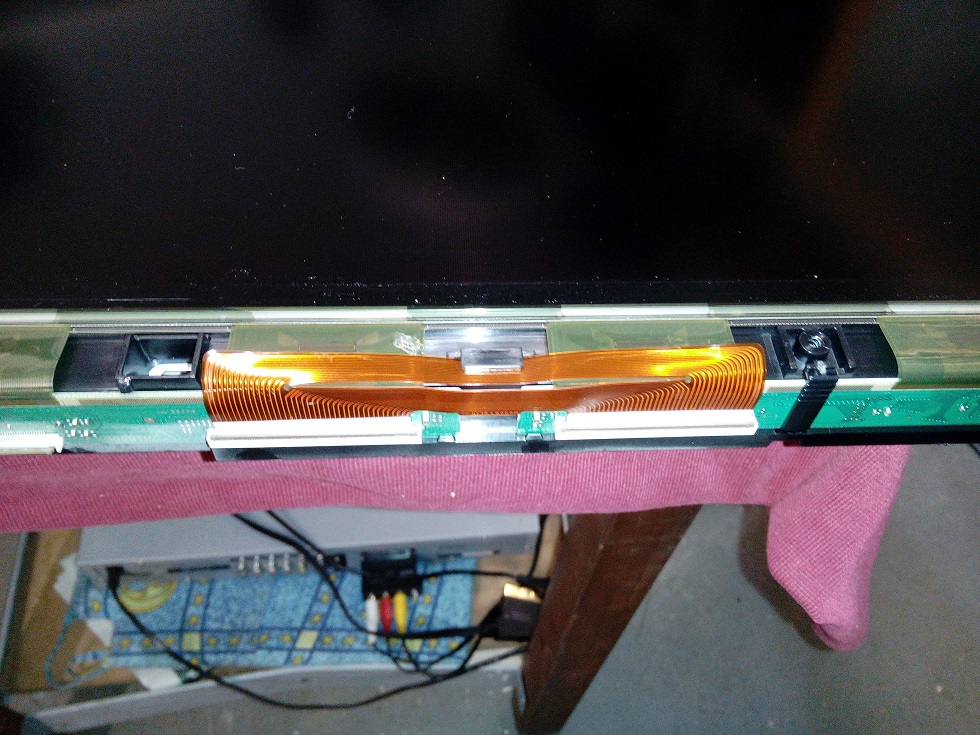

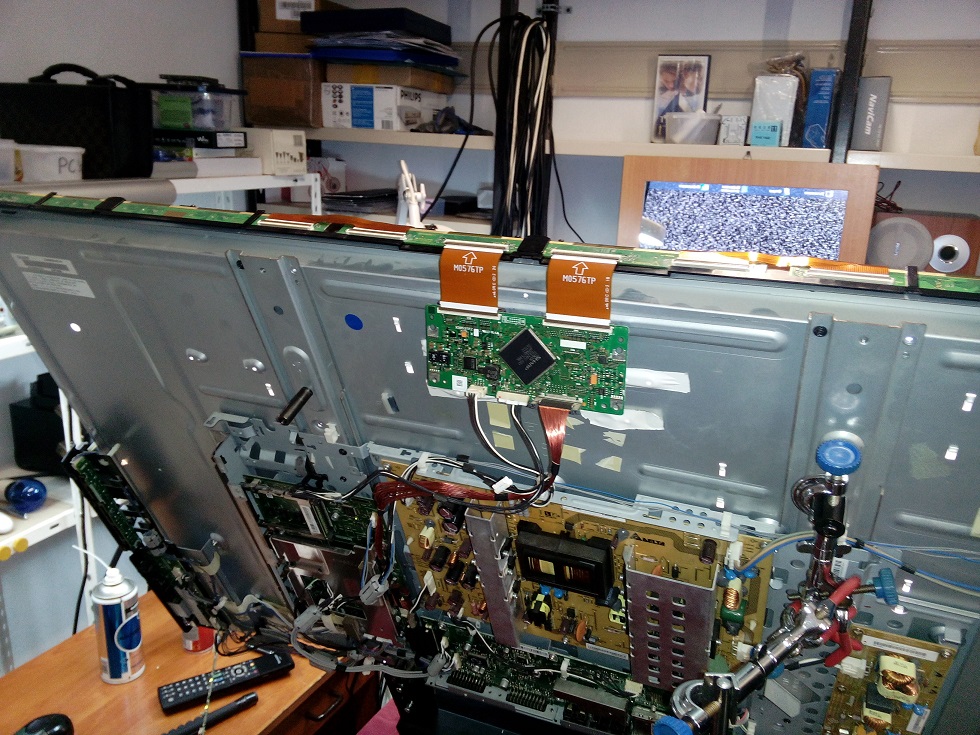

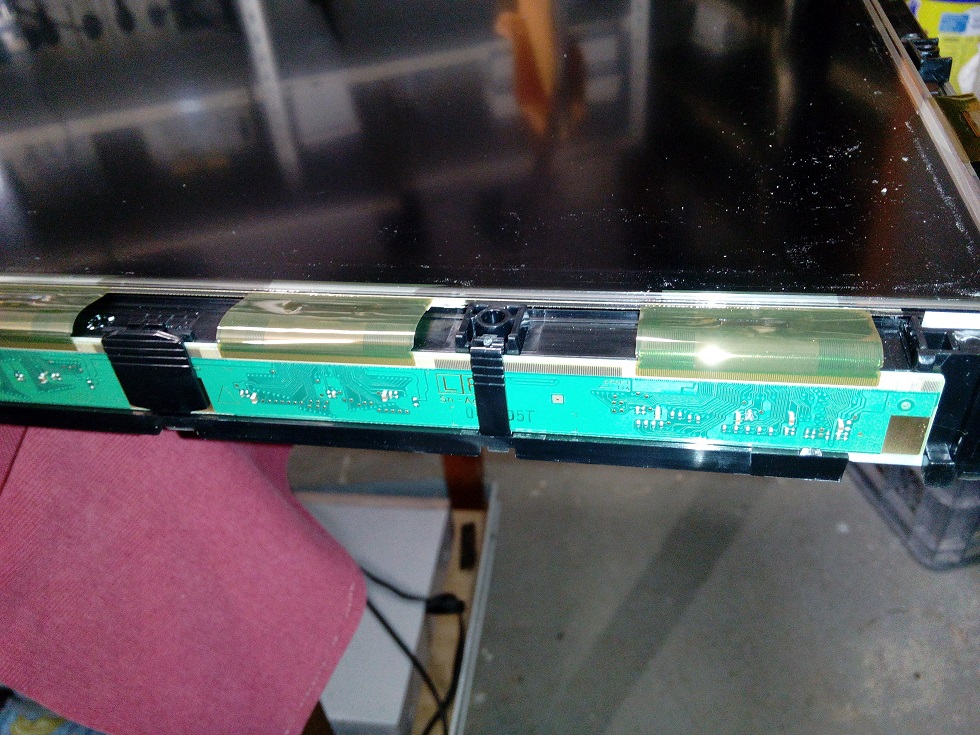

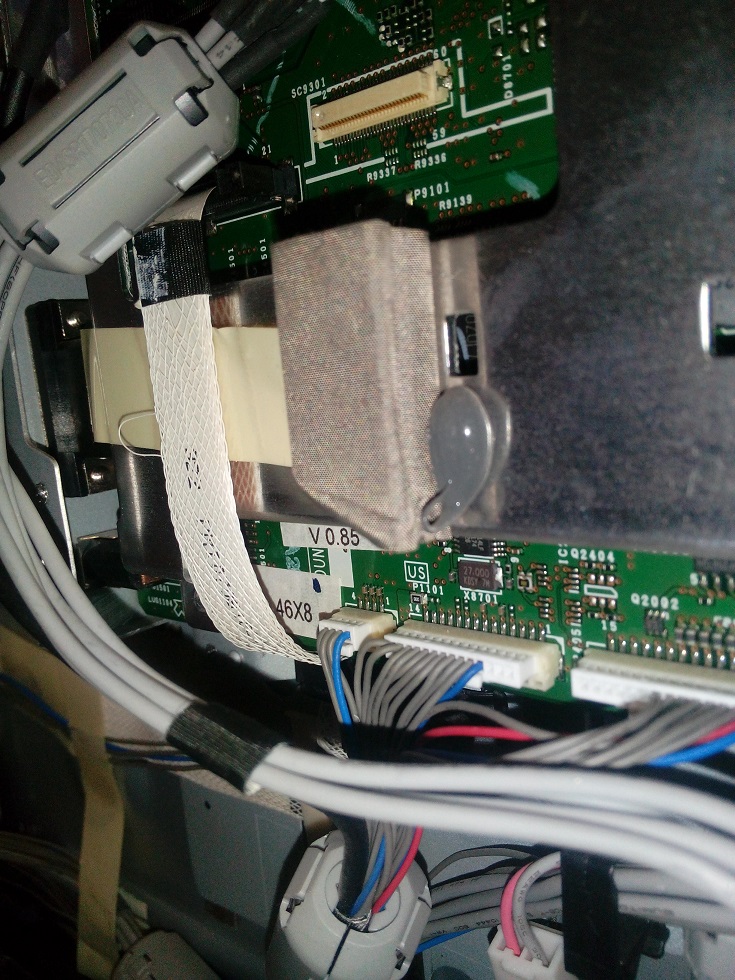

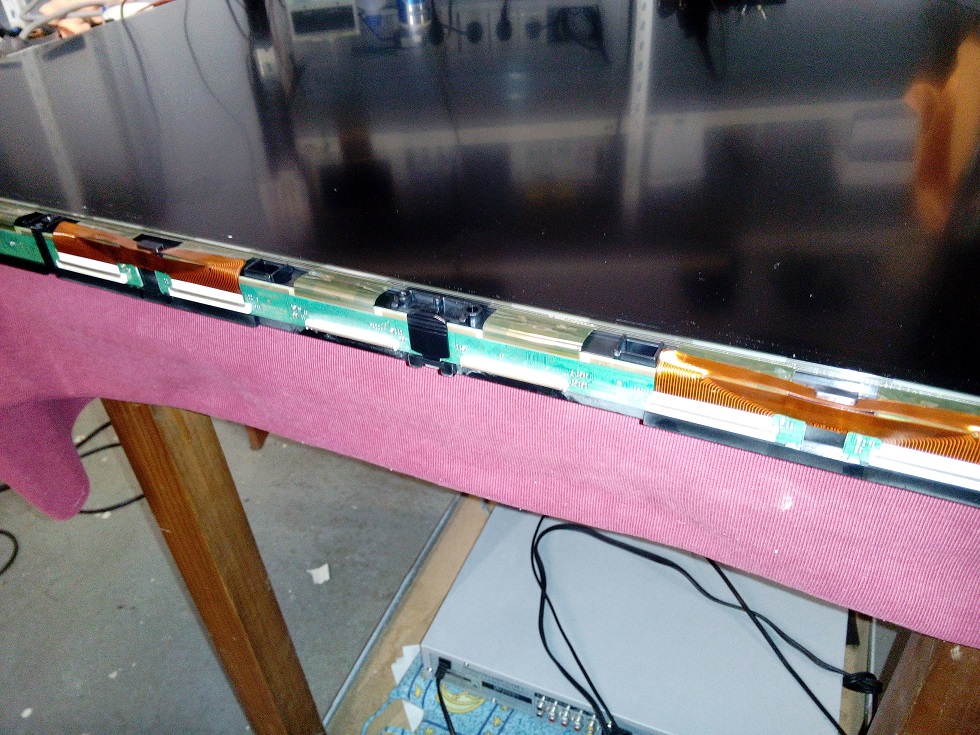

Достался старый тв LCD TCL 32E77NH20 шасси MT01. Включается, нет сигнала с антенного входа. С ДВД изо есть, разделенное по вертикали (одна половина - зашумленное изо, другая - четкое изо). Программа мткtool 2.42R. Адаптер на MAX3232 питается от разъема J3 на майне.Считал флеш. Показало окошко "ошибка чтения". Нажал в этом окошке ОК. Сохранило файл bin в папку, где лежит программа МТК. Прошил скачанным дампом. Считал снова. Оказалось зашилось только некоторое начало, дальше пусто.
Что делаю не так?
REKKA
Фанат форума
Сообщения: 3722
REKKA

Сообщение #2 от 06/11/2016 10:41 цитата

Фото изображения и замеры давай
victorx
Передовик
Сообщения: 2116

Сообщение #3 от 06/11/2016 10:42 цитата

разделенное по вертикали (одна половина - зашумленное изо, другая - четкое изо).= а без сигнала?

ДОБАВЛЕНО 06/11/2016 11:43

фото бы
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #4 от 06/11/2016 10:46 цитата

Без сигнала уж не помню как было. А с таким прошиванием тв уже не включается... Ща покажу родной дамп и то что вычитал после "прошивания".
victorx
Передовик
Сообщения: 2116

Сообщение #5 от 06/11/2016 10:53 цитата

стопыч писал:
Без сигнала уж не помню как было. А с таким прошиванием тв уже не включается... Ща покажу родной дамп и то что вычитал после "прошивания".
все приплыли браво! у тебя проблема походу в железе была
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #6 от 06/11/2016 10:56 цитата

Вот каким прошивал и что получилось:

ДОБАВЛЕНО 06/11/2016 11:57

Терь надо понять че не шьется полностью...

ДОБАВЛЕНО 06/11/2016 12:06

Ща смерил 3,3в на разъеме для адаптера - кажет 3,27в. Питание платы тюнера кажет 4,94в.

ДОБАВЛЕНО 06/11/2016 12:13

5в с источника только. Остальные то выключены.

  TV TCL proshivka.rar  462.67 КБ  Скачано: 186 раз(а)
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #7 от 06/11/2016 11:42 цитата

скрины с МТКтул.

  600.rar  504.71 КБ  Скачано: 171 раз(а)
REKKA
Фанат форума
Сообщения: 3722
REKKA

Сообщение #8 от 06/11/2016 12:03 цитата

Изначально дефект был не в прошивки ,а в чем-то, другом ты его начал шить и загнал аппарат в лялю теперь вообще , ПРЕКРАСНО СТАЛО!!!!!!!!
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #9 от 06/11/2016 12:18 цитата

REKKA, поскольку флеш программой МТК определяется верно, то скорей проц и флеш живы. Да и подключаю всё при отключенном от сети. И массы тв и компа соединены. Мож в настройках МТК чего не так? Подему дамп не льется во флешь? Ща отдельный источник 3,3в сделаю. Если флешь определяется верно, могу я быть уверен, что ТХ и RX повесил верно? Да и считывает же оно из флеши.
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #10 от 06/11/2016 14:06 цитата

убрал птицу High Speed. Стало читаться без ошибки! А пишет пока так же.
gnom69
Передовик
Сообщения: 1783
gnom69

Сообщение #11 от 06/11/2016 23:52 цитата

Прошивал как то и тоже валило так же, не проходит верификацию.Флешь подбросил и OK.
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #12 от 07/11/2016 04:37 цитата

gnom69, процесс прошивки проходит так: определяется флешь, пишет "стираю", затем пишет "запись" но синяя строка не идёт (так и стоИт 0 прцентов, долго стоит. Затем если откл тв от сети, или нажать в проге кнопку отмена записи, которая в это время присутствует вместо кнопки запись, то появляется сообщение об ошибке, и одновременно строка выполнения синеет с 0 процентов в 100 проц-ов.
Флешь можно любую из списка определения флеши? Или точно такую как была?
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #13 от 07/11/2016 05:28 цитата

Нашел в ДВДюхе 29LV160M. Верхняя строка: F MALAYSIA. F с черточкой вверху. Чей логотип? LV - это 3 вольта питание. Подойдет?
Фиг поймешь, кто её родитель...
A-SERVICE
Завсегдатай
Сообщения: 957

Сообщение #14 от 07/11/2016 13:00 цитата

стопыч писал:
Нашел в ДВДюхе 29LV160M. Верхняя строка: F MALAYSIA. F с черточкой вверху. Чей логотип? LV - это 3 вольта питание. Подойдет?
Фиг поймешь, кто её родитель...


Am29LV160M от Spansion или cовместное производство AMD & FUJITSU (буква F c черточкой сверху) , дата шит тут:

http://radio-hobby.org/uploads/datasheet/156/am29/am29lv160m.pdf

А родная какая стоит ?
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #15 от 07/11/2016 22:15 цитата

A-SERVICE писал:


А родная какая стоит ?

SPANSION S29AL016D70TFI02 tsop48.

ДОБАВЛЕНО 07/11/2016 23:36

А та что на ДВДюхе 29LV160TE-70PFTN (после промывки растворителем). фото не мое. Маркировка на моей, как на фото. Впаял. МТКтул не определяет эту флеху. Но прошиву с неё считал. Ни стирать, ни писать нехочет (ну, вопервых она не определяется).




стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #16 от 04/01/2017 22:00 цитата

Пришел адаптер к TL866. Зашил флешь прогером. Вернулось в первоначальное. Дорожка настройки пробегает до конца, программ не видит.
Надо наверное разбираться с платой тюнера. На экране шум, как вроде бы без антенны.
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #17 от 04/01/2017 22:46 цитата

С видеовхода изо есть. Так же поделенное на: лево - четкое, право - с шумком. Граница посредине вертикальная заметна. Не замечено на изо красного. Желто-синим кажет.
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #18 от 05/01/2017 03:11 цитата

Подкинул вместо 32 , 64тую епромину. Цвет пошел. Деления на два поля (лево, право) незаметно. Наверное его нет!

ДОБАВЛЕНО 05/01/2017 04:31

Эфирные каналы тоже пошли! Всё хорошо.
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #19 от 05/01/2017 15:32 цитата

Рано обрадовался... Отработал телик вссю ночь. Утром выключил. А при включении вылезло "родовое проклятие" (родительский контроль)!
Приходится снова настраивать программы.Как его снять? перечитал уже кучу всего. Коротил пятую и шестую ногу епромки 24с64, проц её прописывает видимо с другой матрицей, изо чуть ли не негатив. Зашил родную 24С32 прошивой (приложил), стало изо снова хорошее.

  thomson__32m71nh20__mt01_eeprom_24c32_16_bit_________578.rar  993 Байт  Скачано: 181 раз(а)
стопыч
Фанат форума
Сообщения: 3133
стопыч

Сообщение #20 от 06/01/2017 00:29 цитата

Нарыл на просторах еще епром. Зашил "нарытым". Работает. Выключал в дежурку и опять включал, родительский пароль не просило.
Каналы помнит. Погляжу еще, а то вчера вишь, порадоваться поспешил...
