nemax9421
|
Имеется акустическая система 5.1 BBK FSA-7800
Управление: M62446AFP
Проц: qs7785cf
с проблемой: нет звука через шины AUX, CD, DVD
Все микросхемы УМ исправны, 6 шт TDA 2030 (4шт на 4 сателлита и 2шт на центральный сателлит) и 1шт lm1876t на сабвуфер
Если запускать сигнал через шину 5.1, то все сателлиты, включая сабвуфер, работают. А вот если запускать сигнал через одну из трех шин (AUX,СD, TV) звук на выходе отсутствует
На плате обработки сигнала стоят 3 мультиплексора (1шт CD 4025 и 2 шт 4053) питание на них есть.
Сигнал с ног 14,15,4 мультиплексоров 4053 (в режиме DVD 5.1) есть

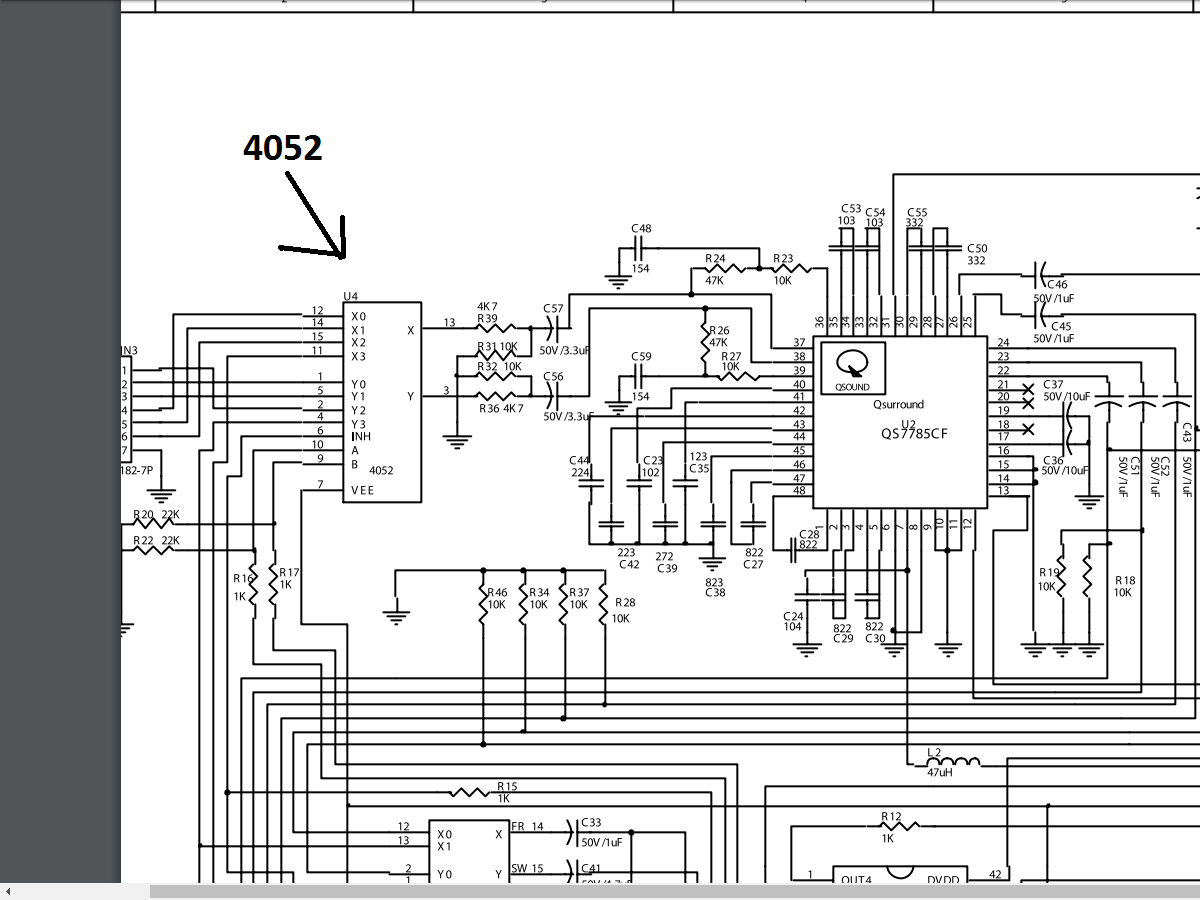

Сигнал с 13 и 3 ноги мультиплексора CD4052 (в режиме AUX) есть
Схему прикреплю
.png 124.93 КБ Скачано: 167 раз(а)
2.png 143.46 КБ Скачано: 175 раз(а)
BBK FSA-7800.pdf 5.07 МБ Скачано: 218 раз(а)
|
|
