DIALOG AP 200 греется LM1875

  Список форумов » Музыкальные центры и усилители

Следующая тема · Предыдущая тема
АвторСообщение
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #1 от 30/05/2020 10:47 цитата

Друзья, такая беда, принёс товарищ почти не поработавшую акустическую систему, ей реально 3 месяца от покупки (вернуть проблема), решили копать..

Сказал что всё играло-пело и вдруг пошёл дым..
Ну я не стал включать, ибо джин второй раз уже не должен выйти)).. Увидел сгоревшую: LM1875, и как раз у меня в загашнике был лишний новый LM1875, запаял, обвязку прозвонил, всё целое...
Собираю, включаю, подаю на вход звук и всё классно....
Ну, думаю, соберу и отдам....
Но мой внутренний перфекционист решил пощупать усилки, и они были пиздецки горячие (50-60 градусов, ну я подумал: Раз нагрузка была, а это класс AB вполне возможно...
Я подождал когда это всё остынет, и включил систему заново, но без подачи на вход звука, в итоге нагрев такой же....
выходит что микросхема в самовозбуде....
И ещё заметил косяк: При включении система автоматически поднимает VOL до 20 единиц (из 30 возможных), что приводит к моментальному повышению уровня и собсна нагрузки на усилки...
Ну это ладно... я даже пробовал сразу же понизить VOL до ноля, даже в MUTE всё равно эти транзисторы греются...

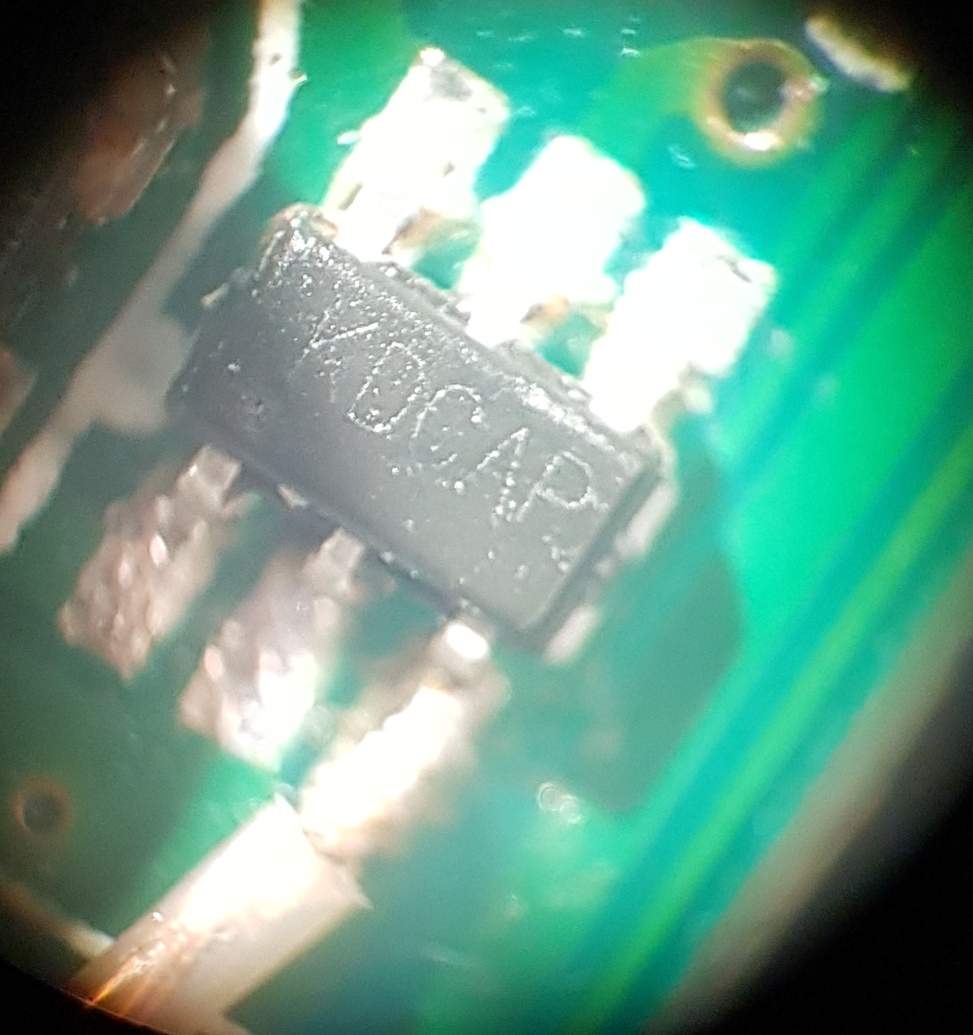

В составе: 2шт: LM1875 и 1шт D2030D, управляет звуком я так понимаю: csc2313f
ни шума, ни гула... всё чисто...но какого чёрта самовозбуждаются усилки...
Причём я решил проверить ещё одну теорию, и открутил радиатор и решил пощупать по какому принципу они греются, в итоге выяснил что первый греется усилок который я не заменил, ибо с виду и по замерам он живой....
Друзья, подскажите, как успокоить усилки, и меня заодно улыбка)
n max
Модератор
<B>Модератор</B>
Сообщения: 16650

Сообщение #2 от 30/05/2020 11:54 цитата

Сначала отцепить вход этих лм от остальной части схемы чтоб прикинуть где есть возбуд.Возбуд можно видеть осцилом или контролируя ток покоя усилителя.А там определившись где уже копать обвязку соотв микросхем.
Возбуд может быть из-за неправильной разводки печатных плат тут уж без глобальной переделки не выкрутиться--поэтому и назад не принимают--продавцы уже в курсе что это гуано

ДОБАВЛЕНО 30/05/2020 11:55

ток покоя должен быть 40-80ма на одну микросхему так в дш написано
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #3 от 30/05/2020 12:15 цитата

n max писал:
Сначала отцепить вход этих лм от остальной части схемы чтоб прикинуть где есть возбуд.

Я так понимаю что надо изолировать ногу номер 1 (V+) и на этой точке проводить замеры осликом, на предмет положительных показаний?
n max писал:
Возбуд можно видеть осцилом или контролируя ток покоя усилителя.

ток покоя.... он контролируется по выходу или по входу?..
Я первый раз так глубоко полез анализировать усилки.... пока не всё понятно... извиняюсь за тупые вопросы..
birluk
Передовик
Сообщения: 2123
birluk

Сообщение #4 от 30/05/2020 12:23 цитата

DimonNT, https://forum.cxem.net/index.php?/topic/126984-%D1%83%D1%81%D0%B8%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C-lm1875-%D0%BE%D1%87%D0%B5%D0%BD%D1%8C-%D0%B3%D1%80%D0%B5%D0%B5%D1%82%D1%81%D1%8F/
n max
Модератор
<B>Модератор</B>
Сообщения: 16650

Сообщение #5 от 30/05/2020 12:31 цитата

ногу 1 надо отцепить от остальной схемы выпаяв разделительный кандёр-этого обычно достаточно.
Далее отцепляем ногу 5 от остальной части схемы и в разрыв включаем амперметр так мы видим ток покоя
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #6 от 30/05/2020 12:33 цитата

n max писал:
ногу 1 надо отцепить от остальной схемы выпаяв разделительный кандёр-этого обычно достаточно.
Далее отцепляем ногу 5 от остальной части схемы и в разрыв включаем амперметр так мы видим ток покоя

т.е. по сути если я скину кондёр, то у него должна быть тишина, и греться соответственно не должно, если будет продолжать греться, то надо будет шунтировать 5 ногу через амперметр и смотреть чё оно хавает..
Правильно?
n max
Модератор
<B>Модератор</B>
Сообщения: 16650

Сообщение #7 от 30/05/2020 12:37 цитата

Лучше смотреть что она хавает до и после откл.кандёра-тогда можно выводы сделать
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #8 от 30/05/2020 14:28 цитата

Отчёт:
LM1875 - Которую не менял:
Без входа: 110mA
Со входом не стал мерить, сразу заменил на новую, и ток стал 22mA
LM1875 - Которую менял (на фото по середине)
Без входа: 20mA
Со входом: 40mA

TDA2030:
Без входа и со входом: 40-45mA

Без входа я имел ввиду с изолированной 1-й ногой...

После замены микросхемы номер один, которая целая-родная, без входа 20-22mA, а со входом 250mA...и возникает вопрос, что за....
n max
Модератор
<B>Модератор</B>
Сообщения: 16650

Сообщение #9 от 01/06/2020 17:32 цитата

Пробовать на подозрительной микросхеме с динамиком без мерить ток или смотреть осцилом что ей на вход прилетает.
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #10 от 06/06/2020 15:29 цитата

n max писал:
Пробовать на подозрительной микросхеме с динамиком без мерить ток или смотреть осцилом что ей на вход прилетает.

Да понимаете в чём дело, оно и на старой микросхеме как бы работало.... просто я не понимаю какого чёрта она жрёт без динамиков... просто трансформатор подключаю, даже без платы управления, тупо усилок и трансформатор, две микросхемы работают, и потребляют мало, а эта начинает жор....

Завтра попробую к товарищу на осцилл сходить, посмотрим что приходит туда....
Печатку сфотал, попробую дорожки на эту микросхему разрисовать, ибо на 2 микрухи которые нормально работают сигнал идёт от: PT2313 , а на эту, которая греется, вообще из другой точки, причём непонятно откуда, вроде бы дорожка и идёт в ту сторону (в сторону сдвоенного входа через резистор), но обрывается....
Этот греющийся транзистор идёт на "бочку"
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #11 от 07/06/2020 16:08 цитата

Сходил на осцил, там тишина полная, щупаю по входу на ноге №1 около 18 вольт почему-то.... и даже без 5-й ноги, т.е. питания нет, а оно всё равно греется... чё-то похоже китайцы с подключением намудрили
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #12 от 07/06/2020 16:49 цитата

Ребят ещё наблюдение, изолировал 5 и 1 ногу, подаю питание через мультиметр и вижу что потребление растёт от 20ма и дальше, до 40 дождался, и щупаю: Транзистор горячий ....
Вот внимание вопрос: Получается что на вход каким-то образом что-то идёт, раз транзистор самовозбуждается ....
IN+ изолирован.... подаю VCC и транзистор сразу работает..... или чё-то не так понимаю
Причём транзистор который висит на "бочке" (низкочастотник), при подаче, прям ощутимо быстро возбуждается , другие не очень активно.... этот прям быстро ток потребления увеличивает ....
n max
Модератор
<B>Модератор</B>
Сообщения: 16650

Сообщение #13 от 08/06/2020 18:29 цитата

Если там несколько таких микросхем то проще местами махнуть чтоб понять что гонит микросхема или то что к ней подключено.
Не всегда новые микросхемы могут быть полностью исправными
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #14 от 09/06/2020 12:57 цитата

n max писал:
Если там несколько таких микросхем то проще местами махнуть чтоб понять что гонит микросхема или то что к ней подключено.
Не всегда новые микросхемы могут быть полностью исправными

Я вместо старой установил новую, и поведение не поменялось.... вот это и настораживает... либо для AB класса режим "печки" нормальная практика недовольство, огорчение
Я запарился искать как устроен вход на "бочке", не пойму откуда звук идёт, попробую схему отрисовать для понимания....
n max
Модератор
<B>Модератор</B>
Сообщения: 16650

Сообщение #15 от 09/06/2020 20:52 цитата

Да в самом сабе если их несколько просто местами махнуть что понять в ней ли дело
DimonNT
Бывалый
Сообщения: 89
DimonNT

Сообщение #16 от 13/06/2020 18:19 цитата

n max писал:
Да в самом сабе если их несколько просто местами махнуть что понять в ней ли дело

Их всего 3:
Левый канал: TDA2030, Правый канал: LM1875, НЧ: LM1875
Прям не компот, а фарш...
