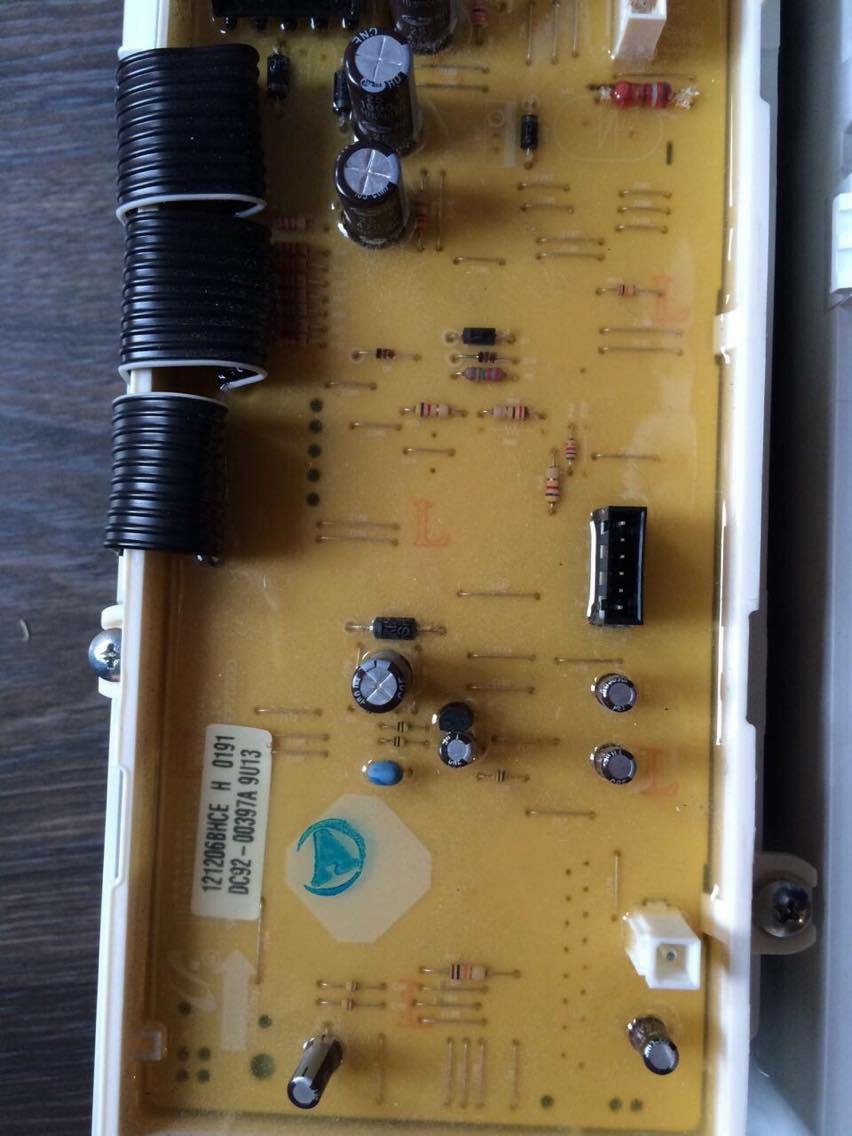

сма ничем не светит, ни на что не реагирует. До стабилизатора 7805 ----- 6,1в, после ---- 4,7в. Что за деталька SOT23 маркировка NV? Должно быть сразу 12в, или это у ИИП дежурный режим (6,1в) ?
ДОБАВЛЕНО 19/01/2016 16:26
Генерацию на кварце наблюдаю только на одном выводе. На другом выводе кварца (не средний) генерации не видать. Должно быть с обеих сторон кварца одинаково, относительно среднего вывода? |
|
стопыч
Фанат форума
Сообщения: 3151
|
NV это KRC246S. Что должно быть на 38-й ноге проца? Pin38 не пробит. Но напряжение на нем = 0. Pin38 через 100ом соединен с одной стороной всех кнопок. На второй стороне кнопки включения 2,4в ошибка, правильно 0,55в, при нажатии падает в ноль. При наж. кнопи включения на базе krc246s ничего не меняется.
ДОБАВЛЕНО 19/01/2016 19:13
6в - это дежурный режим. При закорачивании транзистора krc246 появляется 12в на вых ИИП. Но при этом ничем таки не светит. не пищит. Битых портов в проце не нашел. Надо перепроверить еще раз. |
|
Степашка
Передовик
Сообщения: 1487
|
| На кварце с обоих сторон примерно половина питания должна быть. Даже если резет не сработал. Да и реле там управляется 12 в. Исходи из этого. |
|
стопыч
Фанат форума
Сообщения: 3151
|
Питание 4,77в. С обеих сторон кварца по 2,12в. Пульсации по питанию проца незначительные были. Сгладил, подцепив 470мкФ. Непомогло, не включается.
На reset 4,6в. В УЛНках входы и выходы одинаковы по сопротивлению, относительно "-12".
ДОБАВЛЕНО 19/01/2016 20:37
| Степашка писал: | | Да и реле там управляется 12 в. Исходи из этого. |
Сперва ИИП должен выйти из дежурки и заиметь на выходе 12в вместо шести. А проц не хочет открывать транзистор KRC246..., который, в свою очередь, управляет TLкой431.
Принудительно открывая транзистор, на вых ИИП 12в как с куста. Но индикация "молчит" даж при наличии 12в.
ДОБАВЛЕНО 19/01/2016 20:43
дежурка там примерно так (схема не с этого модуля).
|
|
|
vano282
|
| NV 403A/2 1SMB85A OnSemi 85V, 4.4A, 600W(1ms) |
|
стопыч
Фанат форума
Сообщения: 3151
|
vano282, у твоего NV два вывода, а у моего три!
|
|
стопыч
Фанат форума
Сообщения: 3151
|
| Сетевая синхронизация в этом модуле есть? мож её нет и молчок. |
|
|
алекс1000
|
| стопыч, кинул на почту схему в помощь. |
|
Степашка
Передовик
Сообщения: 1487
|
| Ну еще тогда мс памяти поставь другую, маловероятно, но вдруг.... |
|
стопыч
Фанат форума
Сообщения: 3151
|
| алекс1000, Степашка, спасибо. Синхронизации по сети не обнаружено никакой. Вначале должен быть выход из дежурки, а его нет. Кнопки не текут. При нажатии "включение" никакой реакции кроме на ПИНе проца, соединенного с кнопкой включения, падает с 0,55в на 0. А фактически соединяется с 38-м ПИНом проца. 38-й пин не сидит на "-5в". Почему там 0? порт не пробит. 24с04 тож нет битых пинов. |
|
стопыч
Фанат форума
Сообщения: 3151
|
| Ошибся в счете ПИНов, вместо Pin38 надо Pin37(key-scan). Память ставил новую. Кварц менял. +5в везде, где надо, на проц приходит. GND тож присутствует там где надо на проце. ULNки звонятся, как живые. Не выходит из дежурки... Температурная цепь радиатора СИМа двигла - все живо. Проц отдельно не найти - Нужен исправный модуль! |
|
стопыч
Фанат форума
Сообщения: 3151
|
Сменил индикацию - заработало. Зря по силовому шастал... Дело видно было в проце.
Спасибо всем откликнувшимся. И спасибо в г. Грозный. |
|
|
66Сергей
|
| Какой МК стоит на интерфейсе??? Фото интерфейса увидеть можно??? |
|
