Добрый день, подскажите номинал резистора R88, который стоит в параллели с ёмкостью С52, по цепи термодатчика радиатора микрухи управления движком. СМА выдаёт ошибку tE, датчик ТЭНа исправен (46кОм), резисторы по его цепи отследил до проца (37нога). Получается машинка ругается на датчик TH1. И если можно сопротивление самого датчика скажите, я намерил 28кОм.
 F1089ND.zip 2.9 МБ Скачано: 270 раз(а)
|
|
|
VOVKOR
|
|
xarl
Модератор
Сообщения: 21735
|
VOVKOR,  |
|
|
regiss
|
| fad писал: | подскажите номинал резистора R88,
Получается машинка ругается на датчик TH1. И если можно сопротивление самого датчика скажите, я намерил 28кОм. |
NTC в радиаторе примерно 40-45 кОм.
R88 - 22 кОм.
Для меня тут две загадки:
1. Как этот R88 умудрился сгореть?
2. Когда ошибку tЕ присвоили NTC в радиаторе драйвера мотора? |
|
fad
Завсегдатай
Сообщения: 684
|
| regiss, спасибо за номиналы! Вопросы интересны и мне ибо ТЭН был пробит на корпус, но погорания в таких случаях резистора дежурного питания не произошло, не сгорел ни один резистор по цепи термодатчика ТЭНа, но вышибло R88. Порты проца прозваниваются на корпус 680Ом, думаю живые. Ошибка tE ты прав, относится к NTC ТЭНа, термодатчик припаял напрямую к контактам 1, 4 прям на плату, дабы исключить проводку. Счас заменю R88 и гляну что будет, отпишусь. |
|
fad
Завсегдатай
Сообщения: 684
|
| R88 заменил, ошибка осталась. Сопртивление термодатчика радиатора замерил выпаяв - 50к. На контактах NTC напряжение плавает от 2В до 3,8В, точно также оно плавает и на 37 выв. проца, хотя должно быть 5В, на сколько я знаю. Убирал все смд-кондёры по цепи NTC дабы проверить на пробой - не помогло. Изначально модуль пришёл без реакции на включение, пробита была 7805, заменил, модуль ожил, но проблему ошибки tE так и не могу решить. Склонен думать, что порт проца накрылся, хотя на корпус звонится как и другие порты. Может кто сталкивался с такой бедой, подскажите! |
|
|
regiss
|
| fad писал: | | Изначально модуль пришёл без реакции на включение, пробита была 7805, Может кто сталкивался с такой бедой, подскажите! |
С этого и надо было начинать.
Если пробило 7805, значит по шине GND низковольтного питания "погуляло" высоковольтное. Там кроме сгоревшего R88 должно быть ещё жмуриков.
Что бы при этом остался жив проц, должно произойти чудо. |
|
fad
Завсегдатай
Сообщения: 684
|

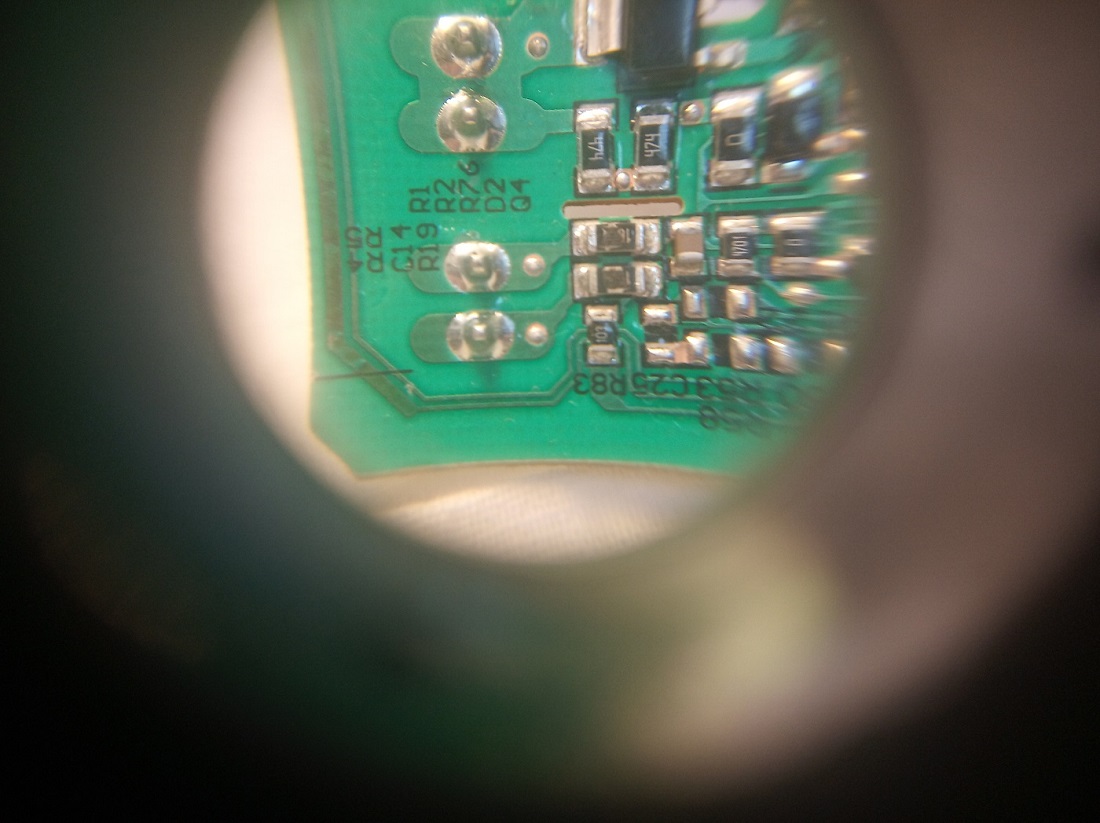

| regiss, снял буззер, отодрал весь компаунд, лупой проглядел резисторы - пока всё живое. Поднял 37 выв. проца замерил напряжение на нём: гуляет от 0,9 до 1,4В. Походу порт умер! |
|
юс
Завсегдатай
Сообщения: 799
|
| а если 37 вывод отцепить сколько тогда? |
|
Kaskad11
Передовик
Сообщения: 2656
|
юс, ты посты выше принципиально не читаешь?
| fad писал: | | regiss, снял буззер, отодрал весь компаунд, лупой проглядел резисторы - пока всё живое. Поднял 37 выв. проца замерил напряжение на нём: гуляет от 0,9 до 1,4В. Походу порт умер! |
|
|
