sergeidd
|
Перестал работать стабилизатор, стал в одном положении и все.
После прочтения форумов, сделал:
Щетки поменял, т.к. не смог снять шестеренку (и нагревал и тянул), что бы поставить новый двигатель.
Собрал все докучи, а стабилизатор так нормально и не работает.
То поедет в одно крайнее положение, то в другое.

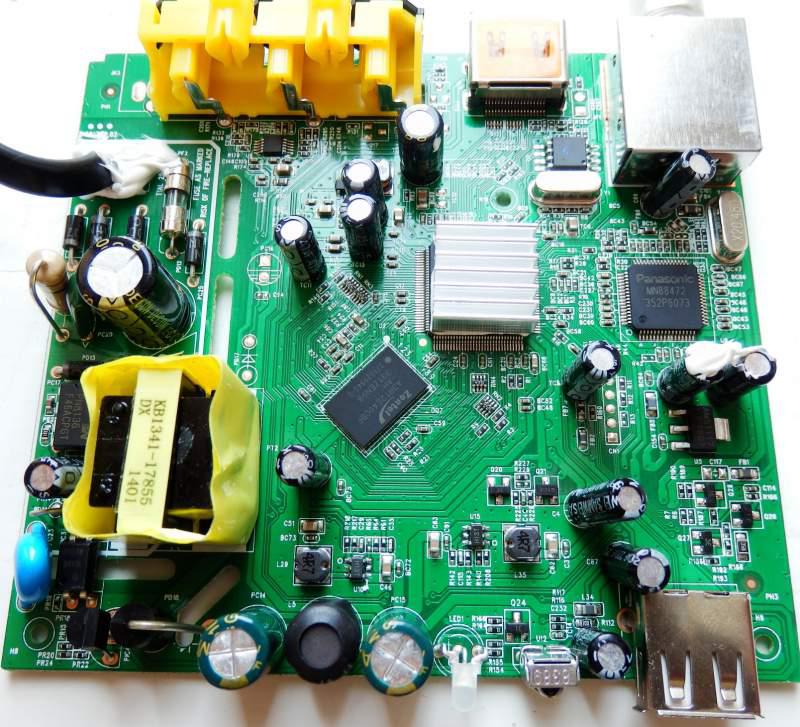

На плате (фото прилагается) вроде все что подозрительное заменил.
1. ULN 2003
2. B 772
3. Электролиты почти все.
4. транзисторы S8050
Плата TL-P04MSV13
Двигатель 38ZY25.
Что еще проверить посоветуйте, а то уже замучал этот стабилизатор.
| IMAGE_275.jpg |
| Описание: |
|
| Размер файла: |
214.26 КБ |
| Просмотрено: |
1413 раз(а) |
|
|
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
| sergeidd, отсоедини ключи управления двигом и продиагностируй этот узел отдельно. ЛАТРом проверяется реакция контролера на изменение входной напруги. |
|
|
kdg59
|
| Меняя щётки полярность ( направление вращения) на двигателе не попутал? |
|
|
ЭлектроДок
|
sergeidd,
методика ремонта странная, менять всё не практично, а порою даже вредно - как в Вашем случае.
Была одна маленькая неисправность -Вы не выявив её начали ремонт и внесли ещё пару неполадок.
1) Что теперь - попробуйте нагуглить схему Вашего стабилизатора.
2) вооружитесь тестером и проверьте соответствие напряжение питания этой платы.
3) подключив обычную крону к жгутику (два провода) от мотора проверьте крутится ли он от одного края до другого, смените полярность, повторите процесс.
4) проверьте два транзистора в верхней части платы на фото.
5) Верните назад микросхемы -если меняли.
Ремонтировал аналогичные стабилизаторы напряжения - ничего сложного нет, просто делайте всё внимательнее и обдумав зачем Вы это делаете.
Удачи. |
|
|
shmon
|
приветствую всех. У меня возникла проблема с данным стабилизатором.
Время от времени начинает крутить мотор туда назад по 10 вольт при неизменном входе, помогите разобраться пожалуйста. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| shmon писал: | | помогите разобраться пожалуйста. |
- привози - сделаю ... |
|
|
shmon
|
 спасибоньки за возможность ремонта, далековато будет привезти, а схемки случаем не будет. У меня плата иная от фото сверху,только 2 микросхемки на плате , у одной имя затерто. Может на словах поясните как можно решить проблему, простой подстройкой потенционометров или сложнее будет  |
|
|
Дмитрий 7
|
Добрый вечер господа. Вот есть тут у меня одная схема думаю сгодиться.
 схема.jpg 111.6 КБ Скачано: 4623 раз(а)
|
|
|
pinout77
|
| Была похожая проблема с Luxeon WDS 10000 (плата была немного другая). При включении привод уводило в крайнюю точку и выбивала защита. Причина - контакт на переменном резисторе |
|
|
shellarua
|
| Есть такой же стабилизатор с такой же платой. При включении на экране была ошибка "повышенное напряжение". Был в обрыве один из транзисторов управления мотором. После замены транзистора, при включении автомата для работы стабилизатора, автомат выбивает выбивает. Мотор работает в оба направления, при подаче внешнего питания. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| shellarua писал: | | автомат выбивает |
- исправность автотранса? |
|
|
shellarua
|
| KRAB писал: | | shellarua писал: | | автомат выбивает |
- исправность автотранса? |
Как проверить? |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
|
tynalex
Фанат форума
Сообщения: 16059
|
| KRAB писал: | | как обычного транса |
Поскольку человеку не знакомо понятие ток холостого хода, то можно по простому объяснить, 220 получает, часть отдаёт мотору, а на остальные - гудит!  |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| Нму достаточно сходить в Гугль и прочесть про ЛАТР |
|
|
zhuns
|
| Дмитрий 7 писал: | | Добрый вечер господа. Вот есть тут у меня одная схема думаю сгодиться. |
У меня отказал стабилизатор LDS-1500 servo. В поисках схемы управления, попал на этот форум.
Огромное спасибо Дмитрий 7, за выложенную схему. Хоть у меня не совсем такая (TL_P04MSV13), но, в основном, она соответствует. Благодаря схеме выявил неисправность: в ULN2003 один канал, управляющий реле, не работал, а один "плавал".
Рекомендую такую методику.
Проверить напряжения +5В, +В и +В1, а также исправность транзистора Q3 (обозначения согласно схемы WDS). При отключенном питания!!!!, вытащил микроконтроллер U2, далее с помощью перемычек имитировал сигналы управления CPU1-4 (Лог0 и Лог1) и далее их прохождение. Не рекомендую, как описывали некоторые участники форума, выпаивание элементов схемы для проверки. Конечно, предварительно надо разобраться, как работает схема.
По сути, схема не сложная. Однако, ее можно упростить с делать более надежной. |
|
|
