bich1
|
Полной схемы не нашёл.
Блок управления включается, режимы задаются и индицируются, но фен и нагреватель не включается.
Найден неисправный( с чего бы) геркон,заменён, при повторном включении, вкючился, но цепь питания нагревателя выгорела( симмистор и спираль остались целыми). Всё восстановил , включил - выгорел геркон.
Теперь при включении - включается, режимы задаются и индицируются, но при замыкании(имитации) цепи геркона
запуска нагревателя и вентилятора не происходит.
Похоже сдохла МСХ контроллера.
Конечно, соплей в жёлтой сборке много, но может что то
тут в схеме.
Подскажите может не только у меня такие чудеса. |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
У тебя спираль не коротит на массу?
| bich1 писал: | | Полной схемы не нашёл. |
Ну хоть что-то подобное бы выложил. Хотя бы блок схему. |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7336
|
| В подобном чуде (новом только что от алика) в разъеме 4 провода были не припаяны. Попросили посмотреть "четанеработает". По счастью ничего вылететь не успело а в разъем полез до включения. |
|
|
bich1
|
|
|
bich1
|
| Контроллер наверное не найти, но схемка может у кого нибудь есть. |
|
|
Lameer
|
| Приходилось отремонтировать подобный фен SEIKO 8858. Покупал первый экземпляр здесь https://www.aliexpress.com/item/220V-110v-Portable-BGA-Rework-Solder-Station-Hot-Air-Blower-Heat-Gun-SAIKE-8858-Heating-core/32322240476.html после того как он сломался и пролежал пол года у меня - купил второй (для образца) там же. Промерил на нем все напряжения и выпаял и проверил все детали из платы, самостоятельно срисовал схему основной платы управления (схему платы микроконтроллера не рисовал - решил, что при ее неисправности ремонт будет проблематичным из-за отсутствия у меня исходной прошивки). Cвою схему я закачал в раздел Прочее здесь http://archive.espec.ws/ Но найти ее там почему-то не могу. Поэтому поводу нее, цветной картинки совпадения распайки проводов от ручки, до разъема и далее к плате, а так же таблицы компонентов обращайтесь в личку - помогу. |
|
misha7
Модератор
Сообщения: 1787
|
| Lameer, А как имя файла? Если помнишь, тогда в поиск |
|
|
Lameer
|
Цитата: А как имя файла? Если помнишь, тогда в поиск
В раздел Прочее -> Мусорка загружал файл: Схема фена SAIKE 8858.jpg
Потом в раздел Схемы загрузил файлы: Таблица компонентов.doc 8-pin разъем.bmp CON2.jpg и CON3-COM2.jpg
Поиском найти ни чего не могу.  |
|
|
Lameer
|
|
|
ysn967
|
| Lameer, большую полезную работу проделал, схему. Вот в ней есть подстроечник v1 1к, и когда его слегка стукнешь, температура выше или ниже пошла. Это я подносил стороннею термопару к соплу и наблюдал температуру. При этом на дисплее стоит заданная температура. Подстроечник менял на новый, всё тоже самое. Или Омный может нужно ставить, или большей мощности. Дело в нём, это точно. Напруги в режиме, согласно вашей схеме. Вот даже только отверткой прикоснешься, и температура на выходе меняется. Чем дольше по времени что то выпаеваешь-то заметно падение температуры на выходе сопла. Приходится задавать выше. Наверное дешевка. LM358 перебирал. Оказывается разъём можно мимо ключа вставить, было такое. Сгорел порт в контроллере. С трудом нашёл такого китайца, выслал мне эту платку. |
|
|
bich1
|
Lameer
огромная благодарность за проделанную работу, схема,монтажка всё понятно
и подробно изложено.  |
|
|
Evg61
|
Lameer.
Огромное спасибо за материал. |
|
|
Serge3
|

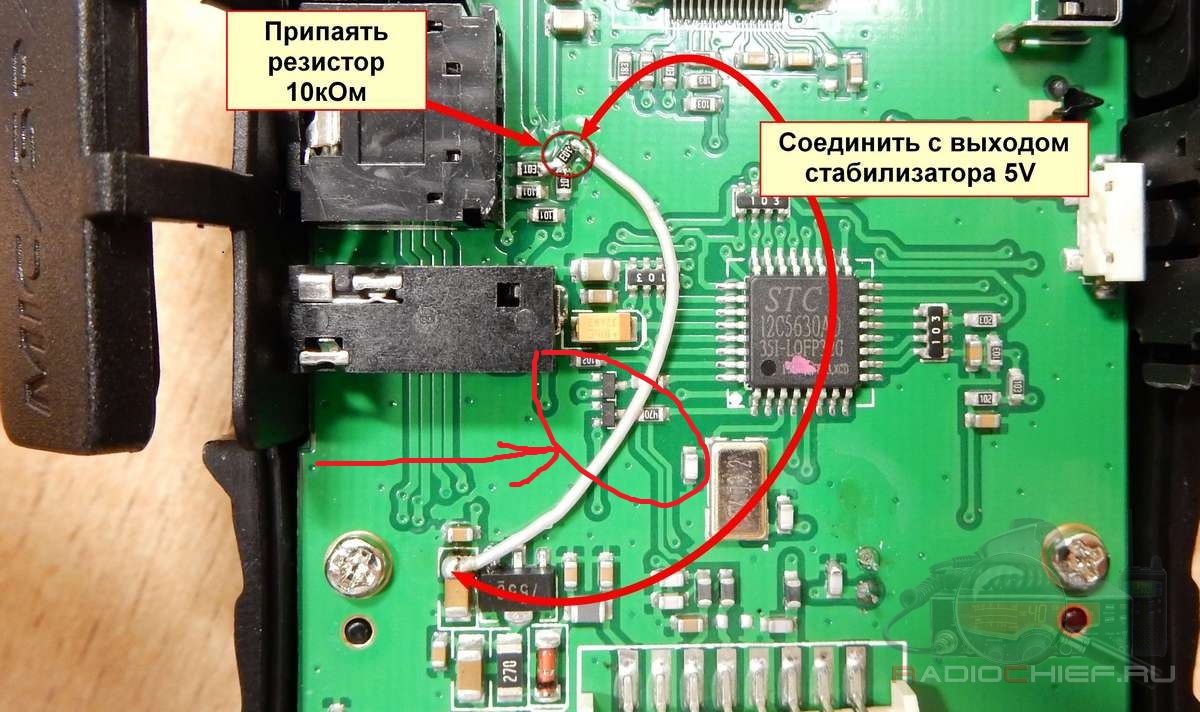

| Точно такая же ситуация, только ничего не сгорало, просто не включился однажды. Контроллер не реагирует на сигнал с геркона. Индикация есть. На кнопки пищит, но не работает. Возможно статикой подбило, сигнал с ручки фена идет сразу в проц. Может хоть керамику вешать китайцам надо было по этой ноге геркона. |
|
