нужна схема сварочного инвентора Ресанта 220САИ, плата GP95

  Список форумов » Схемы и сервис-мануалы
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
valtry.
Новичок
Сообщения: 21

Сообщение #1 от 13/03/2015 09:55 цитата

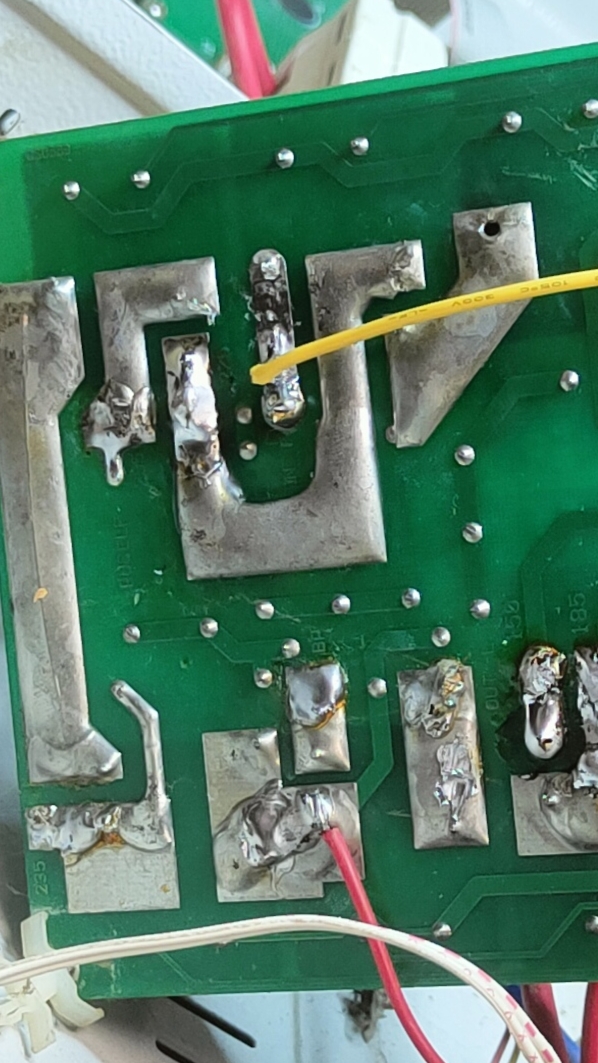

Помогите пожалуйста найти схему Ресанта 220САИ, плата GP95. Перелопатил весь интернет, полно схем Ресанта, но самое обидное, что того участка который сгорел, на других схемах нет.
Сгорели диоды и кондёр (обведено красным).

Исправил


gsn
Фанат форума
Сообщения: 5650
gsn

Сообщение #2 от 13/03/2015 10:23 цитата

valtry., ты наверное, под кроватью фоткал, чтоб блик от вспышки был виден?
С тем же успехом мог бы в пейнте три чёрных точки нарисовать и обвести красным, виднее было бы.

А если ты нашёл похожие схемы, то включай интуицию, не думаю, что все ресанты сильно разнятся.

Щас посмотрел в простом поиске твою ресанту,
да ты лентяй оказывается?! Куева хуча инфы, всё разжёвано, бери да делай, хоть с начала!
gsn
Фанат форума
Сообщения: 5650
gsn

Сообщение #3 от 13/03/2015 12:14 цитата

Здесь есть, ищи.
Ирина Слава
Передовик
Сообщения: 1024

Сообщение #4 от 13/03/2015 13:44 цитата

Если ищите конкретную схему Ресанта 220 САИ, GP95;то ищите Ресанта 220 GP Version 2.0
valtry.
Новичок
Сообщения: 21

Сообщение #5 от 13/03/2015 14:16 цитата

Спасибо. Только где её найти????
Ирина Слава
Передовик
Сообщения: 1024

Сообщение #6 от 13/03/2015 14:28 цитата

Пожалуйста.

  САИ220 V2.0.zip  356.19 КБ  Скачано: 7766 раз(а)
valtry.
Новичок
Сообщения: 21

Сообщение #7 от 13/03/2015 15:56 цитата

Спасибо, я такую уже скачал, там нет тех диодов которые сгорели. У меня на плате напряжение +НТ сразу к этим сгоревшим диодам поступает.
greg4357864
Завсегдатай
Сообщения: 582
greg4357864

Сообщение #8 от 13/03/2015 19:26 цитата

valtry. писал:
Спасибо, я такую уже скачал, там нет тех диодов которые сгорели. У меня на плате напряжение +НТ сразу к этим сгоревшим диодам поступает.

Да диоды там одинаковые, посмотри чуть выше и ищи даташит на них. У меня Ресанта САИ 160Ампер, такая же как у тебя, сравнивал по фото. Только у меня некоторое количество деталей не впаяно, что бы была, как у тебя на 220Ампер.Здесь на форуме есть скинутые схемы на наши ресанты, помню на свою скачивал, когда-то.
Ирина Слава
Передовик
Сообщения: 1024

Сообщение #9 от 13/03/2015 19:36 цитата

Да ёма-ё,кому нужна помощь?Фото чёткое и состав полный.Диоды какие D001-005 и м/c UC3842?
greg4357864
Завсегдатай
Сообщения: 582
greg4357864

Сообщение #10 от 13/03/2015 19:44 цитата

Ан нет у меня плата GP48
valtry.
Новичок
Сообщения: 21

Сообщение #11 от 13/03/2015 20:32 цитата

greg4357864 писал:

Да диоды там одинаковые, посмотри чуть выше и ищи даташит на них.
Дело не в диодах, там схема такая: +НТ идёт на два последовательно соединённых диода потом кондёр 4.7Х450V, другая нога кондёра на корпус. Кондёр пробило диоды сгорели, это понятно, но вот ещё от + ноги конденсатора куда-то идёт дорожка под ТР-2, меня это больше интересует, ведь почему-то конденсатор пробило. Да и с диодами не совсем понятно, может один из них стабилитрон, или ещё что нибудь.

ДОБАВЛЕНО 13/03/2015 21:43

Ирина Слава писал:
Да ёма-ё,кому нужна помощь?Фото чёткое и состав полный.Диоды какие D001-005 и м/c UC3842?
Фото действительно было плохое не моё. Я исправил, залил своё.
Сгоревшие диоды действительно D001 и D005, конденсатор (пробитый) С001, микросхема U1 действительно UC3842.
greg4357864
Завсегдатай
Сообщения: 582
greg4357864

Сообщение #12 от 13/03/2015 20:47 цитата

Вот посмотри.
схемка:

ДОБАВЛЕНО 14/03/2015 01:04

Короче у тебя наипнулся ИБП на 15V на ШИМ UC3842 голливудская улыбка .Он случаем у тебя там не питает кулеры(вентиляторы)?

ДОБАВЛЕНО 14/03/2015 01:14

Мог бы давно уже по схеме включения ШИМ контролера UC3842 отремонтировать. Я набрал её схему включения в Google и их там полным полно.

  РЕСАНТА-САИ-250- GP.rar  865.38 КБ  Скачано: 4703 раз(а)
  Схема РЕСАНТА САИ 220 GP оптроны.rar  100.3 КБ  Скачано: 4304 раз(а)
valtry.
Новичок
Сообщения: 21

Сообщение #13 от 13/03/2015 21:17 цитата

Схемы эти я вчера смотрел, но вроде этих диодов нет, может они стоят только у Ресанты с пониженным напряжением сети до 140 V (у меня такая).
Похоже, что питаются кулеры от ИБП на 15 V, на кулере написано 12 V.
Ирина Слава
Передовик
Сообщения: 1024

Сообщение #14 от 13/03/2015 21:22 цитата

Так вот мы и пришли к "консесусу",что я и хотел. 220 Пн

  САИ-220.pdf  97.26 КБ  Скачано: 4569 раз(а)
greg4357864
Завсегдатай
Сообщения: 582
greg4357864

Сообщение #15 от 13/03/2015 21:22 цитата

valtry. писал:
Схемы эти я вчера смотрел, но вроде этих диодов нет, может они стоят только у Ресанты с пониженным напряжением сети до 140 V .
Похоже, что питаются кулеры от ИБП на 15 V, на кулере написано 12 V.

Да ты, что шутишь,что ли, как нет? голливудская улыбка Всё там есть в 250САИGP.
Если ты не видишь и не понимаешь куда смотришь и что там вообще за схемы то я думаю схема на твой аппарат 220САИGP95 тебе не поможет.
valtry.
Новичок
Сообщения: 21

Сообщение #16 от 13/03/2015 21:30 цитата

Ирина Слава, Спасибо, вроде похоже.
Ирина Слава
Передовик
Сообщения: 1024

Сообщение #17 от 13/03/2015 21:42 цитата

greg4357864,

ДОБАВЛЕНО 13-03-2015 21:50

greg4357864, Вы мил человек немного не правы,все мы с чего начинаем.Даже на Ресанту -220 ПН существует несколько схем.И они различаются между собой в зависимости от версии или как говорят изготовители "в зависимости от контракта". Вот если бы сразу был верно задан вопрос, уже бы и тему закрыли.

  САИ-220 ПН V2.0.zip  352.74 КБ  Скачано: 3296 раз(а)
valtry.
Новичок
Сообщения: 21

Сообщение #18 от 13/03/2015 22:46 цитата

А какой вопрос надо было задать?
greg4357864
Завсегдатай
Сообщения: 582
greg4357864

Сообщение #19 от 13/03/2015 23:48 цитата

Ирина Слава писал:
greg4357864,

ДОБАВЛЕНО 13-03-2015 21:50

greg4357864, Вы мил человек немного не правы,все мы с чего начинаем.Даже на Ресанту -220 ПН существует несколько схем.И они различаются между собой в зависимости от версии или как говорят изготовители "в зависимости от контракта". Вот если бы сразу был верно задан вопрос, уже бы и тему закрыли.

Да я понимаю, что есть кое-какие различия, но не ужели на этот апарат(на эту неисправность) надо искать схему точь в точь. Есть схемы с планарными деталями, замудрёные, когда выгорают, то соглашусь, что надо точную схему, чтобы визуально увидеть и понять, а также номиналы, но здесь и без точной схемы можно обойтись.
valtry.
Новичок
Сообщения: 21

Сообщение #20 от 01/04/2015 14:05 цитата

Аппарат сделал, но возник вопрос, оба вентилятора должны дуть в одну сторону?
