Здесь выкладываем информацию о диагностике неисправностей и их ремонте,
а также ссылки на источники по технической литературе данных телевизоров.


Основные принципы PDP
Пособие по ремонту PDP ТВ.
Пособие по ремонту PDP LG
Дефекты LCD модулей и их устранение
Поиск неисправностей LCD
9е поколение плазмы.
Плазменные панели
Plasma-Service-Manual( справочный материал)
Plasma-Symptoms-and-Cures
Adam1
Заглянувший
Сообщения: 4

Сообщение #2 от 07/12/2008 20:21 цитата

Plasma tips

  Fujitsu_Plasma tips.pdf  433.46 КБ  Скачано: 4882 раз(а)
  PDP42V6.pdf  757 КБ  Скачано: 37339 раз(а)
  Tips.pdf  2.52 МБ  Скачано: 4575 раз(а)
zuev-tv
Передовик
Сообщения: 1385
zuev-tv

Сообщение #3 от 27/05/2009 00:07 цитата

Свежая инфа. по соответствию.

  LCD - Inverter Power Boards.rar  205.94 КБ  Скачано: 9272 раз(а)
zuev-tv
Передовик
Сообщения: 1385
zuev-tv

Сообщение #4 от 24/07/2009 22:06 цитата

Подтекст на "китае" - перевести можно.

ДОБАВЛЕНО 24/07/2009 23:13

  LG-PDP.rar  4.97 МБ  Скачано: 6352 раз(а)
zuev-tv
Передовик
Сообщения: 1385
zuev-tv

Сообщение #5 от 26/07/2009 22:19 цитата

THOMSON 26N90NH10 (повер+инвертор) MIP260T

  MIP260T.rar  119.5 КБ  Скачано: 3001 раз(а)
B.B.
Мастер
Сообщения: 11449
B.B.

Сообщение #6 от 14/08/2009 08:59 цитата

Сравнение технологий ЖК и плазмы.

Обзор управления матрицы LCD.

Матрица имеет структуру похожую на сетку или матрицу.
Вертикально идут шины данных либо еще их называют столбцы. Они представляют из себя прозрачные проводники (прозрачные электроды). Они подключены сверху к столбцовому драйверу (дешифратору). По вертикальным шинам данных передается напряжение для открывания пикселя (то есть яркость).
Горизонтальные линии - это строки (выборочные шины) в местах пересечения с вертикальными шинами данных они изолированы от них. Управляет этими шинами строчный дешифратор. Второе название счетчик-адресcатор, либо просто драйвер горизонтальных шин. Горизонтальный драйвер подает импульс на ту строку в которую надо записать яркость.

Формирование изображения.

Каждое перекрестие это один субпиксель. Запись яркости для матрицы FullHD можно представить как работу цикла. Сперва для 1920*3 транзисторов субпикселей вертикальным драйвером формируются напряжения, а затем проходит первый импульс от горизонтального драйвера и происходит запись этих напряжений в каждый субпиксель (напряжением заряжаются 1980*3 конденсаторов) "выполняется первая итерация цикла" и так операция формирования напряжений и "записи" значений этих напряжений идет по циклу 1080 раз. Таким образом формируется полный кадр. Конденсаторы запоминают заряд пока не прорисуется вся матрица и не начнется новый кадр.

Строчные драйвера.

Строчные драйвера чаще располагаются на "ушках", либо располагаются прямо на стекле. И прикладывают напряжение на затворы транзисторов.
Сигналы драйвера:
1. STVI - импульс с частотой следования кадров или с частотой смены полей. Например у матрицы с частотой 100 Гц это 100 полей в секунду.
2. STVO - выход сигнала для перехода на следующий драйвер.
3. CPV - сигнал строчной синхронизации. Идет на все боковые драйвера параллельно.
4. OE - Идет на все боковые драйвера параллельно.
5. VGH (Voltage Gate Hight)(Von) - Напряжение высокого уровня для открытия транзисторов. (18v - 28v)
6. VGL (Voltage Gate Low)(Voff) - Напряжение низкого уровня для закрытия транзисторов. (обычно -6, но бывает -8v или -9v) Если напряжение меньше -4, -3, или выше, то надо смотреть T-con который формирует эти напряжения.
7. Vdd - Напряжение питания драйвера 3,3v
На ушах драйверов имеются пятачки - контрольные точки.

Столбцовые драйвера.

Они находятся в шлейфах от стекла к планке, либо к блоку T-con.
Их количество зависит от конструкции самой матрицы. Каждый драйвер работает на определенную часть экрана.
Данные поступают на сдвиговой регистр, затем они сдвигаются и заполняют регистры (ячейки строки), далее данные поступают в ЦАП и затем в усилитель.
Отдельно стоит отметить работу ЦАП. Для свое работы ему необходимо опорное напряжение. Для формирования цветовой гаммы к нему подходит 14 напряжений (GAMMA, GMA1...GMA14). ЦАП выставляя на шину свои 8 бит смешивает эти напряжения и формирует необходимое для конкретной яркости напряжение. Встречается неисправность, ЦАПа, когда матрицу заливает одним цветом, например всё становится красным или зеленым. Эта неисправность может указывать на неправильную работу ЦАП.
На столбцовый драйвер приходят сигналы данных ODATA и EDATA они идут 24-битными и поступают на все столбцовые драйвера.
Для синхронизации есть импульсы:
SP - это стартовый импульс загрузки. Когда первый драйвер отработал SP поступает на второй драйвер.
CLK - частота с которой происходит запись в пиксель.
Синхроимпульсы, питание, ODATA, EDATA, GAMMA - все это формируется на модуле T-con.

Автономный режим матрицы.

Этот режим нужен для проверки работоспособности матрицы и сокращения времени на диагностику. В автономном режиме матрица переходит в режим "самотестирования" показывает нам разноцветные поля, шахматное поле, серое поле, белое поле и т.п.
Например если на экране после включения отображаются полосы, то подозрение может упасть как на матрицу, так и на Main Board и на T-con.
Если в автономном режиме матрица нормально работает, то это говорит о том, что у нас нормально работают: матрица, драйвера, синхронизация, T-con и в этом случае стоит искать неисправность например в Main Board.
Не все матрицы имеют автономный режим. Часто не бывает автономного режима у матриц Samsunga.

Включение автономных режимов:

При включении автономных режимов во всех приведенных ниже случаях не забываем про подсветку она должна быть включена.
LG - Отключаем LVDS подаем питание на T-con и матрица переходит в режим тестирования.
- Для включения автономного режима надо узнать какое напряжение идет на T-con. Обычно это 12v, но бывает и 5v. Далее необходимо включить тестовый режим. Для этого на T-con имеется контрольная точка, которая обычно обозначается (AGM, AGMODE, TEST). Эту контрольную точку можно попробовать замкнуть на корпус через резистор 1 koм, если режим не включился, то пробуем подать на эту точку 3,3v через 1koм.
- Многие T-con не имеют на борту кварцевого резонатора, потому для работы им всё же нужна шина LVDS, тогда мы её подключаем, питание в этом случае у нас идет через неё, а мы через резистор 1koм проделываем описанную операцию с вышеуказанной контрольной точкой.

Неисправности драйверов.

1. С этими сигналами бывают самые серьезные неисправности. Эти сигналы и напряжения, а точнее проводники подводящие сигналы и напряжения к драйверам - обрываются. Обрываются они под стеклом матрицы. Они проходят под стеклом от столбцового драйвера к строчному. В этом случае необходимо продублировать оборвавшийся сигнал проводком, припаяв его на соответствующие пятаки. Также могут оборваться проводники идущие от драйвера к драйверу от STI к STV. OE и CPV тоже могут отвалиться на пути к драйверу.
m.ix
Master Mixa
Сообщения: 1972+
m.ix

Сообщение #7 от 25/08/2009 22:17 цитата

Если есть возможность подключения к компу.
ТО данная тестпрога не заменима. http://monitor.espec.ws/section33/topic133352.html
Legos
Участник
Сообщения: 195

Сообщение #8 от 13/11/2009 01:08 цитата

LD_tv_PDPTaining_Manual
http://archive.espec.ws/file18492.html

LD_PDP service manual
Model: 42PC3
http://archive.espec.ws/file18494.html

PDP PHILIPS service manual
http://archive.espec.ws/file18495.html
Legos
Участник
Сообщения: 195

Сообщение #9 от 17/11/2009 03:52 цитата

Обновление карт контроля плазмы LG ( много моделей)
http://archive.espec.ws/section227/file18535.html

service manual MODEL : PDP42V5####
http://archive.espec.ws/section22/file18536.html
Legos
Участник
Сообщения: 195

Сообщение #10 от 08/12/2009 07:38 цитата

service manual ARP 3111_MODEL PIONEER_PDP433PE
http://archive.espec.ws/section78/file18744.html

service manual ARP 3143_MODEL PIONEER_PDP433PU
http://archive.espec.ws/section78/file18743.html
Сеница
Заглянувший
Сообщения: 1

Сообщение #11 от 13/12/2009 01:48 цитата

Расшифровка номеров моделей LCD-телевизоров Samsung
Маркировка LCD-телевизоров Samsung
На первый взгляд, названия телевизоров Samsung просто пугают обилием букв и цифр, расположенных, кажется, в произвольном порядке. На деле кое-что можно выяснить по нескольким буквам, даже не листая инструкцию. http://erobizzon.ucoz.com/publ/svalka/bred/rasshifrovka_nomerov_modelej_lcd_televizorov_samsung/32-1-0-119

ДОБАВЛЕНО 13/12/2009 02:55

Маркировка LCD-телевизоров Toshiba
Стоит отметить, что ранние серии, в первую очередь аналоговые телевизоры, имели совершенно иную классификацию. Кроме того, существует масса ранних моделей, которые еще можно встретить в продаже, однако они уже неактуальны.
Для современных серий: как и принято у производителей – у большинства моделей (если сначала не указан буквенный индекс), первым обычно следует размер диагонали дисплея. Например – 19, 22, 26, 32, 37 дюймов и так далее.
http://erobizzon.ucoz.com/publ/32-1-0-120 классно!




Тучка
Хозяйка стратосферы
Сообщения: 3418

Сообщение #12 от 27/05/2010 09:11 цитата

Panasonic LCD TV.rar http://narod.ru/disk/21200693000/Panasonic%20LCD%20TV.rar.html
Тучка
Хозяйка стратосферы
Сообщения: 3418

Сообщение #13 от 03/06/2010 10:13 цитата

LCD_TV_Samsung

http://narod.ru/disk/21465937000/LCD_TV_Samsung.rar.html
Marktk
Участник
Сообщения: 103

Сообщение #14 от 23/06/2010 05:10 цитата

Xoceco \ Prima \ Advent…
http://www.xoceco.com.cn/ftp/
B.B.
Мастер
Сообщения: 11449
B.B.

Сообщение #15 от 14/08/2010 10:36 цитата

Даташиты на ЖК матрицы.
B.B.
Мастер
Сообщения: 11449
B.B.

Сообщение #16 от 18/09/2010 13:53 цитата

Схемы инверторов и блоков питания.
asa
Участник
Сообщения: 230
asa

Сообщение #17 от 28/09/2010 14:48 цитата

Подборка статей
http://remontlcd.narod.ru/index.html
Rexez
Участник
Сообщения: 226
Rexez

Сообщение #18 от 21/10/2010 23:24 цитата

Схема БП Samsung DYP-42W2 (BN44-00159A)

  Samsung+Power+Board+Circuit+BN44-00159A.pdf  1.58 МБ  Скачано: 5424 раз(а)
B.B.
Мастер
Сообщения: 11449
B.B.

Сообщение #19 от 11/12/2010 15:12 цитата

Philips шасси FJ3-0 и BJ3-0 Service Training - 5 частей.

http://archive.espec.ws/section324/file22546.html
http://archive.espec.ws/section324/file22547.html
http://archive.espec.ws/section324/file22548.html
http://archive.espec.ws/section324/file22549.html
http://archive.espec.ws/section324/file22550.html
V_I_K
Передовик
Сообщения: 1200
V_I_K

Сообщение #20 от 12/03/2011 16:28 цитата

Алюминиевые электролитические конденсаторы Samwha (КОРЕЯ) в.т.ч и SMD. Как оказалось Компания Samwha перекупила пр.во конденсаторов у компании SAMSUNG (Корея).

Статья от представителя КОМПЭЛ-Москва.
Для тех кто реально столкнулся с заменой электролитов, предлагаю ознакомиться.
Особенно обратите внимание на очень большую номенклатуру выпускаемых конденсаторов (буквенный индекс на них!)
Очень сильно различаются сроком службы и применяемостью.

Такие конденсаторы зачастую стоят в корейской аппаратуре.

http://www.chipinfo.ru/literature/compeljournal/2008/200811/p5.html

Кто хочет заказать сюда:
параметрический каталог электролитов Компэла

http://catalog.compel.ru/ecap/list

Одно но, Компэл оптовый поставщик.

Розницей от Компэла занимается компания Митракон, у них почти то-же ассортимент что и у Компэла, но в розницу (разумеется подороже чуток).

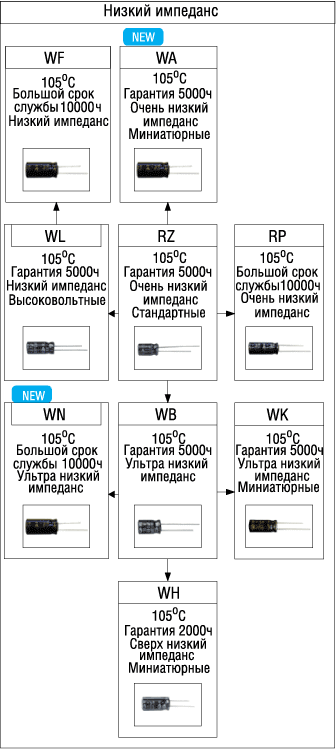

  Pic_61.gif  28.29 КБ  Скачано: 3145 раз(а)

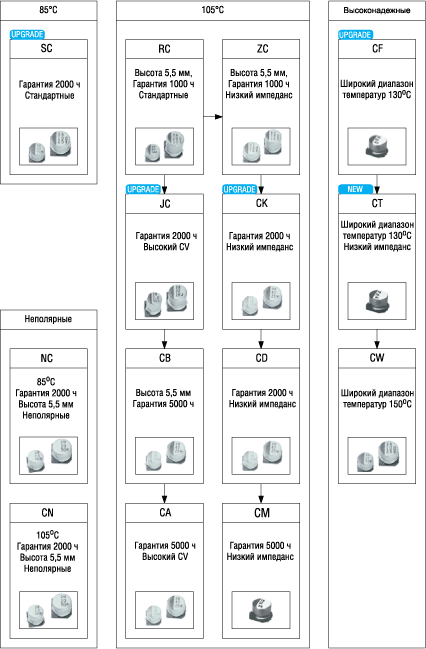

  Pic_101.gif  22.16 КБ  Скачано: 2952 раз(а)

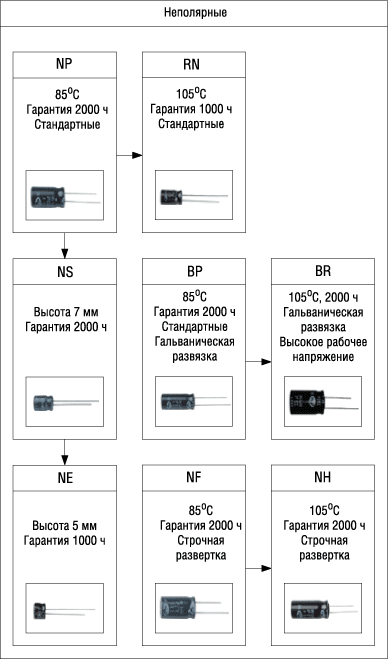

  Pic_121.gif  33.7 КБ  Скачано: 2921 раз(а)
