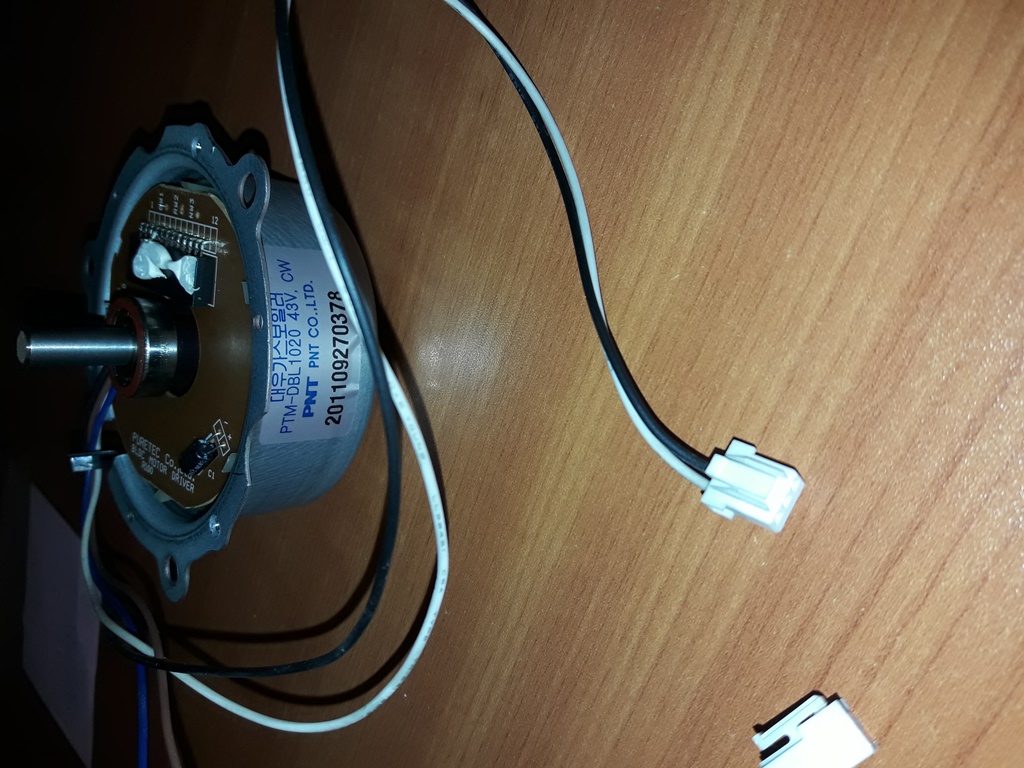

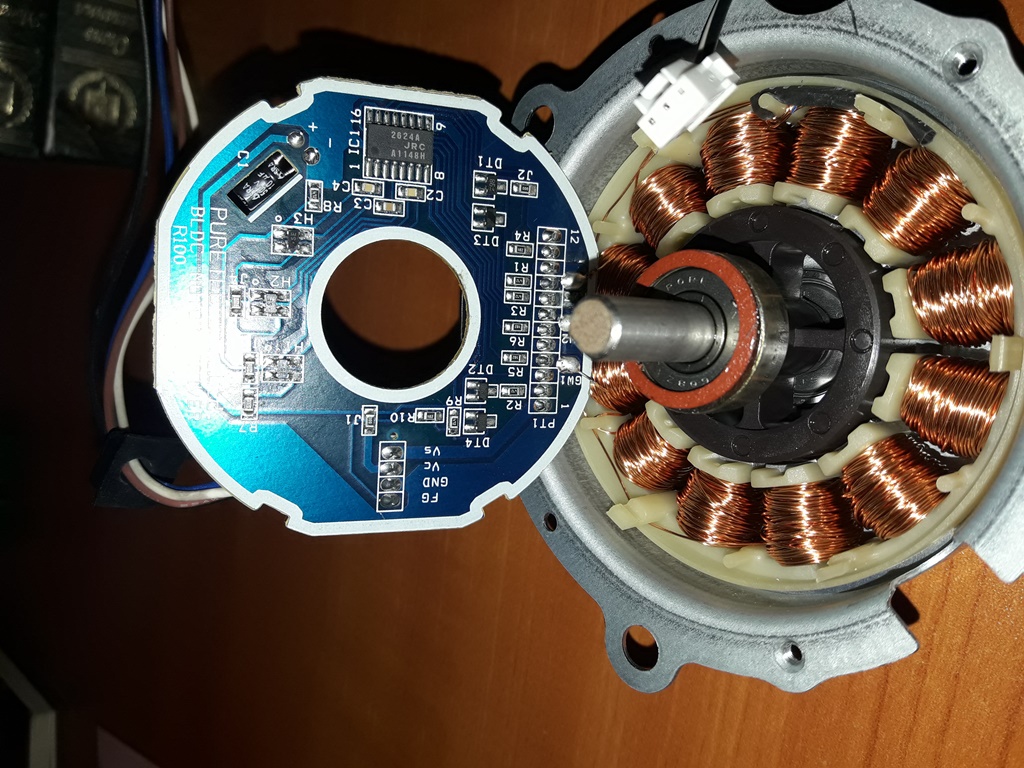

Hydrosta HSG-130 выгорел БП на плате управления

  Список форумов » Газовые котлы
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #1 от 02/12/2016 05:20 цитата

Добрый день, коллеги! На котле Hydrosta HSG-130 (плата управления DCSC-H) выгорел блок питания, при чем так (сгорел шим, диоды, опторазвязка,транс и прочая мелочевка), что заморачиваться с восстановлением родного я не стал и навешал внешний БП. Всё хорошо, но при запуске ошибка Ed - не соответствует частота тока. Теоретически я понимаю, что я исключил какие-то элементы при выпаивании горелых, которые были в цепочки контроля "первички". Но практически не знаю, каким образом процик понимает, что проблема с питанием? подскажите как обойти эту ошибку? через какую цепь?
Знакомый с монитора
Завсегдатай
Сообщения: 467

Сообщение #2 от 02/12/2016 13:09 цитата

обычно реализуется через оптопару
avazhev
Бывалый
Сообщения: 67
avazhev

Сообщение #3 от 02/12/2016 15:17 цитата

elektronik-komsa, а процессор какой?
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #4 от 03/12/2016 01:59 цитата

Процик - Samsung 3f8419xzz-qz89
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #5 от 04/12/2016 08:09 цитата

Подумав, решил замкнуть выход оптопары PC2. Эта оптопара подает 0 на 1 лапу процессора при подаче питания на плату. Эффекта не получил. Та же ошибка Ed
Знакомый с монитора
Завсегдатай
Сообщения: 467

Сообщение #6 от 05/12/2016 09:37 цитата

только замыкать надо с частотой 50гц , да еще и попадать во время перехода через ноль в сети...
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #7 от 06/12/2016 09:58 цитата

Что-то я не пойму!
Знакомый с монитора писал:
только замыкать надо с частотой 50гц , да еще и попадать во время перехода через ноль в сети...
В схеме, на вход оптопары подаётся стабильная постоянка с диодного моста BD2. Откуда там может взяться 50гц ???
Знакомый с монитора
Завсегдатай
Сообщения: 467

Сообщение #8 от 07/12/2016 11:10 цитата

Я не утверждаю , а предполагаю... Нет ни платы ни схемы...
Как постоянкой проц может определить частоту? Или не та оптопара , или реализуется контроль по другому.
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #9 от 07/12/2016 13:24 цитата

Фото платы есть на форуме: http://monitor.espec.ws/section38/topic204848.html Daewoo.Модуль DCSC-H Ver11-3. Мне кажется, что корейцы подразумевали не контроль частоты, а контроль уровня напряжения или тока, а про частоту - это вольность перевода, хотя возможно я и ошибаюсь, поэтому не могу сообразить каким образом выполняется контроль. А у нас уже минус 30С на улице давит, хотелось бы побыстрее отремонтировать котел.Мной были выпаяны предварительно следующие дохлые элементы: TNR1,TH1,C42,C48,LF1,BD2, шим U7,C52,трансформаторT1,D9,оптопарыPC1,PC2. На контакты конденсаторов С31 и С43 навесил внешний блок питания от ноутбука напряжением 19В. Закоротил выход оптопары PC2. Что же делать дальше мыслей нет.
Taska
Бывалый
Сообщения: 30

Сообщение #10 от 07/12/2016 14:46 цитата

elektronik-komsa писал:
В схеме, на вход оптопары подаётся стабильная постоянка с диодного моста BD2. Откуда там может взяться 50гц ???

Через два резистора по 150кОм?
Смотри D14, D15
Знакомый с монитора
Завсегдатай
Сообщения: 467

Сообщение #11 от 07/12/2016 15:49 цитата

elektronik-komsa, еперст ... какая "стабильная постоянка с диодного моста BD2" ? Мост от емкости С52 развязан D14 , PC2 включена до D14 . Следовательно PC2 подключена к пульсирующему напряжению , на выходе PC2 получаем меандр или близко к нему , вот его и "нюхает" проц...
Восстанови цепь :BD2,R81,R82,D15,PC2...
И если не "надуплил" во вторичных питаниях , должно все запуститься. Переменку 220в на плату не забудь подать.

ДОБАВЛЕНО 07/12/2016 17:12

"контроль уровня напряжения или тока" реализовать через оптопару значительно сложнее , чем частоту , период или длительность импульсов...
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #12 от 08/12/2016 01:14 цитата

Знакомый с монитора писал:
elektronik-komsa, еперст ... какая "стабильная постоянка с диодного моста BD2" ? Мост от емкости С52 развязан D14 , PC2 включена до D14 . Следовательно PC2 подключена к пульсирующему напряжению , на выходе PC2 получаем меандр или близко к нему , вот его и "нюхает" проц...
Восстанови цепь :BD2,R81,R82,D15,PC2...
И если не "надуплил" во вторичных питаниях , должно все запуститься. Переменку 220в на плату не забудь подать
Спасибо огромное дядька, действительно тупанул я! сегодня восстановлю цепочку и отпишусь. А питалово 220В на плату я не забуду, поскольку сразу питание внешнего БП организовал через плату
xarl
Модератор
<B>Модератор</B>
Сообщения: 20615
xarl

Сообщение #13 от 08/12/2016 10:30 цитата

elektronik-komsa, "дядька"... смех
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #14 от 11/12/2016 05:33 цитата

Как оказалось диоды D14, D15 были тоже пробитые. Друзья, еще пару вопросов: оптопары выгорели до маркировки, можно ли поставить PC817? И конденсатор С52 я так понимаю ставить не обязательно?!
Знакомый с монитора
Завсегдатай
Сообщения: 467

Сообщение #15 от 13/12/2016 21:45 цитата

elektronik-komsa, ну что там , ищем PC817 ? Или решили проблему по другому?
elektronik-komsa
Бывалый
Сообщения: 54

Сообщение #16 от 14/12/2016 01:55 цитата

В командировку уезжал, так и не впаял, планирую сегодня ))
Знакомый с монитора
Завсегдатай
Сообщения: 467

Сообщение #17 от 17/12/2016 16:29 цитата

elektronik-komsa, ты там часом не замерз?
djclyde
Завсегдатай
Сообщения: 724
djclyde

Сообщение #18 от 17/12/2016 19:22 цитата

Знакомый с монитора писал:
elektronik-komsa, ты там часом не замерз?


- Слушай, как вы там живете?
- А что? - У вас же холодина страшная
- Да нормально вроде, минус 20.
- А по телеку сейчас передали - минус 50!
- Ааа, так это на улице...
Знакомый с монитора
Завсегдатай
Сообщения: 467

Сообщение #19 от 17/12/2016 20:26 цитата

djclyde, не , не замерз ... Фигня мороз в Комсомольске-на-Амуре... Всего -14г/с на улице .
По твоей теории у него в доме должно быть +16г/с улыбка
djclyde
Завсегдатай
Сообщения: 724
djclyde

Сообщение #20 от 17/12/2016 20:56 цитата

Знакомый с монитора, это не теория а шутка юмора такая ...
а насчет +16 так вполне комфортная Т
