toto
Фанат форума
Сообщения: 3363
|

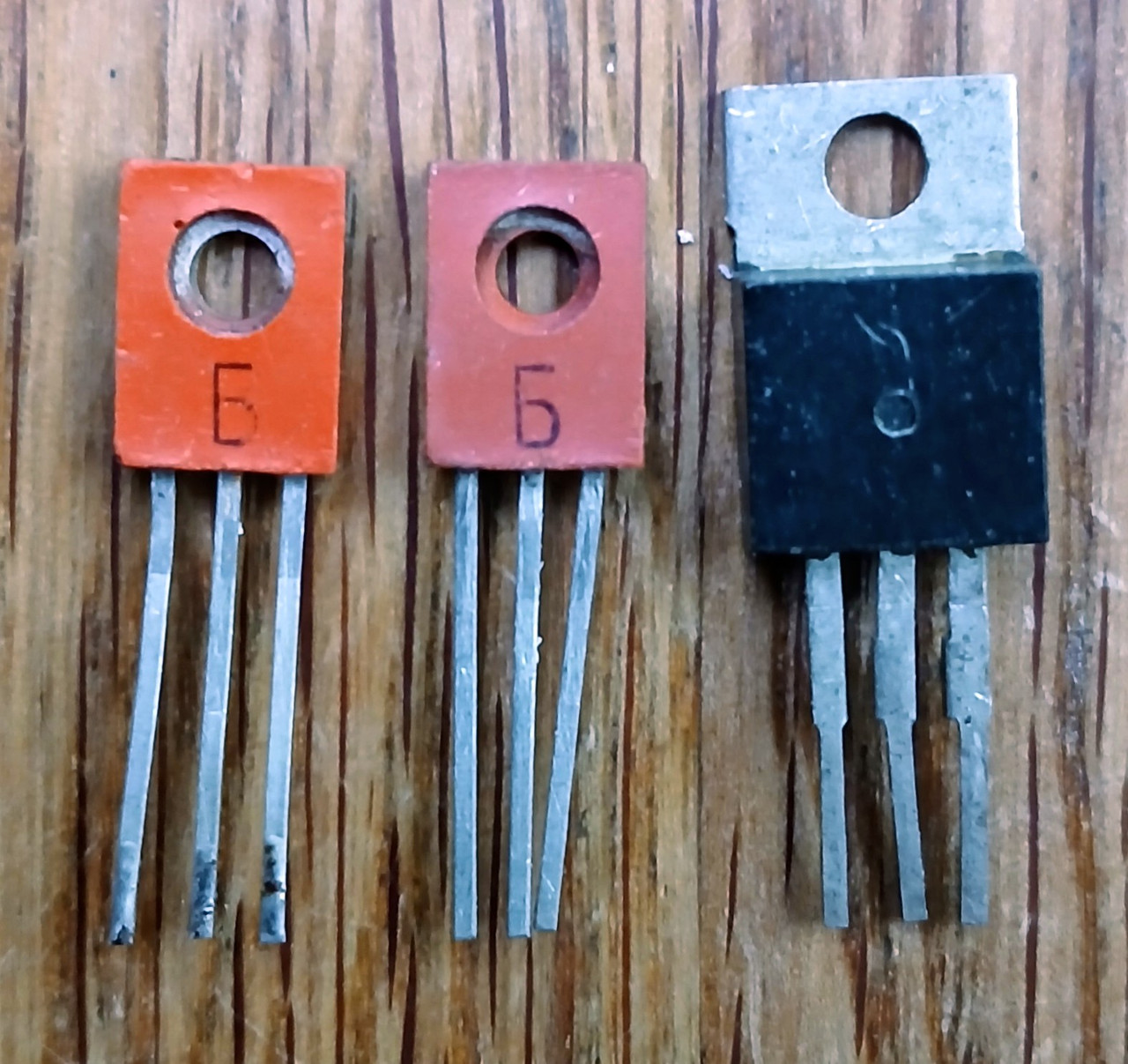

Транзисторы скорей всего, тиристоры все написаны были. Таких в кассе много. Но щас то они зачем?
ДОБАВЛЕНО Апрель 28 2026
Мелиор,
Имтарта не написанного я не видел, цифробуква, надпись сбоку, классная штука.
 |
|
jurij+
Фанат форума
Сообщения: 30664
|
валентин-сибиряк писал:
| Цитата: | | Они и на КУ-112 похожи,где-то на квартире 2 коробочки лежат,только не помню какие буквы на них. |
n max, | Цитата: | | оно и есть буквы там а,б,в попадались-в 3 усцт в питателе стояли,если уходил в обрыв то 838 с ним выбивало |
Точно так. |
|
n max
Модератор
Сообщения: 17632
|
| toto писал: | Транзисторы скорей всего, тиристоры все написаны были. Таких в кассе много. Но щас то они зачем?
ДОБАВЛЕНО Апрель 28 2026
Мелиор,
Имтарта не написанного я не видел, цифробуква, надпись сбоку, классная штука.
 |
1 шт.лот HPDL-1414 HPDL1414 DIP-12 в наличии |
|
toto
Фанат форума
Сообщения: 3363
|
n max,
Они появились в начале 80-х, а щас то они зачем? |
|
n max
Модератор
Сообщения: 17632
|
| toto писал: | n max,
Они появились в начале 80-х, а щас то они зачем? |
Ну для любителей чинить древнюю технику,да и сейчас их не выпускают скорее всего неликвиды продают с тех времён.
Ламповые усилители и сами лампы то же китайцы производят--зачем то ж это надо  |
|
Nik_Al
Старый таёжник
Сообщения: 34337
|
кто знает эту вещь?

|
|
|
alek70
|
|
toto
Фанат форума
Сообщения: 3363
|
|
YRI,LV
Завсегдатай
Сообщения: 370
|
| Nik_Al писал: | | кто знает эту вещь? | самоделка выпиленая на коленке напильником и частота на индикаторе соответствующяя-радиохулиганская где отморозки-зэки-сидельцы собираются поматюкаться . |
|
Nik_Al
Старый таёжник
Сообщения: 34337
|
| YRI,LV писал: | | самоделка выпиленая на коленке напильником и частота на индикаторе соответствующяя-радиохулиганская где отморозки-зэки-сидельцы собираются поматюкаться . |
Ничего подобного.

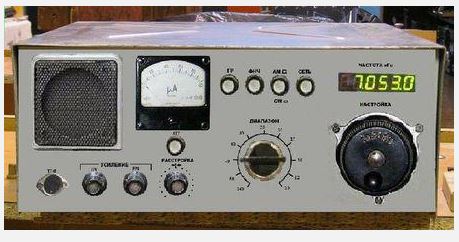

Данный радиоприёмник "RX-83" был разработан Я. С. Лаповком для радиолюбителей, как основной радиоприёмник на радиостанции. В основу схемы этого радиоприёмника, легла схема публиковавшегося в №4 за 1978 год журнала "Радио" статья Я. С. Лаповка, под названием "Базовый приёмник КВ радиостанции". Позже этот радиоприёмник с изменениями в принципиальной схеме, был выпущен небольшим тиражом под названием "ДеЛьфин". |
|
YRI,LV
Завсегдатай
Сообщения: 370
|
| Nik_Al писал: | | был разработан Я. С. Лаповком для радиолюбителей, Позже этот радиоприёмник с изменениями в принципиальной схеме, был выпущен небольшим тиражом под названием "ДеЛьфин". | где неправ?, радиолюбительская конструкция разработанная радиолюбителем а какие там позже кооперативы эту конструкцию выпускали на коленке видно по фото , доводилось видеть и более качественные кооперативные изделия начала 90-годов 20века для радиолюбителей например ipci-д40-м кв трансивер разработчик тоже радиолюбитель но другой . |
|
Мелиор
Старший модератор
Сообщения: 35663
|
| Nik_Al, в 1978 году с цифровой индикацией частоты? Да еще и на вакуумных индикаторах. Сомневаюсь я что-то |
|
toto
Фанат форума
Сообщения: 3363
|
Мелиор,
индикация явно буржуйская, наши тодра так не светились :-)
Но уже в 81 году всё было, я даже диплом делал на эксперементальных наших микрухах.
Хотя и наши индикаторы с хорошим светом были, мне 4 штуки презентовали с хорошим светом.
ДОБАВЛЕНО Май 08 2026
У аналитиков был приборчик, хз какой. Там 4 индикатора, один сдох :-) индикаторы оказались лампами, я про ракеты даже не знал. Но светодиодный индикатор похвально прикрутил с доработкой. |
|
Мелиор
Старший модератор
Сообщения: 35663
|
| toto, у нас вся измерительная техника была на неоновых индикаторах, светилась оранжевым. Управление простое - подал напряжение на вывод - загорелась цифра, никаких тебе сегментов. На вакуумных зеленых, семи и более сегментных, стали массово выпускать в конце 80-х, ну про светодиодные вообще молчу |
|
VikBel
Старший модератор
Сообщения: 5394
|
| Мелиор писал: | | Nik_Al, в 1978 году с цифровой индикацией частоты? Да еще и на вакуумных индикаторах. Сомневаюсь я что-то |

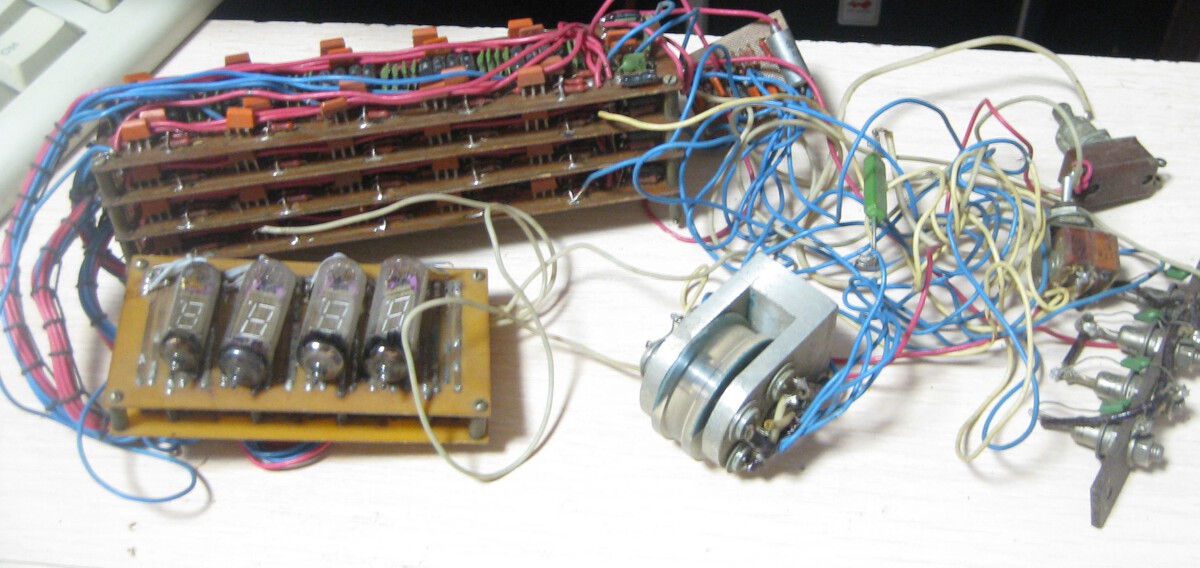

В 1976 сделал счётчик для магнитофона на таких индикаторах и многоэтажной плате на КТ315. Счётчик до сих пор целый а магнитофон к нему так и недоделал. |
|
Мелиор
Старший модератор
Сообщения: 35663
|
| VikBel писал: | | Мелиор писал: | | Nik_Al, в 1978 году с цифровой индикацией частоты? Да еще и на вакуумных индикаторах. Сомневаюсь я что-то |
В 1976 сделал счётчик для магнитофона на таких индикаторах и многоэтажной плате на КТ315. Счётчик до сих пор целый а магнитофон к нему так и недоделал. | Интересно взглянуть на схему. Формирование цифр от 0 до 9 на семисегментном индикаторе осуществляется, если мне не изменяет память, при помощи 21 диода. Тогда подавая напряжение на один из выводов можно получить свечение не сегмента, а цифры. Но как реализовать сам счетчик без микросхемы? Неужели триггеры на КТ315? Это ж сколько их штук?! По 4, как минимум на каждую цифру, значит на одну лампу 40 шт! А если ламп три, то 120  |
|
toto
Фанат форума
Сообщения: 3363
|
ДОБАВЛЕНО Май 13 2026
Мелиор,
Я школу закончил 1980, в 81 на роботу устроился, и в начале 80-х спаял на 572пв2 напряжометр. Если они были в начале 80-х, возможно они были и в 70-х. Потом я их в небольшую серию запустил, для термометров на 1019 ем1.
За 70 спорить не буду, мал ещё тогда был :-) |
|
Мелиор
Старший модератор
Сообщения: 35663
|
toto, нет, они были конечно, но смотря где. До ширпотреба от военки дорога не очень быстрая
ДОБАВЛЕНО 13/05/2026 20:25
Хотя... Я могу ошибаться. Калькуляторы же были на вакуумных семисегментных индикаторах |
|
RomanRB
Модератор
Сообщения: 31881
|
| Мелиор писал: | Интересно взглянуть на схему. Формирование цифр от 0 до 9 на семисегментном индикаторе осуществляется, если мне не изменяет память, при помощи 21 диода. Тогда подавая напряжение на один из выводов можно получить свечение не сегмента, а цифры. Но как реализовать сам счетчик без микросхемы? Неужели триггеры на КТ315? Это ж сколько их штук?! По 4, как минимум на каждую цифру, значит на одну лампу 40 шт! А если ламп три, то 120  |
Ничего не понял....
7 сегментов, 7 светодиодов. В общем катоде или общем аноде.
Дешифраторы из двочно-десятичного кода в код семисегмента были с начала 70-х.
Какие 21 диод? |
|
Мелиор
Старший модератор
Сообщения: 35663
|
| RomanRB писал: | | Мелиор писал: | Интересно взглянуть на схему. Формирование цифр от 0 до 9 на семисегментном индикаторе осуществляется, если мне не изменяет память, при помощи 21 диода. Тогда подавая напряжение на один из выводов можно получить свечение не сегмента, а цифры. Но как реализовать сам счетчик без микросхемы? Неужели триггеры на КТ315? Это ж сколько их штук?! По 4, как минимум на каждую цифру, значит на одну лампу 40 шт! А если ламп три, то 120  |
Ничего не понял....
7 сегментов, 7 светодиодов. В общем катоде или общем аноде.
Дешифраторы из двочно-десятичного кода в код семисегмента были с начала 70-х.
Какие 21 диод? |
1. Речь идет не о светодиодах, а о вакуумных индикаторах
2. О дешифраторах тоже речь не идет
3. Как на семисегментном индикаторе, где каждый вывод соответствует сегменту зажечь, допустим цифру 3, а потом цифру, допустим 1 не используя микросхему - дешифратор, а просто допустим тумблером ?
Диоды нужны для развязки сегментов, чтобы при подаче напряжения на один не загорались остальные.
ДОБАВЛЕНО 13/05/2026 21:45
| RomanRB писал: |
Дешифраторы из двочно-десятичного кода в код семисегмента были с начала 70-х. | Где были? В продаже? В посыл торге?
ДОБАВЛЕНО 13/05/2026 21:52
Но тут диодов больше. Схема немного дорабатывается и количество уменьшается если не ошибаюсь до 21 |
|
