Всем привет!!!Решил сделать схему контроля скорости вентилятора и наткнулся с одной проблемой незначительной какой стороной правильно припаять стабилитрон 7V5 Помогите пожалуйста |
|
sofrina
Модератор
Сообщения: 4788
|
а мульттиметр с диодной прозвонкой имеется? |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
sofrina писал: | а мульттиметр с диодной прозвонкой имеется? |
Да тут и батарейку со светодиодом по пионерски можно применить! А вообще с 90%-ой вероятностью катод - вывод с полосой. |
|
zap-andrei
|
ха-ха -ха очень смешно.Очень давно занимался радиоэлектроникой вот и вылетело из головы.
Я так понял анод (+), катод( - )
тестер простой DT 832
![](https://monitor.espec.ws/files/57a5950eb78cca5f1cb62ec936e8bd76_163.jpg)
57a5950eb78cca5f1cb62ec936e8bd76.jpg 117.99 КБ Скачано: 264 раз(а)
|
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
zap-andrei, Цитата: | ха-ха -ха очень смешно.Очень давно занимался радиоэлектроникой вот и вылетело из головы. |
Грустно!
Давно не вырезал аппендиксов - печень слева или справа? ![браво!](https://monitor.espec.ws/images/smileys/3-32.gif) |
|
Nickolai
|
zap-andrei, Вот рисунки :
![Пример](files/diod_529.gif)
![Пример](files/diod_1n4001_172.jpg)
![Цоколёвка стабилитрона](files/vd_170.jpg)
|
|
zap-andrei
|
Nickolai спасибо выручил,но это не диод а стабилитрон.Ау стабилитронов если мне память не изменяет полярность противоположная |
|
Nickolai
|
zap-andrei писал: | Ау стабилитронов если мне память не изменяет полярность противоположная |
Звонится одинаково и метки совпадают. Стабилитрон подключается катодом ( - ) к плюсу питания (через резистор).

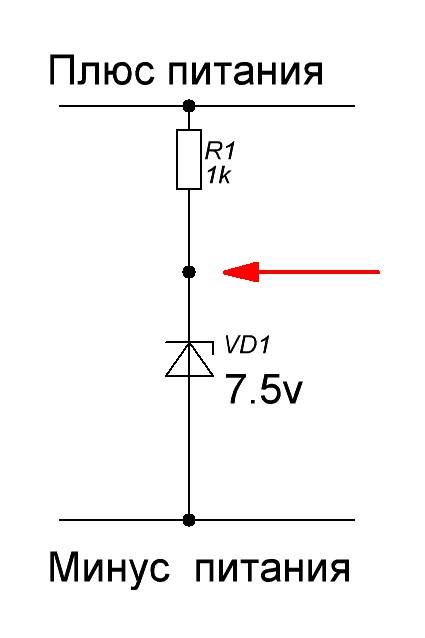

Вот пример, при напряжении источника ниже 7,5 вольт стабилитрон закрыт, тока нет (в точке где стрелка).
![](https://monitor.espec.ws/files/primer_125.jpg)
![Цоколёвка стабилитрона и диода](files/ctab1_165.jpg)
primer.JPG 24.67 КБ Скачано: 294 раз(а)
|
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7257
|
Если собираешься прикрутить все это к компу, то стабилитрон и не нужен.
