XaSk1
|
Есть принципиальная схема датчика дыма на микросхеме mc145010 motorola, описание на английском, но думаю для прочтения схемы не важно какой язык. Так вот, помогите, объясните логику роботы этой схемы, какой конденсатор на каком диоде разряжается, какой резистор что шунтирует, и тд, в общем я понимаю что да как, а скрепить это в кучу не могу. Пробовал на примере похожих схем, а все не получается. Помогите пожалуйста...
|
|
sofrina
Модератор
Сообщения: 4792
|
| протокол обмена цифровой однопровоной шины I/O тоже интересует? |
|
|
XaSk1
|
Нет, этот вывод не используется.
ДОБАВЛЕНО 09/06/2013 23:50
У меня есть даташит на английском, есть свободно в интернете, но я к сожалению ноль в нем (английском) и не сильно понимаю что там описано. На русском даташита нет, и аналогов тоже не нашел. |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| XaSk1 писал: | | объясните логику роботы этой схемы, какой конденсатор на каком диоде разряжается, какой резистор что шунтирует, и тд |
Вся работа происходит ВНУТРИ микросхемы, а не на тех резисторах, которые ты видишь на схеме. |
|
|
XaSk1
|
| Но они же там не для красоты, и процессы в самой микросхеме меня не интересуют, важно то, как взаимосвязаны между собой эти элементы. |
|
n max
Модератор
Сообщения: 16509
|
|
|
XaSk1
|
| Да даташит у меня есть, а он на английском, и понять что там я не могу, по не знанию языка. Учил немецкий. |
|
|
XaSk1
|
Описание как я понял есть на первой страничке даташита, мож кто разбирается в английском...
 mc145010.pdf 266.78 КБ Скачано: 568 раз(а)
|
|
|
XaSk1
|
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| XaSk1, никто ЗА ТЕБЯ английский язык изучать не будет. |
|
Lenchik
Фанат форума
Сообщения: 7937
|
XaSk1, микросхема эта микроконтроллер. Работает она по программе заложенной внутри.
Это не аналоговое устройство. |
|
RomanRB
Модератор
Сообщения: 29052
|
Представленная схема-это ничто иное как извещатель пожарный дымовой автономный. Типа ИП 212-50.
Вывод ДПЛС служит для объединения извещателей в группу.
Вот только не понятно, для чего ТС нужна логика работы схемы? Если он их собрался чинить, то легче купить новый. Тем более там стоит бескорпусная микра (клякса). Или он их собрался чинить в промышленном масштабе? Или курсовую пишет?  |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| RomanRB писал: | | для чего ТС нужна логика работы схемы? |
Тщетная попытка понять| Цитата: | | какой конденсатор на каком диоде разряжается |
|
|
|
hFLBR
|

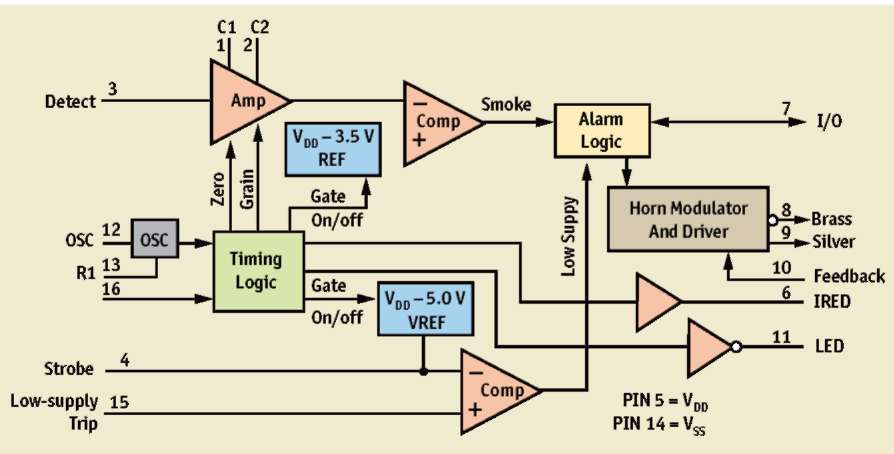

Инфа из ГУГЛа: МС145010 содержит усилитель АМР, два компаратора Comp, два источника опорного напряжения REF, тактовый генератор OSC, блок временных интервалов Timing logic, блок логики тревог Alarm logic, генератор звукового сигнала с драйверами Horn modulator and driver, драйвера светодиодного излучателя IRED и светодиодного индикатора LED.
tmp4D-5.jpg 37.81 КБ Скачано: 492 раз(а)
|
|
