| Автор | Сообщение |
|---|
|
Dantess
|
Прошу помощи в определении элементов (корпус похоже sot89)Q5 и U5 на фото в центре, стоят по питанию( плата термостата с питанием 3 v) Фото прилагается
Спасибо.
|
|
greg4357864
Завсегдатай
Сообщения: 582
|
Ты в описании сам ответил на свой вопрос
U5-LM1117MPX-3.3 1117-3.3 n05a SOT223 800mA LDO регулятор
Количество выходов: 1
Полярность: положительный
Максимальное входное напряжение: 15 В
Выходное напряжение: 3.3 В
Тип выхода: Фиксированный
Маскирование напряжение (Макс.): 1.2 В
Выходной ток: 800 мА
Линии регулирования: 1 мВ
Регулировка нагрузки: 1 мВ
Регулирование напряжения точность: +/-1%
Максимальная рабочая температура: + 125 C
Минимальная рабочая температура: 0 C
Тип монтажа:/SMT
Упаковка/блок: SOT-223
Цена макс.: 30 рублей |
|
|
Dantess
|
| Пасибки, А Q5, это что за зверь? |
|
greg4357864
Завсегдатай
Сообщения: 582
|
| Dantess писал: | | Пасибки, А Q5, это что за зверь? |
Точно не могу сказать, но по моему это ANС3611. Этих стабилизаторов и транзисторов в таких же корпусах навалом в CD магнитолах да и везде.
ДОБАВЛЕНО 13/03/2015 21:19
Ты Q5 тестером прозвони. У тебя, что там всё в обрыве, что ли.
ДОБАВЛЕНО 13/03/2015 21:27
Помоему вместо Q5 можно поставить 5V стабилизатор. |
|
|

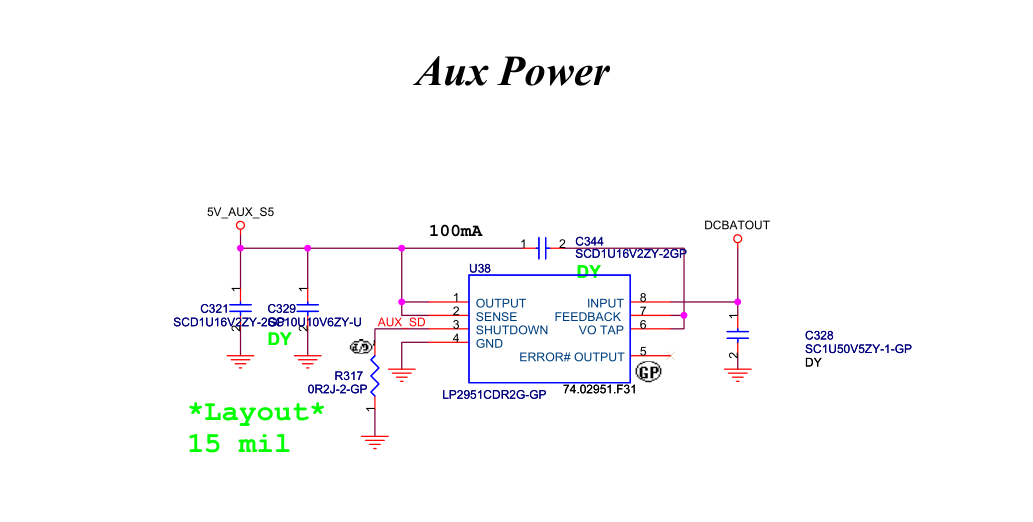

BigUh
|
|
greg4357864
Завсегдатай
Сообщения: 582
|
| Q5 скорее всего включает U5. |
|
pabel
Фанат форума
Сообщения: 5471
|
Это не "sot223"
И вся это халабуда ,похожа на повышающий DC-DC, где U5 является контроллером ,а Q5 ключевым транзистором.
Dantess, Чего там на U5 написано? |
|
roges
Передовик
Сообщения: 1197
|
pabel, писал - "И вся это халабуда ,похожа на повышающий DC-DC, где U5 является контроллером ,а Q5 ключевым транзистором. "
Причём, U5 очень напоминает представителя S-8357xxxUA Series, от Seiko. Любят они, маркировать SOT-89 двумя вертикальными строками, по три символа в каждой....
P.S. Dantess, название темы поправь
pabel, писал - "Это не "sot223" " |
|
|
Dantess
|
| roges писал: | pabel, писал - "И вся это халабуда ,похожа на повышающий DC-DC, где U5 является контроллером ,а Q5 ключевым транзистором. "
Причём, U5 очень напоминает представителя S-8357xxxUA Series, от Seiko. Любят они, маркировать SOT-89 двумя вертикальными строками, по три символа в каждой....
P.S. Dantess, название темы поправь
pabel, писал - "Это не "sot223" " |
Сорри.. По ходу поленился проверить тип корпуса...
На U5 надпись - NQS, ниже A53
На Q5 - 11, ниже 3G
D6 - шотка PKIN5819
-питания(3В) через L1 поступает на анод D6 и на Q5 перед L1 - стоит емкость 0.047 Fx 5.5V
Похоже мнения разделяются...
Мужики, спасибо за помощь, но все таки, где же у нее кнопка ?
ДОБАВЛЕНО 14/03/2015 16:37
С Q5 определились(Спасибо ! BigUh )
А вот U5- чет не похож на LM1117MPX, да и в 89соте их похоже не выпускают...(да сам виноват, не тот корпус указал)
Ищу далее |
|
|
BigUh
|
| Dantess, тебе roges, всё правильно написал, что U5 это представитель S-8357xxxUA Series, от Seiko. Мне в поиске несколько раз попадалось, что NQS это S-8358B33UA-NQST2G. Но даташит там общий на все серии сразу и образца маркировки там нет. Поэтому качай и разбирайся какая у тебя серия и т.д. |
|
|
Dantess
|
| Еще раз Спасибо, уже занимаюсь ))): |
|
