ELEKTRONIC VOLT-OHMMETER type TR1305

  Список форумов » Измерительные приборы

Следующая тема · Предыдущая тема
АвторСообщение
sisstem
Новичок
Сообщения: 14
sisstem

Сообщение #1 от 05/05/2012 19:22 цитата

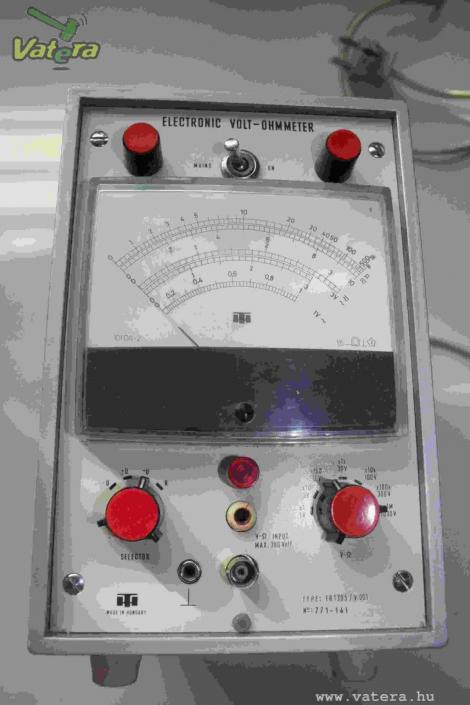

Нужна схема elektronic volt-ohmmeter type TR1305

  resize_of_279_1_big.jpg  38.38 КБ  Скачано: 888 раз(а)
KRAB
Распугиватель клиентов
Сообщения: 21704
KRAB

Сообщение #2 от 05/05/2012 20:00 цитата

sisstem писал:
Нужна схема elektronic volt-oh
- хочу дачу на Канарах ... ничего, что в этом разделе прошу? голливудская улыбка подшучивать, дразнить
sisstem
Новичок
Сообщения: 14
sisstem

Сообщение #3 от 05/05/2012 21:49 цитата

Помогите найти схему ,
пожалуйста.
-20 dB
Фанат форума
Сообщения: 7674
-20 dB

Сообщение #4 от 07/05/2012 09:24 цитата

sisstem, схема, похоже, есть здесь:
http://www.radiomuseum.org/r/hiradastec_radiotester_tr_0608tr060.html
По ссылке - измерительный радиокомплекс TR-0608, состоит из генератора R6-001 и лампового вольтметра TR-1305. Судя по миниатюрам схем, схема вольтметра там имеется. К сожалению, регистрация там платная, а без регистрации сайт схему не отдаёт. ИМХО, если ОЧЕНЬ нужно - можно и зарегистрироваться.

Может, в "Поиск схем" твою тему перенести? Там народу побольше будет, авось у кого-то и найдётся либо TR-1305, либо TR-0608.
ANATOLISTESLA
Участник
Сообщения: 234
ANATOLISTESLA

Сообщение #5 от 13/05/2012 04:56 цитата

sisstem, http://elektrotanya.com/htsz_r_12-004_tr-0608_am-fm_radio_szerviz_muszer_1972_sm.pdf/download.html
sisstem
Новичок
Сообщения: 14
sisstem

Сообщение #6 от 26/06/2012 21:28 цитата

всем Спасибо,но эта схема не подходит, недовольство, огорчение на схеме TR 1305 V001 стоит два полевых транзистора и адна лампа
sisstem
Новичок
Сообщения: 14
sisstem

Сообщение #7 от 15/10/2012 17:32 цитата

нашол схем браво!

  TR-1305 V001 (2).pdf  107.13 КБ  Скачано: 827 раз(а)
mnjak
Заглянувший
Сообщения: 3

Сообщение #8 от 21/12/2012 18:20 цитата

Вот схема.

  Генератор и БП.rar  1.47 МБ  Скачано: 703 раз(а)
mnjak
Заглянувший
Сообщения: 3

Сообщение #9 от 21/12/2012 19:42 цитата

Если кому надо, есть и схема генератора.
Михаил

ДОБАВЛЕНО 21/12/2012 20:44

Допустил ошибку в названии архива. Правильно будет "Вольтметр и БП"
Михаил.
mnjak
Заглянувший
Сообщения: 3

Сообщение #10 от 13/04/2013 12:09 цитата

Вот генератор.

  Генератор.rar  2.37 МБ  Скачано: 659 раз(а)
