| Автор | Сообщение |
|---|
|
n.sidorov
|
ASANO 32LH1010T
Модуль питания совмещён с MainBoard TP.MS3663S.PB818
CPU: MSD3663LSA-SW, SPI Flash: W25Q64B
LED-панель V320BJ8-Q01 REV.C1.
Тюнер XF-3SDT-H
шим драйвер подсветки:OB 3353 CP, его мосфет PC015BD
ТВ пришел с неисправностью в разносе был мосфет первички(замена шим первички- OB2273,мосфет-70S900p7,низкоомники в обвязке шим,диод на вторичке по линии +35V, мосфет вторички-PCO15BD, после чего дежурка включилась(на вторичке есть +35В,+12В,3.3В.,1.1В,+5в,однако шим драйвера подсветки не раскачивает мосфет-на подсветку так и идет 35В. на шим OB 3353 CP показания следующие:
1-12В(12В)
2-0,0
3-0,0
4-0(4.3В)
5-0(0В)
6-0(1.3В)
7-0.7В(0.7В)
8-0(1.3В)
В обвязке шим и мосфета низкоомники проверил, емкости SRK проверил норм. Ранее мне встречался такой же и на момент ремонта я записываю показания всех попадающих шим,сверил с записями и разности большой нет за исключением вывода 7-OVP=1.3В, FB=0.2В, соответственно на затвор мосфета нет ничего. пробывал заменить шим на OB 3350,мосфет на KF9N25D, результата нет как и нет ослика к сожалению. Жду помощи ,схему прилогаю
 TP.MS3663S.PB818.pdf 3.26 МБ Скачано: 1029 раз(а)
|
|
s.fed
Завсегдатай
Сообщения: 536
|
| n.sidorov, а замеры свои с даташитом не пробовал сравнивать? |
|
|
n.sidorov
|
| ленты подсветки проверил, каждый диод отдельно засвечивается, другим БП +70В засвечивал --все линейки испрано светят,потребление по току 325 мА |
|
pion
Передовик
Сообщения: 1602
|
| n.sidorov писал: |
так то для этих высказываний форум этом.обычно их создают общаться,делится---даже если корона на черепе |
Уже поделились. Теперь начинаем заставлять ремонтировать твой телевизор. Читай пост №4, в нём решение твоей проблемы. |
|
Витькан
Завсегдатай
Сообщения: 587
|
Коллеги, неприятно удивлен, что из-за автора, который только частично оформил свою тему, развивается скандал между специалистами форума... Складывается впечатление, что некоторые специалисты форума, являются: "специалисты-скандалисты".
Уважаемый n.sidorov, схему прилАгают. Если прилагаешь схему, то нужно указывать позиционные номера компонентов, на которые ты обращаешь внимание. А не так как ты, просто по приколу набросать, чтобы потом кто-то рылся в твоем "черновике".
А теперь по существу, уважаемый n.sidorov, чего ты хочешь добиться, измеряя напряжение на выводах микросхемы, которая ушла в защиту?
Разберись для начала со следующими вопросами:
1. Приходит ли напряжение питания на микросхему,
2. Приходит ли сигнал Enable на микросхему,
3. Не срабатывает ли защита OVP (перенапряжение) для этого нужно убедится в исправности светодиодов и убедиться, что общее номинальное падение напряжение на подсветке НИЖЕ, чем напряжение срабатывания OVP,
4. Выяснить целостность цепей обратной связи по напряжению (FB) и по току (CS),
5. Обратить внимание на состояние силового транзистора и самой микросхемы... |
|
|
n.sidorov
|
| по выводу CS слишком много при включении-токовый датчик |
|
s.fed
Завсегдатай
Сообщения: 536
|
| n.sidorov писал: | | по выводу CS слишком много при включении-токовый датчик |
Неужели начал думать. Что поставил вместо токового датчика? |
|
|
n.sidorov
|
на выводе OVP по даташиту должно -1.3v
ДОБАВЛЕНО 12/11/2021 14:02
три низкоомника по 0.33 Ом и один 10 Ом |
|
s.fed
Завсегдатай
Сообщения: 536
|
| По схеме вроде как 3 стоят. |
|
|
n.sidorov
|
| извиняюсь, три правильно-рядом на 10 не с той цепи |
|
s.fed
Завсегдатай
Сообщения: 536
|
|
|
n.sidorov
|
| s.fed писал: | | DB801 проверял? |
в выпаянном состоянии проверял |
|
s.fed
Завсегдатай
Сообщения: 536
|
|
|
n.sidorov
|

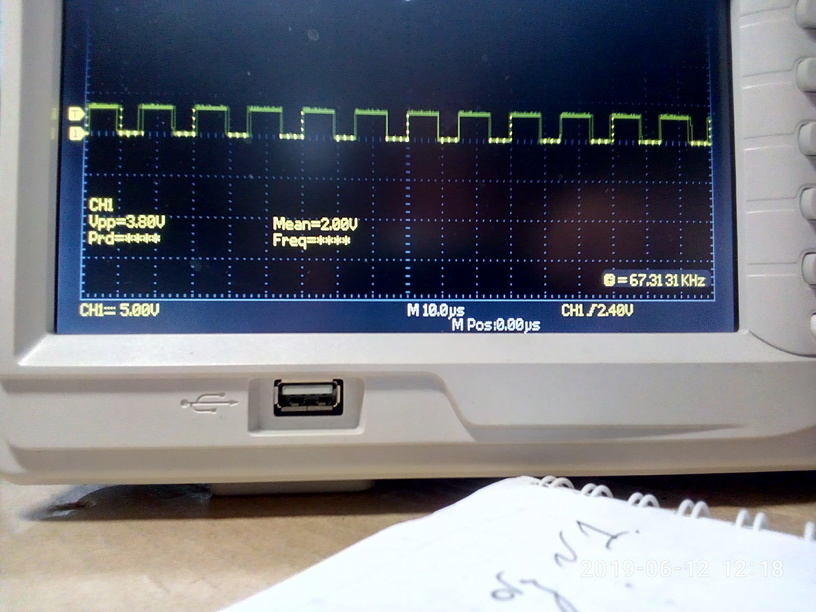

| повторно прозвонил обвязку шимки -норм,однако при включении терялась цепь от вывода 4 до токовых резисторов(цепь через пистон на плате, может повредился) цепь восстановил.теперь на выводе 4 при включении 0 |
|
s.fed
Завсегдатай
Сообщения: 536
|
| n.sidorov, а на остальных выводах теперь при включении что? |
|
|
n.sidorov
|
| s.fed писал: | | n.sidorov, а на остальных выводах теперь при включении что? |
тоже что и было, может ОВ3350 не полный аналог той что стояла ОВ3353 |
|
s.fed
Завсегдатай
Сообщения: 536
|
| Да как бы совсем разные ШИМ. Млин я в полной уверенности, что стоит 3353. Ищи родную ШИМ и ставь, а потом уже все остальное. |
|
|
n.sidorov
|
| ТВ запустил,на прогоне стоит. ОВ3350 не полный аналог той что стояла ОВ3353, не большая доработка в обвязке её и запуск состоялся. Большое СП s.fed что указал пальцем не то как некоторые псевдо знатоки-с короной. Тема закрыта, всем спасибо |
|
s.fed
Завсегдатай
Сообщения: 536
|
| n.sidorov, что доработал то? И регулировка подсветки нормально работает? |
|
|
n.sidorov
|
| RB804 47K увеличил до 68,RB803 10К до 22К |
|
