LG 55NANO816NA после грозы

  Список форумов » LCD-телевизоры и плазменные панели

Следующая тема · Предыдущая тема
АвторСообщение
kovan
Участник
Сообщения: 255
kovan

Сообщение #1 от 18/09/2023 10:48 цитата

Всем доброго здоровья.
LG 55NANO816NA после грозы, разряд прошёл через тюнер в AV разъёмы, по задей крышке, БП и в сеть.
Майн EAX69083603(1.0), естественно убило, БП выгорели только дорожки и разрядники.
БП восстановил, майн заказал БУ с разбитого 49NANO816NA.
Телевизор включается (с новым майном), есть звук, подсветка, но изображения нет (тёмный экран).
Если отстегнуть один первый (правый) шлейф от матрицы, то на левой половине появляется изображение, всё в полосах и скачет.
Матрица SEL550W0(LD0-A00)
Неисправна матрица или майн, как определиться?
Ещё, напряжения на планках матрицы, если обе подключены, то есть самое большое 3.3в на микросхеме памяти, на конденсаторах меньше 2-х вольт. Если подключена только левая, появляются 16 и 8 вольт на конденсаторах. Пробоев и утечек не прозванивается.

  IMG_20230918_090519[1].jpg  167.84 КБ  Скачано: 104 раз(а)
Некто Никто
Фанат форума
Сообщения: 4398
Некто Никто

Сообщение #2 от 18/09/2023 11:40 цитата

как минимум сравнить производителей стекла.
Цитата:
Матрица SEL550W0(LD0-A00)

ни о чём вообще. Маркировка планок в одном и в другом случае будет более информативна.
Цитата:
Неисправна матрица или майн, как определиться?

и матрица вероятнее всего исправна, и main думаю исправен.
kovan
Участник
Сообщения: 255
kovan

Сообщение #3 от 18/09/2023 13:13 цитата

Некто Никто писал:
как минимум сравнить производителей стекла.
Цитата:
Матрица SEL550W0(LD0-A00)

ни о чём вообще. Маркировка планок в одном и в другом случае будет более информативна.
Цитата:
Неисправна матрица или майн, как определиться?

и матрица вероятнее всего исправна, и main думаю исправен.

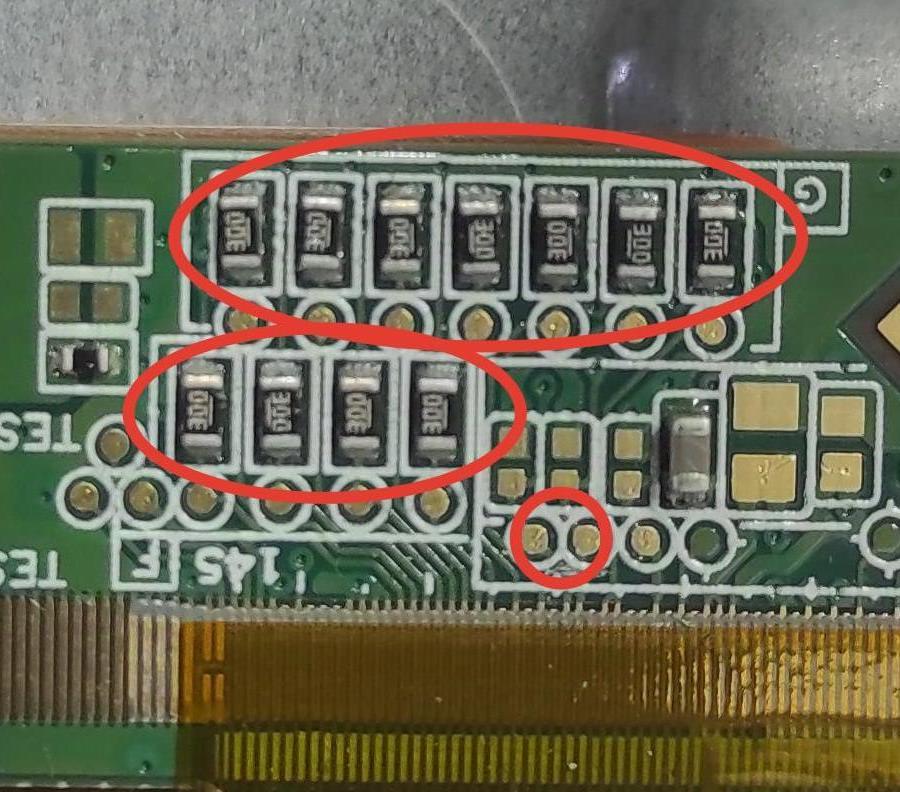

  IMG_20230918_125945[1].jpg  164.65 КБ  Скачано: 120 раз(а)
  IMG_20230918_125915[1].jpg  86.94 КБ  Скачано: 100 раз(а)
  IMG_20230918_125927[1].jpg  145.02 КБ  Скачано: 100 раз(а)
Некто Никто
Фанат форума
Сообщения: 4398
Некто Никто

Сообщение #4 от 18/09/2023 17:15 цитата

а 49 панель какая была?
Сравнивай опционные резисторы, которые формируют уровни.
Важно не только расположение! Важен номинал!
kovan
Участник
Сообщения: 255
kovan

Сообщение #5 от 18/09/2023 17:19 цитата

Некто Никто писал:
а 49 панель какая была?
Сравнивай опционные резисторы, которые формируют уровни.
Важно не только расположение! Важен номинал!

Мне откуда знать недовольство, огорчение Я-ж писал, что панель заказал, тоесть купил в интернете с разбитого.
Расположение резисторов на майнах одинаковы. Завтра проверю номиналы, телевизор собрал и убрал в сторонку. Слишком большой.
kovan
Участник
Сообщения: 255
kovan

Сообщение #6 от 20/09/2023 11:32 цитата

Взял сегодня два майна сравнивал, никаких отличий в расположениии резисторов около разъёмов нет, сопротивления то-же одинаковы. Есть набор перемычек вверху платы R9100...R9140 но там тоже всё одинаково.
Некто Никто
Фанат форума
Сообщения: 4398
Некто Никто

Сообщение #7 от 20/09/2023 11:35 цитата

на этот свежий аппарат сервис-мануала вроде нет. Но по аналогии с другим шасси



kovan
Участник
Сообщения: 255
kovan

Сообщение #8 от 20/09/2023 17:13 цитата

Ничего конкретного не узнал , я думаю, что умерла матрица. Майн оставлю на игрушки, телевизор выдаю.
Сделал замер напряжений идущих на матрицу (на LVDS) для истории подмигивание

   майна LVDS.jpg  196.42 КБ  Скачано: 117 раз(а)
serkoch77
Участник
Сообщения: 119
serkoch77

Сообщение #9 от 03/11/2024 23:35 цитата

Приподниму тему..Судя по фото с напряжениями ,наверное не совместимость майна и матрицы .VGH OOO VGH EVEN должны меняться от минус 9 (возможно и минус 14VGL)до плюс 26(VGH)..,VCOM должно быть 7.5 вольт =середина гаммы..Предстоит в ближайшем обратная замена с 55 диагонали на 49 готовлюсь,отпишусь
serkoch77
Участник
Сообщения: 119
serkoch77

Сообщение #10 от 05/11/2024 12:35 цитата

Восстанавливаю LG 49NANO816NA.Привезли мне битого донора LG 55NANO816NA сверил майны различий в компановке и номиналах не нашел..На 49 планки 6870s-9119a 6870s-9118a ,на 55 6870S-2707D, 6870S-2706D,по три кофа ,по столбцовым драйверам вопросов нет все совпадает,а вот по строчным есть различия..Изображение есть полное,но периодично затемняется и с правой стороны заливается сеткой(как на неисправных матрицах при замыкании VGH на какой то SKV) и это происходит в такт переключения VGH OOO VGH EVEN от минуса на плюс,то есть то норм ,то заливает,видимо тут что то не совпадает..Склоняюсь к поиску родного майна от 49 диагонали..Но тут не факт что само стекло исправно..
