vikmop
|
| Плата БП+инв. - DAC19M005. Инвертор на мс BIT3713. Проблема в том, что моник уже побывал в "умелых" руках - вместо вылетевшего предохранителя на питание инвертора поставили перемычку - в итоге похоже выгорел один smd-транзистор. Помогите пожалуйста со схемой на этот 19M005! Перерыл весь инет - похожие есть, но ни одной на 3713-й! Плата точь в точь как тут - http://shop.accessory4you.com/05-chanpin/p-001-1.asp?id=4109 |
|
igor0302
Завсегдатай
Сообщения: 516
|
| vikmop, какой транзистор, поз. номер? |
|
|
vikmop
|
| Q204 - вроде так. По аналогичной схеме вроде это должен быть полевик, поменял я его на похожий смд с другой платы. Предохранитель после этого не горит, но моник после включения вместо дежурки все равно в защиту идет. Попробовал выпаять первичку транса - т.е. транс обесточен - а результат тот же. Неужто нет схемы-то? |
|
TE
Старший модератор
Сообщения: 10199
|
vikmop, если ищешь схему, то есть для этого специальный раздел, если хочешь узнать какой транзистор, то его позиционный номер, тип корпуса, маркировка и т.д.
Кричать караул сразу не надо, а пора бы уже с правилами ознакомиться и поиском приучить себя пользоваться, схема выложена. |
|
igor0302
Завсегдатай
Сообщения: 516
|
vikmop, Q204, Q207 - MMBT4401LT
ДОБАВЛЕНО 14/12/2010 13:25
vikmop, Так если | Цитата: | | моник вместо дежурки все равно в защиту идет. |
может просто пока пред на инвертор убрать и посмотреть, тоже БП в защиту уйдет? |
|
|
vikmop
|
| Цитата: | | может просто пока пред на инвертор убрать и посмотреть, тоже БП в защиту уйдет? |

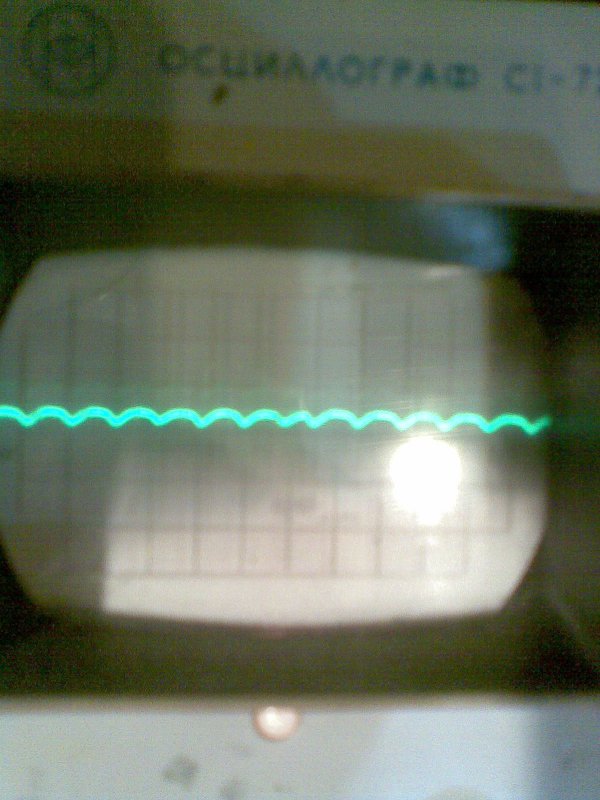

Если убрать питание с инвертора, то БП в защиту НЕ уходит - то есть косяк явно в инверторе. То есть если рассуждать логически (не имея схемы) - если питание на транс не подается, то проблема в моем случае в обвязке ccfl-контроллера или в нем самом.
| Цитата: | | Q204, Q207 - MMBT4401LT |
Спасибо, поищу даташит - посмотрю адекватную замену
| Цитата: | | если ищешь схему, то есть для этого специальный раздел, |
Ну схему ищу в том числе. Достаточно регулярно читаю форум, и очень нередко в обсуждении неисправности даются ссылки на схему - никто вроде на это не ругался...
Ну не знаю - снова зашел в поиск - не найдено! Вроде я не олигофрен, и с компом много лет на ТЫ. Ткните пальцем тогда. Схема есть только на DAC19M008!, а там шим совершенно другая! |
|
igor0302
Завсегдатай
Сообщения: 516
|
|
|
vikmop
|
| даташит уже скачал, значит все же это не полевик. Может подскажешь не-smd аналог? |
|
TE
Старший модератор
Сообщения: 10199
|
|
igor0302
Завсегдатай
Сообщения: 516
|
|
TE
Старший модератор
Сообщения: 10199
|
| Транзистор в эмиттерном повторителе на мощный транзистор, о его типе и проводимости можно по плате было угадать. При пробое Q204 в момент открытия Q205 БП будет уходить в защиту. |
|
|
vikmop
|
| Цитата: | | Транзистор в эмиттерном повторителе на мощный транзистор, о его типе и проводимости можно по плате было угадать. При пробое Q204 в момент открытия Q205 БП будет уходить в защиту. |
Спасибо огромное за схему! Теперь вроде понял как поиск юзать - заходим в Схемы и сервисмануалы и там ищем. Только моя ошибка в том,что я набирал DAC19M005 слитно, а надо было через дефис. Кстати почему-то не работает поиск по части "19M005"? А было бы очень кстати.
Можно ли было угадать? Наверно, раз говорите - можно. Только в этом случае я был бы спец хай-класса, не создавал бы эту тему и вообще был бы наверное тут на форуме тоже модератором))
Еще раз всем спасибо за помощь! |
|
TE
Старший модератор
Сообщения: 10199
|
Никуда заходить не надо, кнопка Поиск вверху под надписью ESPEC. | Цитата: | | Только моя ошибка в том,что я набирал DAC19M005 слитно, а надо было через дефис. |
Тут я сомневаюсь, что ты искал, попробовал с черточкой и без и получил один и тот же результат. |
|
