Попал в ремонт супер надежный кондиционер, безупречно работавший 10 лет:
Daikin RXB25C2V1B.
Неисправность U4 (нет связи) легко устранена.
Причина - попадание воды в электронный бокс.

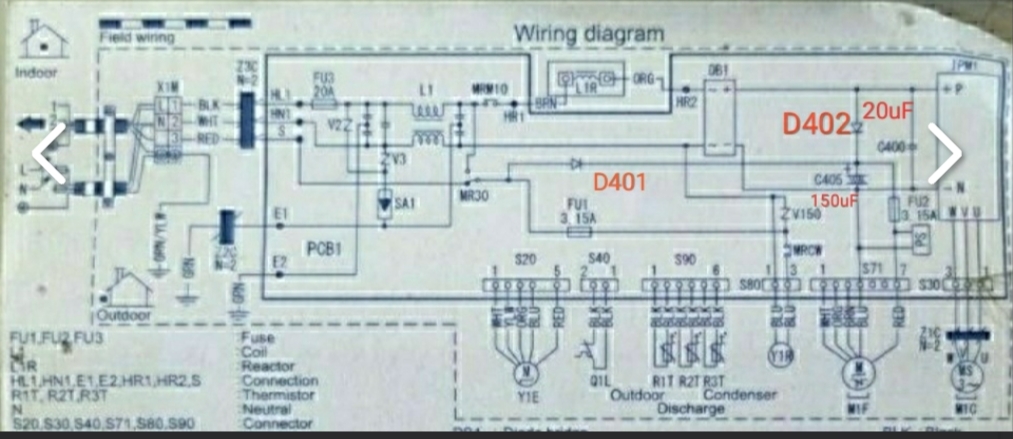

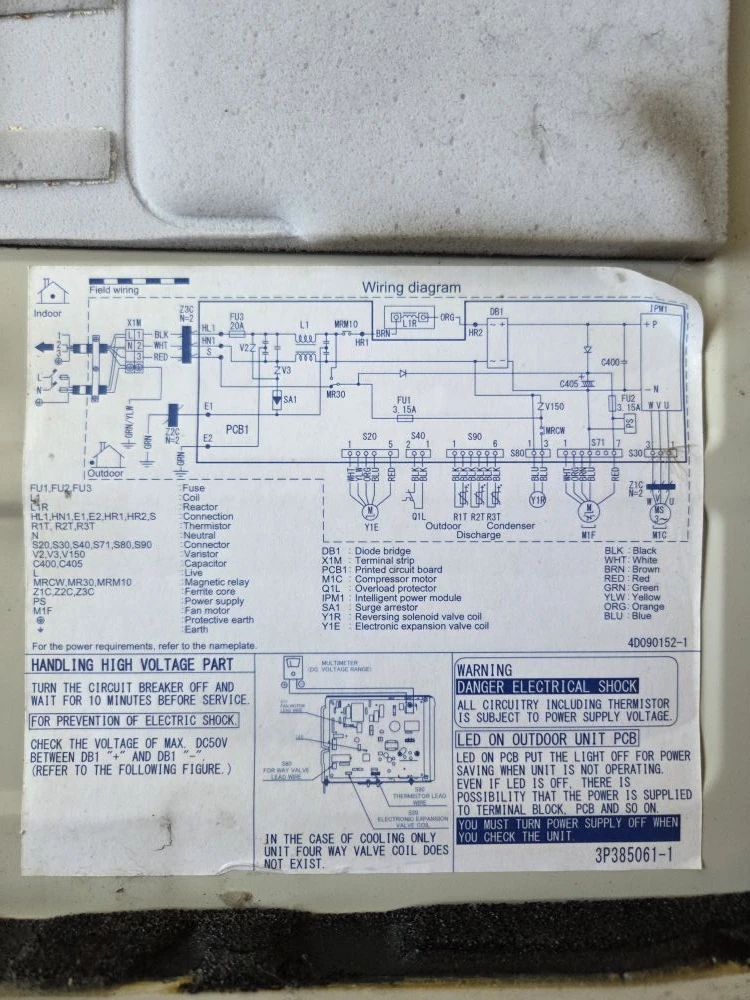

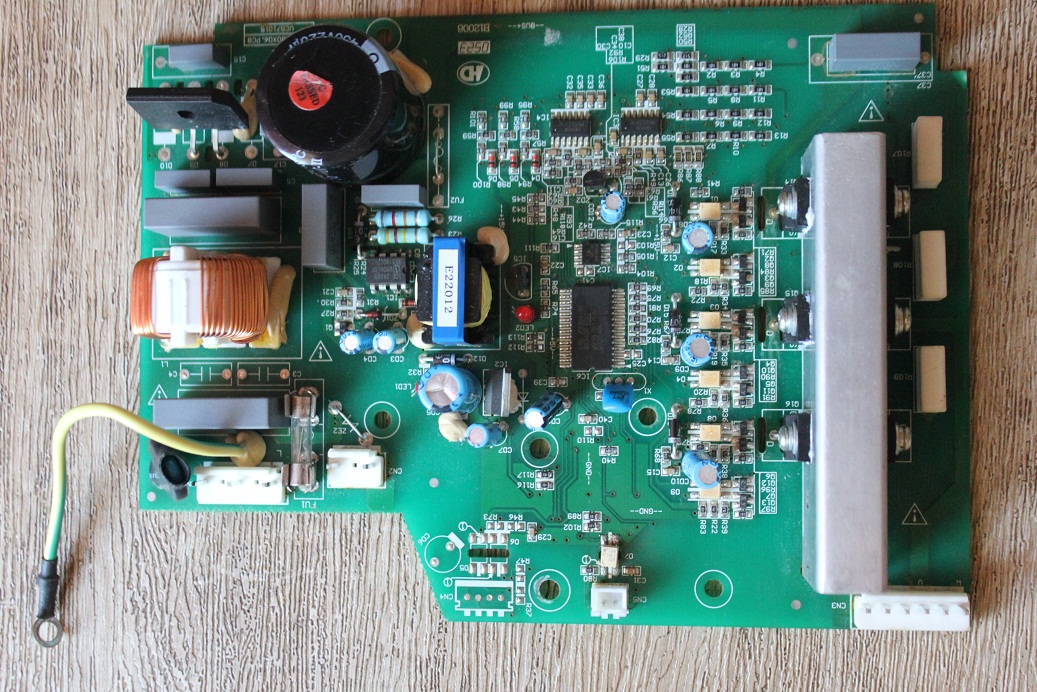

Схема платы инвертора необычная,
достойна внимания.
Сетевой фильтр.
Варистор V150 между L/N:
14V621K
TNR
Раньше такого не было,
был:
OS+
470NR-14D
Варистор V2 между L/GND,
OS+
470NR-14D
Варистор V3 между N/GND,
OS+
470NR-14D
разрядник SA1 на GND:
стекло, полосы: желт, черн, синяя.
Datasheet."
ШИМ:
TNY280PN
https://www.alldatasheet.com/datasheet-pdf/pdf/139841/POWERINT/TNY280PN.html
IPM:
PSS10S92E6-A
https://www.alldatasheet.com/datasheet-pdf/pdf/578005/MITSUBISHI/PSS10S92E6-AG.html
В схеме инвертора, в наружном блоке, отсутствует плата активного фильтра / плата корректора мощности / ККМ / PFC, поэтому высокая надежность при импульсной просадке эл. питания.
Схемы пассивной коррекции мощности тоже нет.
Выполнено двойное включение питания ИИП PS с диодной развязкой:
D401, С405,
DB1, С400, D402.
Первый запуск ИИП PS (AC230V) выполняется по линии связи через реле MR30, однополупериодный выпрямитель - диод D401, C405 (150uF/500V).
После первого запуска через D401,
вкл-ся реле MRM10, подается АС 230V на мост DB1, С400, через диод D402 (DC+320V) поступает
на ИИП PS, FAN M1F.
IPM получает (DC+320V) через реле MRM10, дроссель L1R, мост DB1, С400 (20uF/450V неполярный)!!!.
Зимой, в режиме ожидания:
мост DB1 обесточен, экономится ресурс НБ,
при U>AC253V выгорит только ВБ,
а плата НБ останется исправной.
Недостаток:
нет подогрева картера при первом пуске
зимой.
Плата НБ имеет минимальные размеры,
ИИП включается после получения импульса АС 230V на линию связи, появляется индикация - постоянно мигает зеленый LED,
без датчиков, реактора и FAN.
Такой же принцип с ККМ в LG S12AW.
https://forum-monitor.net.ru/threads/692644/
Panasonic с типичной неисправностью - пробой "прекондея".
https://forum-monitor.net.ru/threads/618990/#post-5316871
Есть ли современные инверторные кондиционеры с схемой построения без ККМ у других брендов - ?
PS.
На дружественном форуме никто не смог объяснить как работает кондиционер Daikin RXB25C2V1B без корректора мощности
и есть ли возможность удаления ККМ из традиционной схемы инвертора,
по аналогии с Daikin RXB25C2V1B.

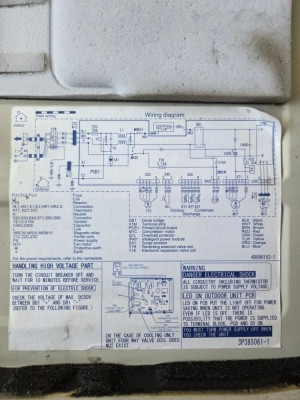

| IMG_20260520_022941_993.jpg |
| Описание: |
|
| Размер файла: |
500.23 КБ |
| Просмотрено: |
6 раз(а) |
|

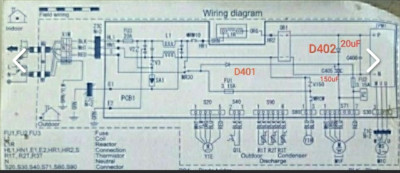

| IMG_20260525_222618.jpg |
