Kadzak
|
Принес мне холодильщик модуль от Bosch KGV36Z45 со словами: светодиоды горят, компрессор не запускается, напрямую (через пуско-защитное) работает.
И это вся инфа...
Датчики, как выяснилось, он не проверял.
--
По плате я пошаркал тестером - ничего..
Мощный симистор перепаян. Стоит BTB12 - рабочий, какой должен быть - не знаю (второй симистор, что послабже, тоже рабочий).
Контроллер: S3F9454B51SK74 (Samsung), рядом епромка ATMLH930. Синхронизация видимо сетевыми 50-тью герцами.
При подаче питания (подаю 5В на проц) обмен с епромкой идет, частота 50 Гц присутствует на 19-й ноге проца, на кнопки реагирует, светодиоды работают.
Осталось запустить мотор.
--
Если правильно понимаю, компрессор запускается через симистор. При запущенном модуле на управляющей ножке симистора (и на соответствующей ноге проца) - ноль.
Подозреваю, что надо на входы АЦП контроллера (видимо второй маленький разъем) подоткнуть сопротивление, соответствующее датчику(ам), думается, что около 10к (если не прав - поправьте).
Кто-нить может подсказать, как подключается датчик(и) к этому разъему и сколько их?
(Мопед не ноуфрост, двухкамерный, однокомпрессорный.)
--
ЗЫ: И вообще, в идеале, хотелось бы узнать схему подключения всей периферии к модулю.

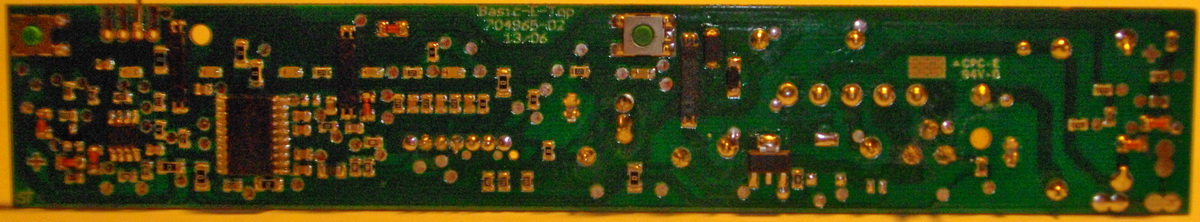

 Bosch KVG36Z45 - Модуль 1.jpg 86.59 КБ Скачано: 1993 раз(а)

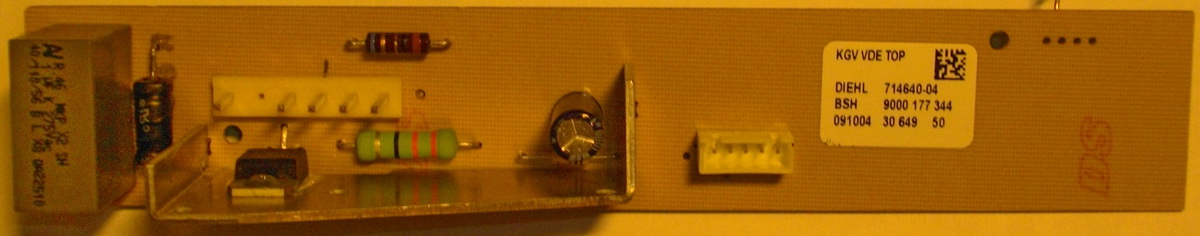

Bosch KVG36Z45 - Модуль 2.jpg 133.02 КБ Скачано: 1692 раз(а)
|
|
cybe
Фанат форума
Сообщения: 12800
|
| Kadzak писал: | | При подаче питания (подаю 5В на проц) |
а скока питания без твоей подачи? |
|
WARNING
Завсегдатай
Сообщения: 313
|
| Kadzak писал: |
Датчики, как выяснилось, он не проверял
При запущенном модуле на управляющей ножке симистора (и на соответствующей ноге проца) - ноль.
|
без подвески датчиков к плате, сигнал упр-я на триак с контроллера сформирован не будет. Трабл может быть как по вине сенсоров так и в самой плате. Нехаи твой холодильщик дует к заку и меряет сенсоры, тебе как мастеру нужна полная картина о состоянии холодца - воспитывай и учи своих друзей-коллег. Достают "диагностики" мастеров - чуть какие непонятки так виной всему модуль(и это довольно таки часто), а переферию в расчет и недосуг проверить, в итоге везут в ремонт ЖИВОЙ модуль. |
|
Klop
Завсегдатай
Сообщения: 379
|
| sever писал: |
Нехаи твой холодильщик дует к заку и меряет сенсоры, тебе как мастеру нужна полная картина о состоянии холодца - воспитывай и учи своих друзей-коллег.quote |
+100.
и просьба: Коллеги, давайте помогать друг-другу так, что-бы инфо не расплывалось по всему нету. Для этого существует ЛС. |
|
|
Kadzak
|
| cybe писал: | | Kadzak писал: | | При подаче питания (подаю 5В на проц) |
а скока питания без твоей подачи? |
220 еще не подавал - смутила схема БП без транса
с такими еще не сталкивался..
куда 220 подавать, между 4 и 6?
вроде как только этот вариант, но все равно жду мысли тут или в личку.. |
|
cybe
Фанат форума
Сообщения: 12800
|
| Kadzak писал: | | между 4 и 6? |
похоже так
ДОБАВЛЕНО 05/06/2013 15:45
буквы в модели попутал, там два разъёма по 7 пинов (см.сторону пайки): Х1 - для датчиков, Х2 - силовой (X2.1 и X2.4 - ~220V) |
|
|
Kadzak
|
пасиб, исправил
(на плате нет маркировок разъемов, поэтому назвал по своему усмотрению, т.е. от балды. да и номера контактов так же)
для подстраховки, замерив R между 4 и 6, подал 220 (на 4 и 6, что в данный момент не принципиально, но всё равно спс), в итоге БП выдает 5,4.
--
осталось ОТсимулировать датчики.. |
|
xarl
Модератор
Сообщения: 21748
|
Симулировать не надо.  |
|
|
master-holoda
|
|
|
Kadzak
|
схема подключения датчиков проста - обычные делители с верхним плечом на U+ (нижнее плечо - датчик)
подключил 2 резюка по 10к, и что характерно:
- при запитке платы от внешнего источника +5В контра дает "запуск" на триак
- при запитке от 220 на запуске 0.26В |
|
WARNING
Завсегдатай
Сообщения: 313
|
| ...вроде сам НЕ глуп, а полемику продолжаешь вести далее, у тебя же ТЕПЕРЬ полная картина поведения перед глазами..., вот и копай далее плату. |
|
|
Kadzak
|
| sever, можт мне и схему удалить посоветуешь, после закрытия темы? |
|
shov244
Фанат форума
Сообщения: 3825
|
| Kadzak писал: | | можт мне и схему удалить посоветуешь, после закрытия темы? |
Даем добро ... кто занимается этим делом , им и так ясно .  |
|
|
Kadzak
|
конспираторы блин)
клиент всё равно в такие дебри не полезет |
|
Spec
Спецсервис
Сообщения: 1646
|
Kadzak, мне бы таких ремонтов штук 50 на день и я был бы счастлив. С простого ремонта делаете хто-зна шо.
Смотри личку. |
|
xarl
Модератор
Сообщения: 21748
|
| Spec, ну, у тебя и аппетит... Куда тебе столько? |
|
Klop
Завсегдатай
Сообщения: 379
|
| Kadzak писал: | | клиент всё равно в такие дебри не полезет |
Наивный...
Мало было у тебя дохлых процессоров, выпаленных дорожек, потерянных деталей на нераспростаненной плате...
Не нужно подначивать к рукосуйству.
Один легкий тыц паяльником может быть сильнее повреждения от удара кувалдой...
Зак, который умный и знающий- продиагностирует и починит модуль сам, тихонько и не спрашивая никого. Инфо для этого полно...
А рукосуй будет моск выносить ... всем , подряд.
Найти не может а тарелка с каемочкой пустует. Не порядок!
Kadzak, ты модуль починил али нет? |
|
|
Kadzak
|
спасибо всем, кто написал в личку
| Spec писал: | Kadzak, мне бы таких ремонтов штук 50 на день и я был бы счастлив.
|
как мало людям надо для счастья))
--
в общем так:
замена того, на что все так дружно грешили, проблему не решила..
повесил эмуляцию датчиков.
светодиод температуры через неск сек начинает мигать, и, исходя из инструкции, будет мигать до тех пор, пока заданная темп не будет достигнута. |
|
cybe
Фанат форума
Сообщения: 12800
|
Kadzak, дверь-то "закрыл"?
|
|
Klop
Завсегдатай
Сообщения: 379
|
| А сколько ты ждал, мил человек, включения компрессора? только откровенно - минуту? две? |
|
