Беговая дорожка Recor

  Список форумов » Прочие бытовые приборы

Следующая тема · Предыдущая тема
АвторСообщение
ubi777
Бывалый
Сообщения: 76

Сообщение #1 от 09/11/2014 20:33 цитата

Добрый день форумчане!
Попала в руки беговая дорожка RECOR. Сказывали было искрение и и выбивание автомата.

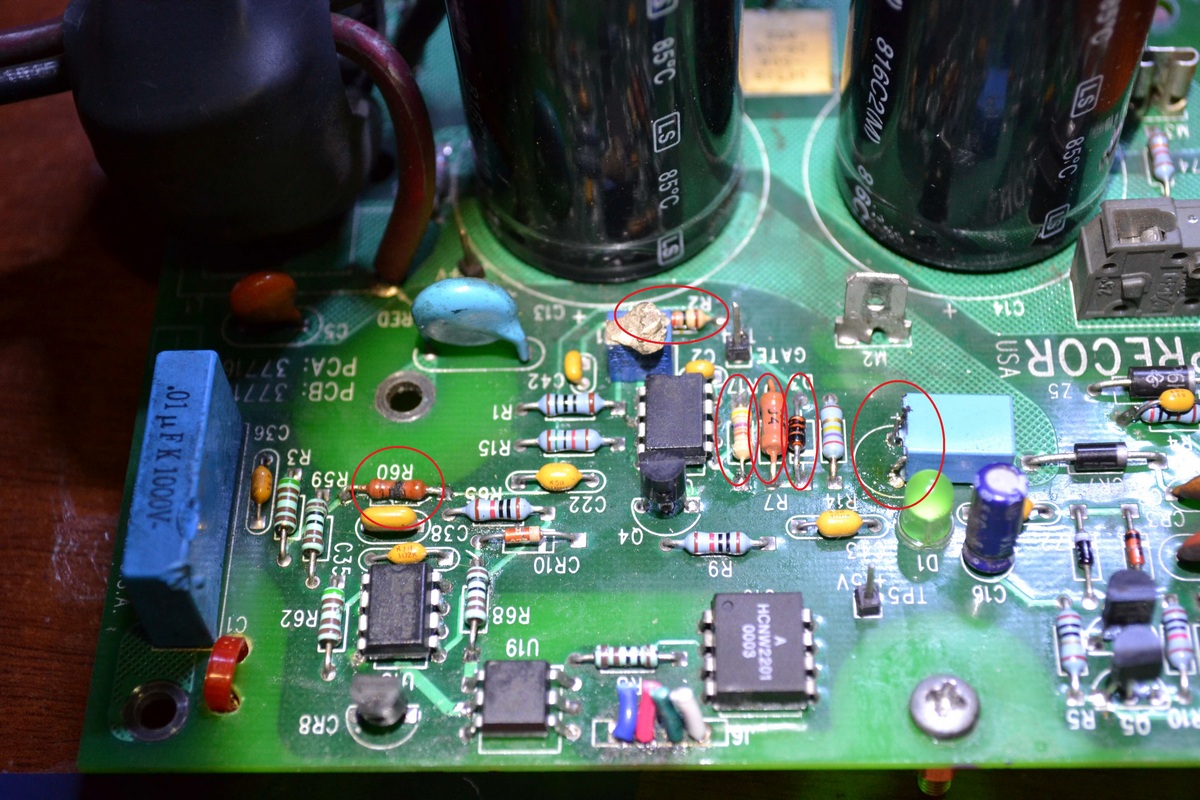

После всрытия-в "уголь" резисторы R60,R17,R7,R2,D3, С3, дырявый MP821, драйвер MC33153 и силовой транзистор пробит
Состав:
VMC33153P- IGBT Gate Driver
HCNW 2201-Оптореле Wide VCC Logic
Gate
MP821 0.050 - токоизмерительный с допуском 1%
VCNY 17-4 Оптореле
Фильтра 2 1500мкФ на 250V
И больной 60N50 КОТОРЫЙ ГОРИТ
После замены силового транзистора, С3 заменил на 47n 400V, резистора токоизмерительного (набрал резисторами по 5W на 0,09), драйвера MC33153 и оптореле HCNW2201 аппарат ожил.
Все запускается и регулируется как угодно долго (больше 50мин терпения нехватило) . Но при включении нагрузки (человек) через 4-10мин. пробивает силовой транзистор, драйвер MC33153 и резисторы.
Номиналы резисторов неизвестны. Подкидывал навскидку макисмально приближенно к типовым схемам с применением MC33153: R2 - 1koM,R3-33oM, R60-1koM, R17-5koM,. Буду признателен если кто подскажет номиналы резисторов.
Завтра попробую зарисовать их использование на схеме и выложить.

 Описание:
 Размер файла:  371.26 КБ
 Просмотрено:  256 раз(а)



  qwe_21.jpg  142.74 КБ  Скачано: 272 раз(а)
  qwe_31.jpg  176.33 КБ  Скачано: 300 раз(а)
  qwe_41.jpg  162.85 КБ  Скачано: 283 раз(а)
xarl
Модератор
<B>Модератор</B>
Сообщения: 21736
xarl

Сообщение #2 от 09/11/2014 20:59 цитата

ubi777, http://monitor.espec.ws/section39/topic198527.html
