| Цитата: | | Приехал MLX - когда будет поддержка? Очень хочется испытать. На подъезде MAX6675 |
уже есть, прошивку скоро выложу

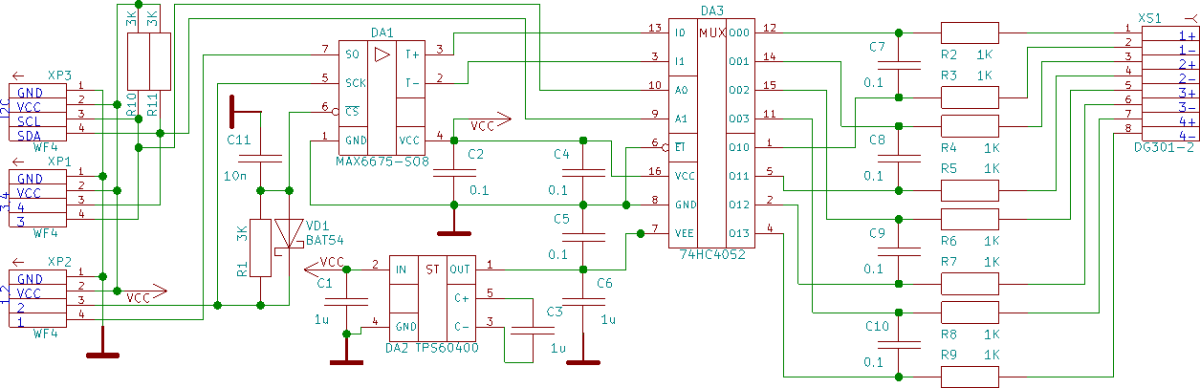

модуль MAX6676/31855 + I2C (генератор отрицательного напряжения не нужен): sch , pcb , проект |
|
tormentor
Завсегдатай
Сообщения: 729
|
|
|
lynx7474
|
| Юра а этот модуль для сопряжения пирометра и 2 термопар, я правильно понял |
|
tormentor
Завсегдатай
Сообщения: 729
|
| для подключения 4х терморпар и пирометр(ов) |
|
|
lynx7474
|
| tormentor писал: | | Цитата: | | Приехал MLX - когда будет поддержка? Очень хочется испытать. На подъезде MAX6675 |
уже есть, прошивку скоро выложу
модуль MAX6676/31855 + I2C (генератор отрицательного напряжения не нужен): sch , pcb , проект |
Ты имел ввиду Max6675, вот почему я тебе задал не правильно вопрос
ДОБАВЛЕНО 27/11/2014 05:02
Получается с максом нечего настраивать не надо, просто подключаеш термопару и получаются точные значения
ДОБАВЛЕНО 27/11/2014 05:12
Теперь понял как работает модуль , с помошью мултиплексора комутируются входа, а я сперва не с той стороны схему глянул и не мог понять ее работу:-) |
|
|
lynx7474
|
Поясните плиз про 3 канал беру выставляю , все настройки как писал vladimersv с первого канала стоит перемычка на третий канал. Время 1 сек
1й канал--2й канал---3й канал
1С------------144С ----------120С
1й канал верх 2й канал низ, запускаю , добегает до 120С на 3 канале и не переходит, а ждет пока добежит на 2 канале 144С, что делаю не так  SKYP=1 на всех 3 каналах,по пробовал поставить только на 3й канал все равно не переходит по набору 3 канала.
ДОБАВЛЕНО 27/11/2014 17:12
| vladimersv писал: | у меня щас уже подругому немного ,с задействованием 3го канала ,чтоб верх включался по температуре возле чипа а не времени.
1й канал -верх,2й-низ
Pmax1-70.Pmax2-60. dToff1-0.5 dToff2-0.0 dTmax1-5.0 dTmax2-2.0 Wait1-0.5 Wait2-2.0 Skip1 .2 -1 Cut -1
тогда ещо был другой пид ,а щас уже и незаписывал негде настроек.
но принцып для низа такой-ставлю просто температуру 175, время 1 ,и низ греет просто ограниченной мощностью до заданной ,а потом уже пид держет по прямой всё время .
(но датчик низа стоит возле трубок )
а далее уже описывалось -
- на 3й вход подайте сигнал с датчика верха (можно сделать перемычку прямо на разъеме или на шлейфе с 1го усилителя на 3й)
- на 1м шаге канал верха отключите (t1 = 1), 3й канал - запрограммируйте на 120град и Wait=0.1 - получится ожидание нагрева до 120град
- на след.шагах программируйте канал верха по профилю, а 3й - отключите
а вот на те по старинке(что скрин выше ) уже и неосталось записей ,а щас вообще софтом непользуюсь чтоб делать скрины.(ток время терять на запуск компа если надо чип снять,от софта ток при настройке то и польза ,да показат комунить типа похвастать . а в обыденности и так видно по показаниям что все нормально идет )
но чущие настройки пида полюбому непомогут другому ,ток мешают .
принцып остается тотже-ставим -греем -смотрим.
меняем 1н параметр-греем-смотрим куда потянуло график . и ток так у всех наверняка было. |
я имею ввиду вот этот способ |
|
|
lynx7474
|
| мужики помогите зашел в тупик направьте в нужное русло , почему не переходит после набора 3 канала до заданной температуры, какой алгоритм Skyp. Какой первый канал набрал нужную температуру, по тому и перешел, или как. |
|
|
lynx7474
|
| я понял приоритет у кого больше температура |
|
tormentor
Завсегдатай
Сообщения: 729
|
>> Получается с максом нечего настраивать не надо, просто подключаеш термопару и получаются точные значения
в теории - да |
|
|
lynx7474
|

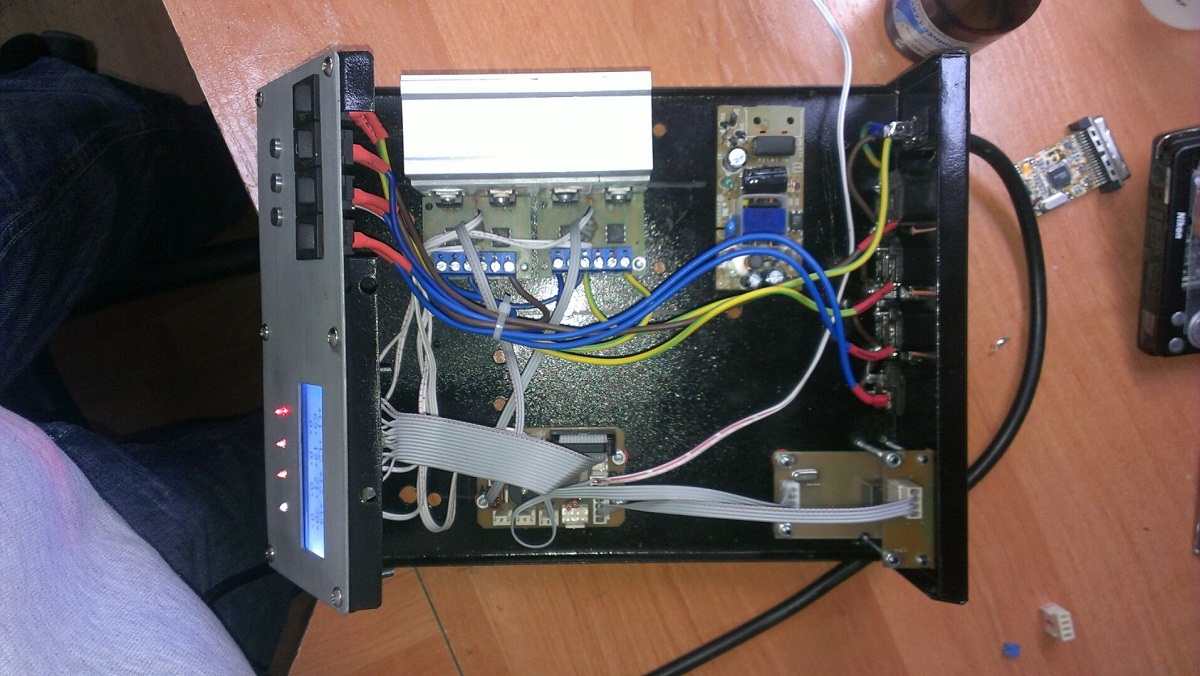

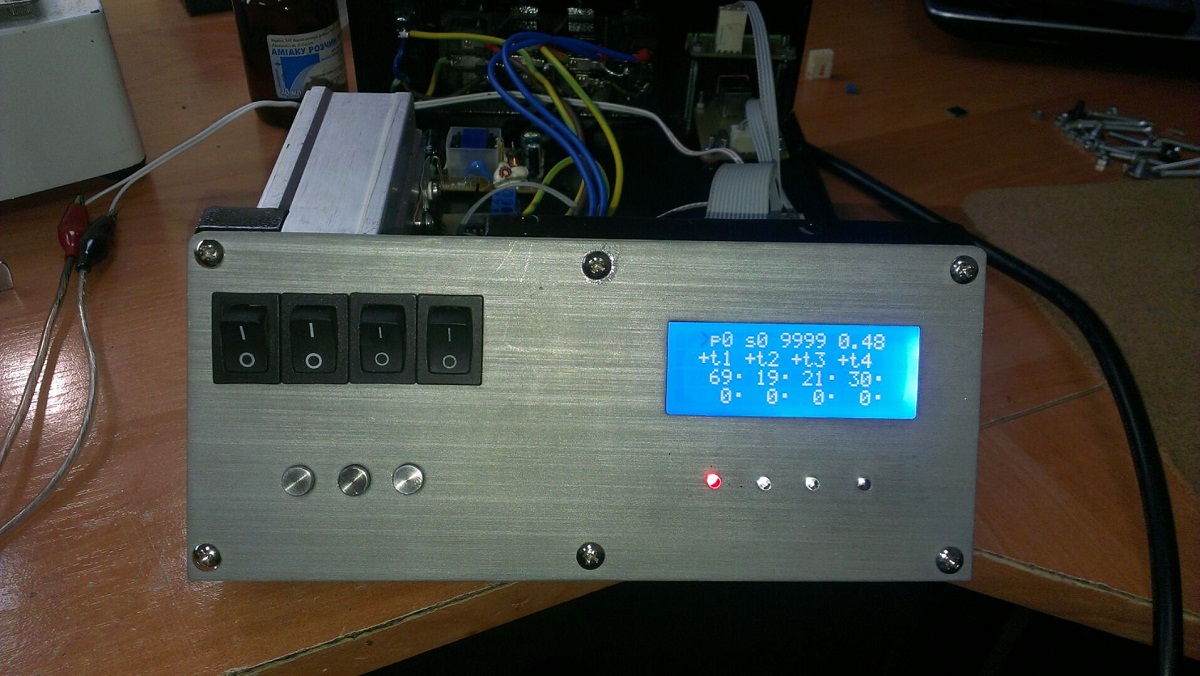

Вот что у меня получилась
--------------------------------------------------------------------------------------------------------------
Настройки:
1 канал -верх (Кварц), 2 канал (Галогенки), 3 канал перемычка на первый канал.
1канал Dt-[-17.7], Pmax -[40], dtoff-[0], dTmax-[0.5], Wait-[0.5], Skyp-[0], Kp-[93], Ni-[115], Kd-[15], Nd-[16]
2канал Dt-[-16.3], Pmax -[70], dtoff-[0.1], dTmax-[0.1], Wait-[0.1], Skyp-[0], Kp-[80], Ni-[120], Kd-[200], Nd-[16]

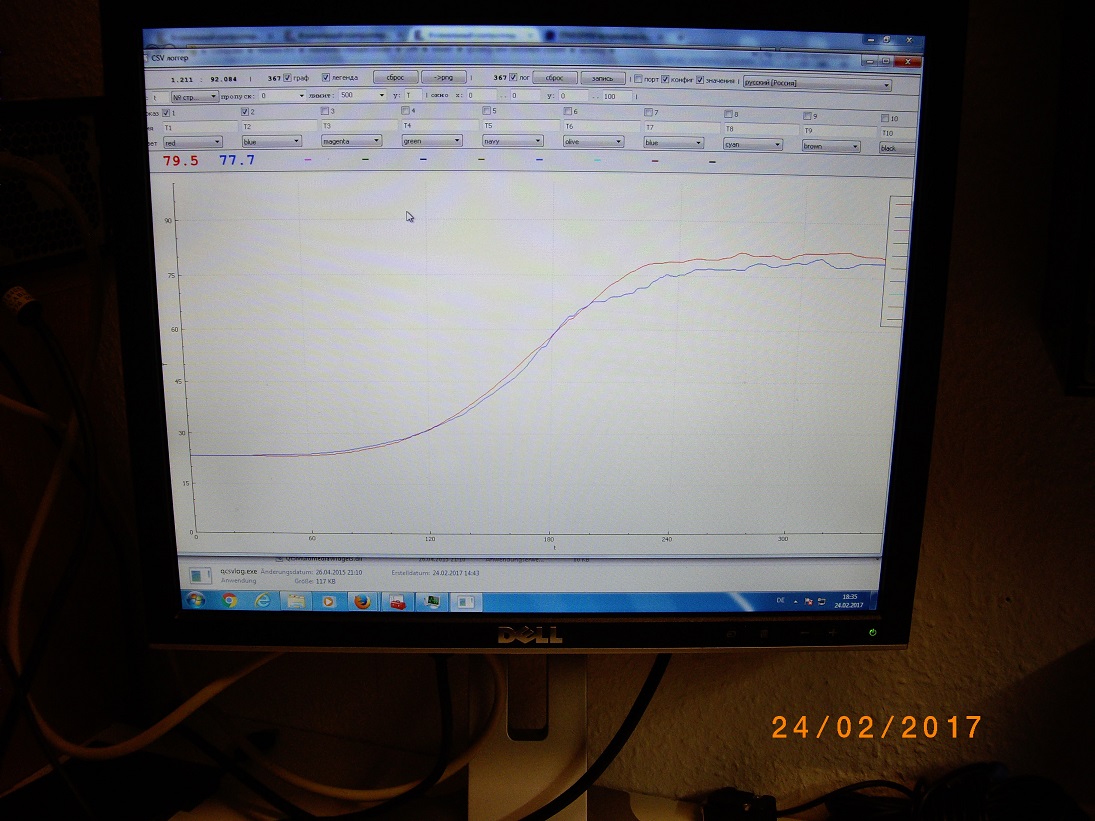

Пример профилей и графиков
свинец
s0- [-]***[160] *[120]--1сек
s1- [160] [160] [-]--60сек
s2- [205] [160] [-]--75сек
s3- [205] [160] [-]--10сек
без свинец
s0- [-]***[183]* [146]--1сек
s1- [183] [183] [-]--60сек
s2- [235] [183] [-]--71сек
s3- [235] [183] [-]--15сек
Скажу сразу что пред нагрев почему длинный, потому что плата сама набирает сколько ей надо, потом идет профиль. Понятно что надо уже будет оттачивать но пока так как есть. |
|
|
SNeon
|
| tormentor писал: | | Цитата: | | Приехал MLX - когда будет поддержка? Очень хочется испытать. На подъезде MAX6675 |
уже есть, прошивку скоро выложу
модуль MAX6676/31855 + I2C (генератор отрицательного напряжения не нужен): sch , pcb , проект |

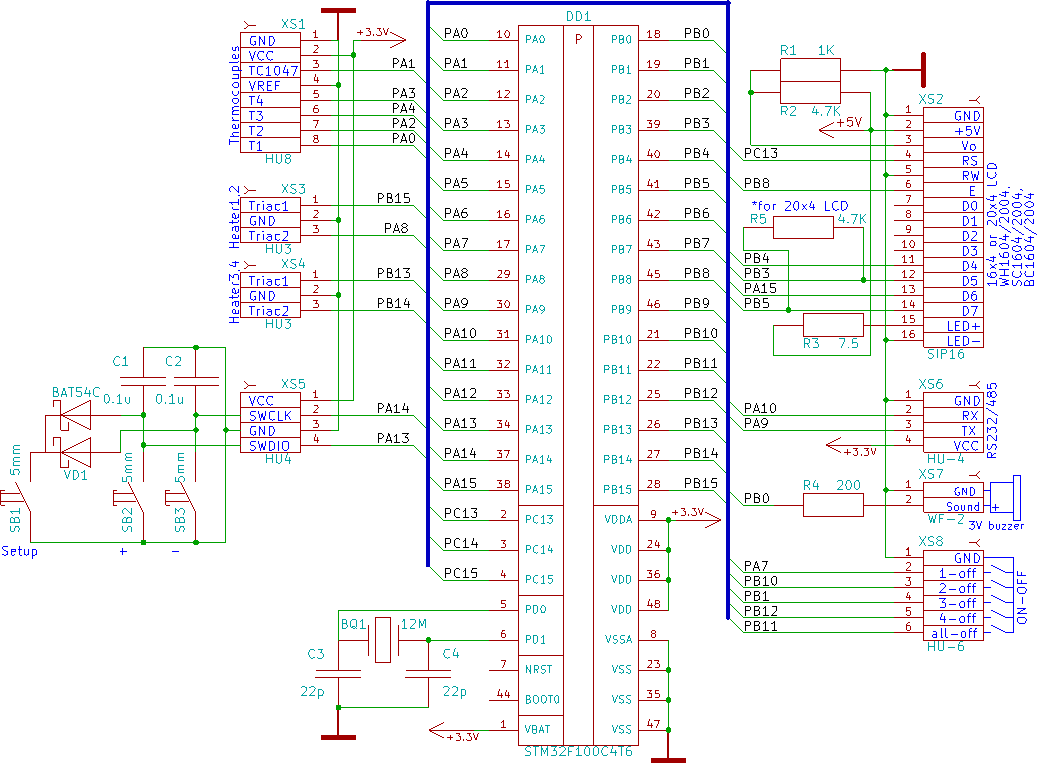

Пара вопросов по схеме MAX6675/31855
1) если генератор не нужен, VEE садить на землю? Питать весь модуль от 3.3V? Ron не великоват будет?
2) для чего нужны резисторы R2-R9? Не нашел их в даташитах на MAX6675/31855
3) для чего коммутировать оба полюса термопар? Ведь можно только плюсы. Поставить 74HC4051 и упростить разводку платы?
| tormentor писал: | | для подключения 4х терморпар и пирометр(ов) |
К первому-же вопросу: а пирометр разве не 5V? |
|
tormentor
Завсегдатай
Сообщения: 729
|
1.да, вместо С5/С6 перемычку
2.для защиты входов, были случаи выбивания статикой или наводками от силовых проводов.
3.можно коммутировать только +сы, -сы объединить и подать на -й вход.
4.пирометры разные, есть и на 3В. 5В вариант конечно нужно запитать от 5В. |
|
|
SNeon
|
| tormentor писал: |
4.пирометры разные, есть и на 3В. 5В вариант конечно нужно запитать от 5В. |
заказывал тот, что вы упоминали. он на 5V. Реально ли всю эту плату, вместе с MAX запитать от 5 вольт? как к этому отнесется процессор? |
|
tormentor
Завсегдатай
Сообщения: 729
|
| проще кинуть отдельный провод +5В на MLX |
|
|
SNeon
|
| tormentor писал: | | проще кинуть отдельный провод +5В на MLX |
А ничо, что при запитке 3.3V 74HC4051/2 на адресные входы прилетит 5V от MLX? В DS на 4051/2 сказанно switch voltage min: Vee, max: VCC. Да и вообще для 4051/2 штатное питание 5V. |
|
tormentor
Завсегдатай
Сообщения: 729
|
| пуллапы на I2C вешаются на 3.3В |
|
|
SNeon
|
| tormentor писал: | | пуллапы на I2C вешаются на 3.3В |
Понятно. Спасибо. Имеет право на жизнь такая схема?

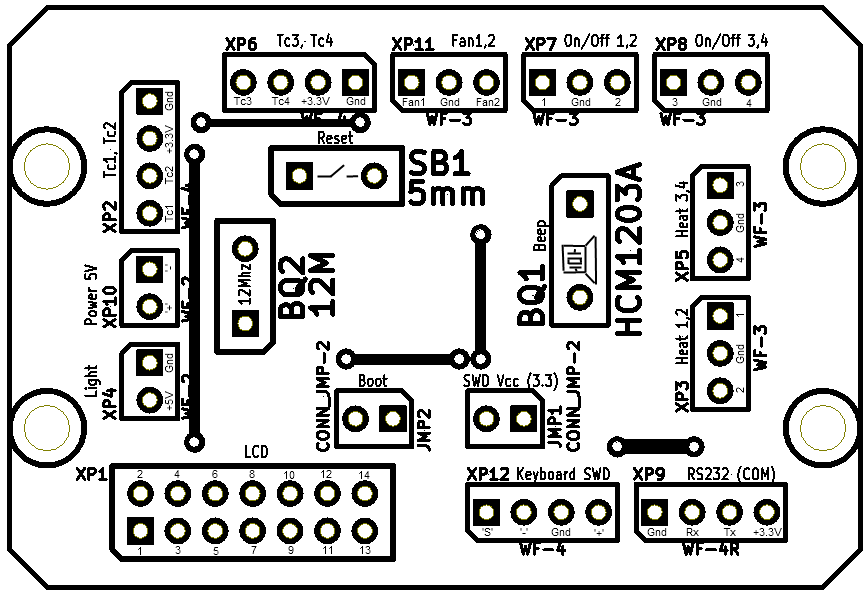

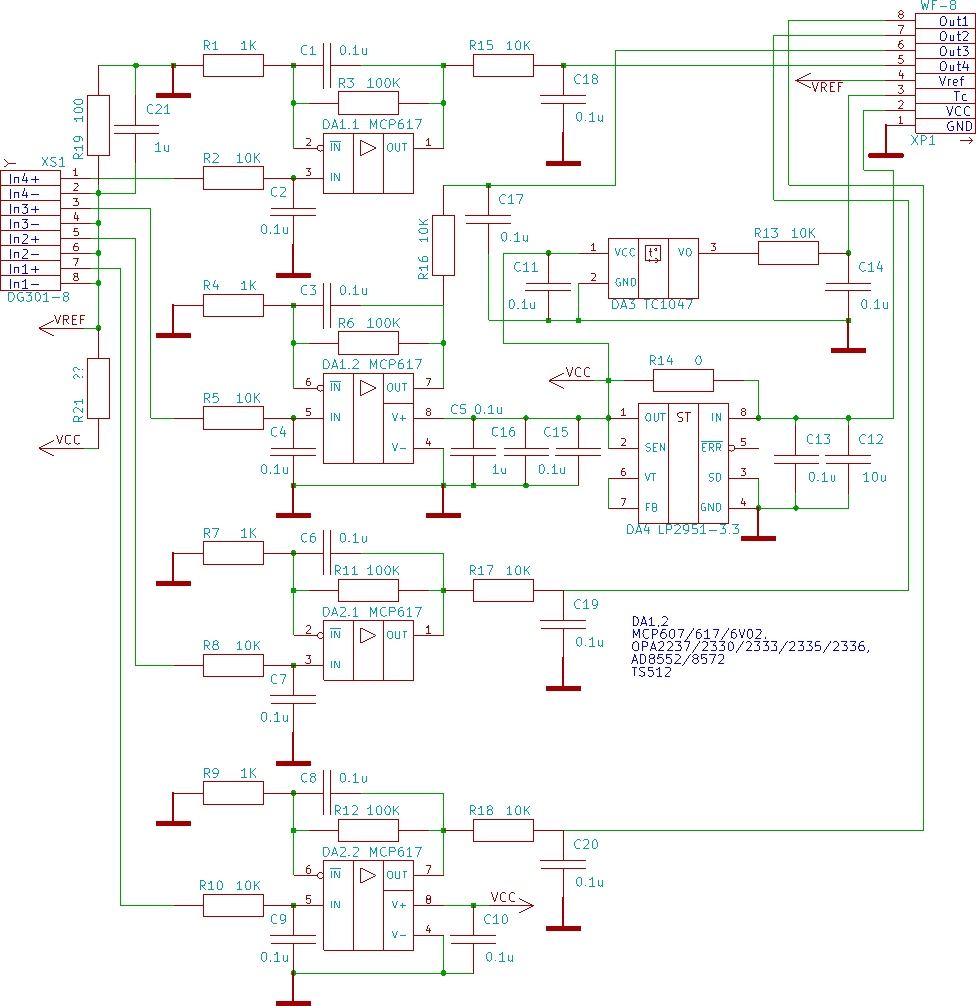

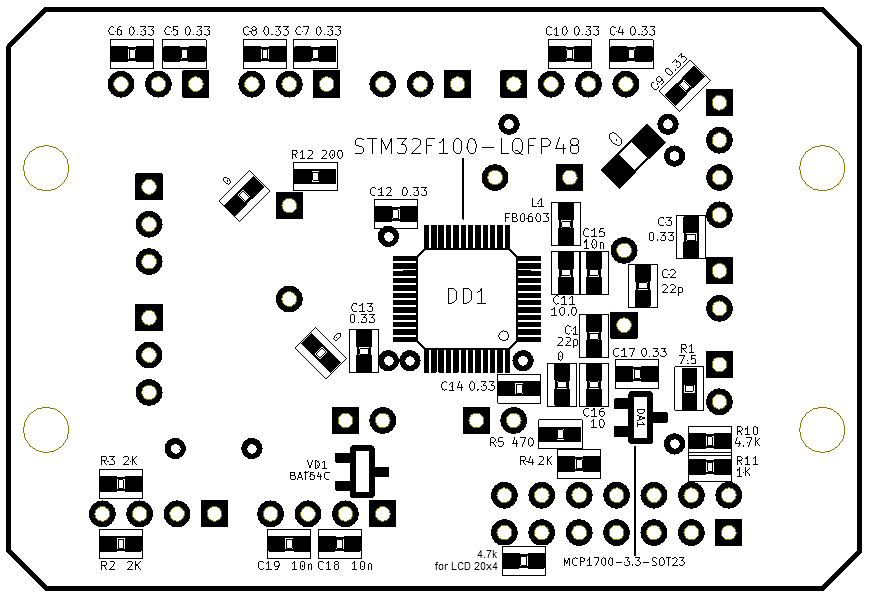

Раз автор дает добро по этой схеме, тогда выкладываю печатку. Фото низа, Фото верха, Плата в спринте |
|
tormentor
Завсегдатай
Сообщения: 729
|
|
|
YX-360TR
|
Юра, у меня немного вопросов...

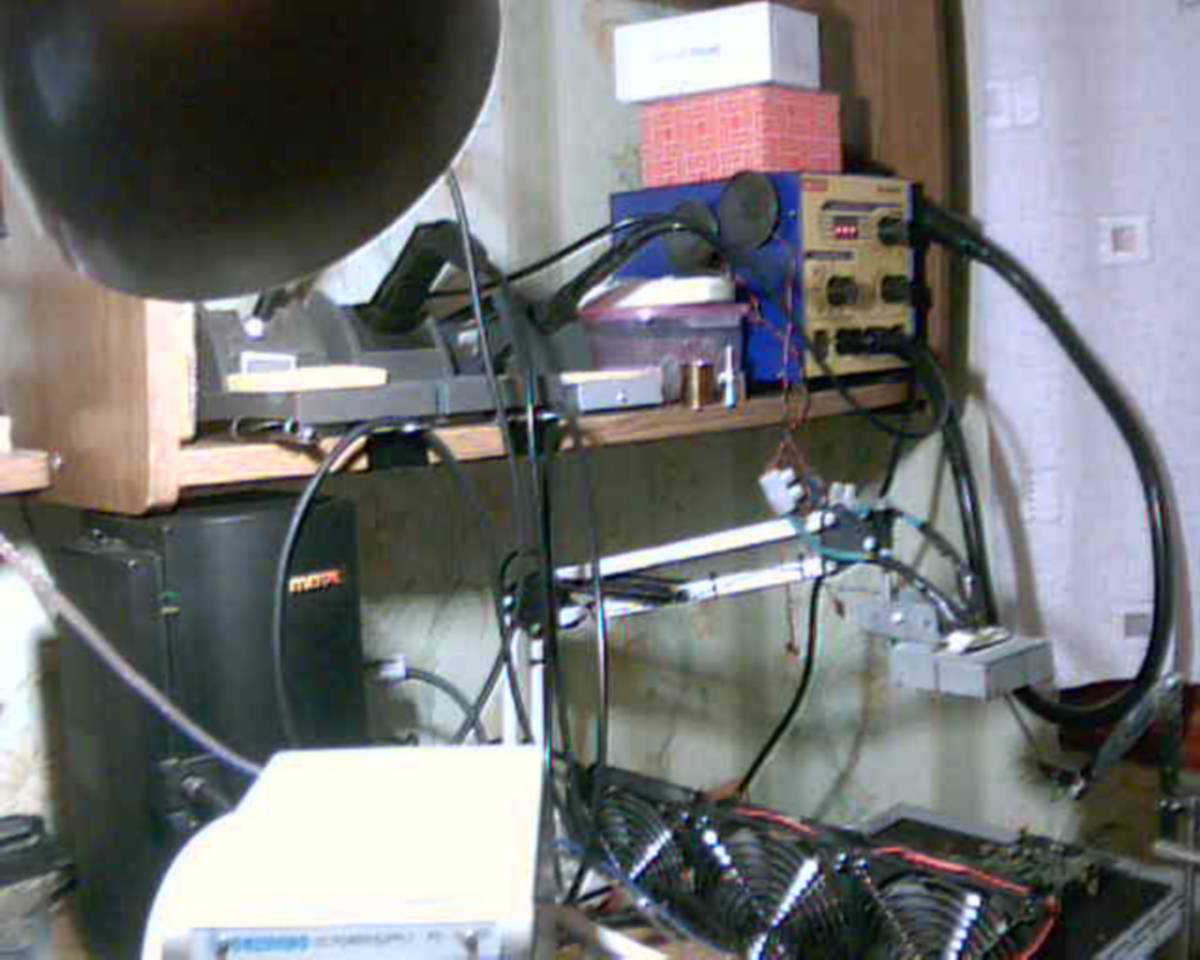

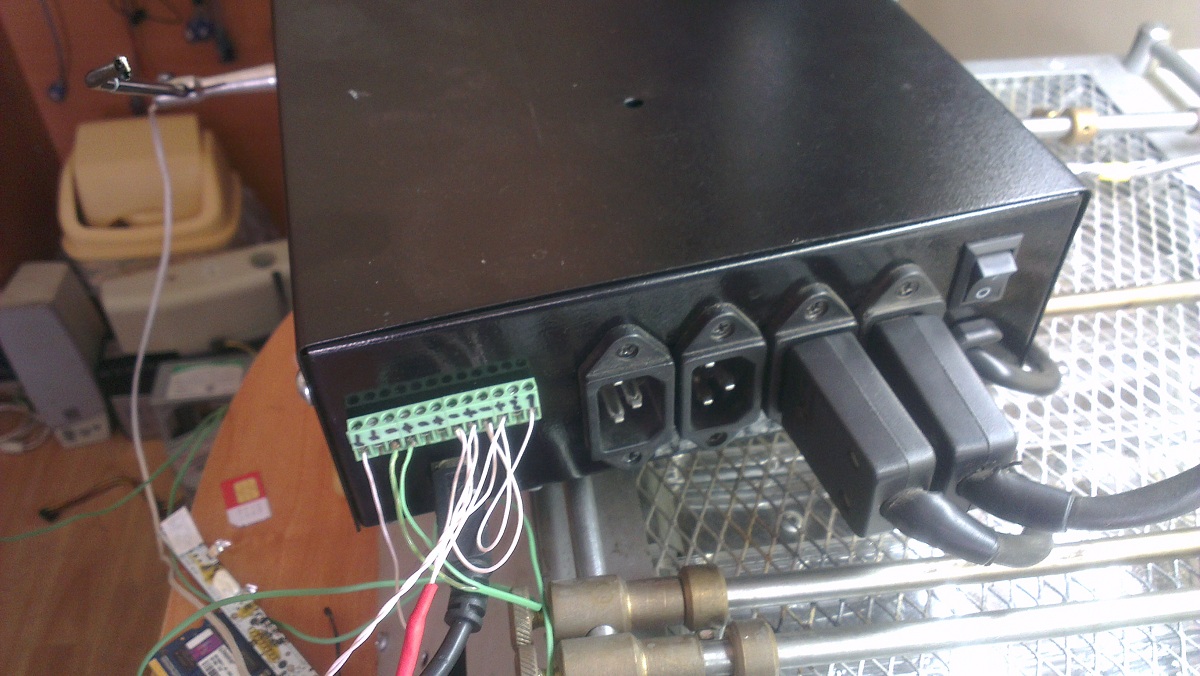

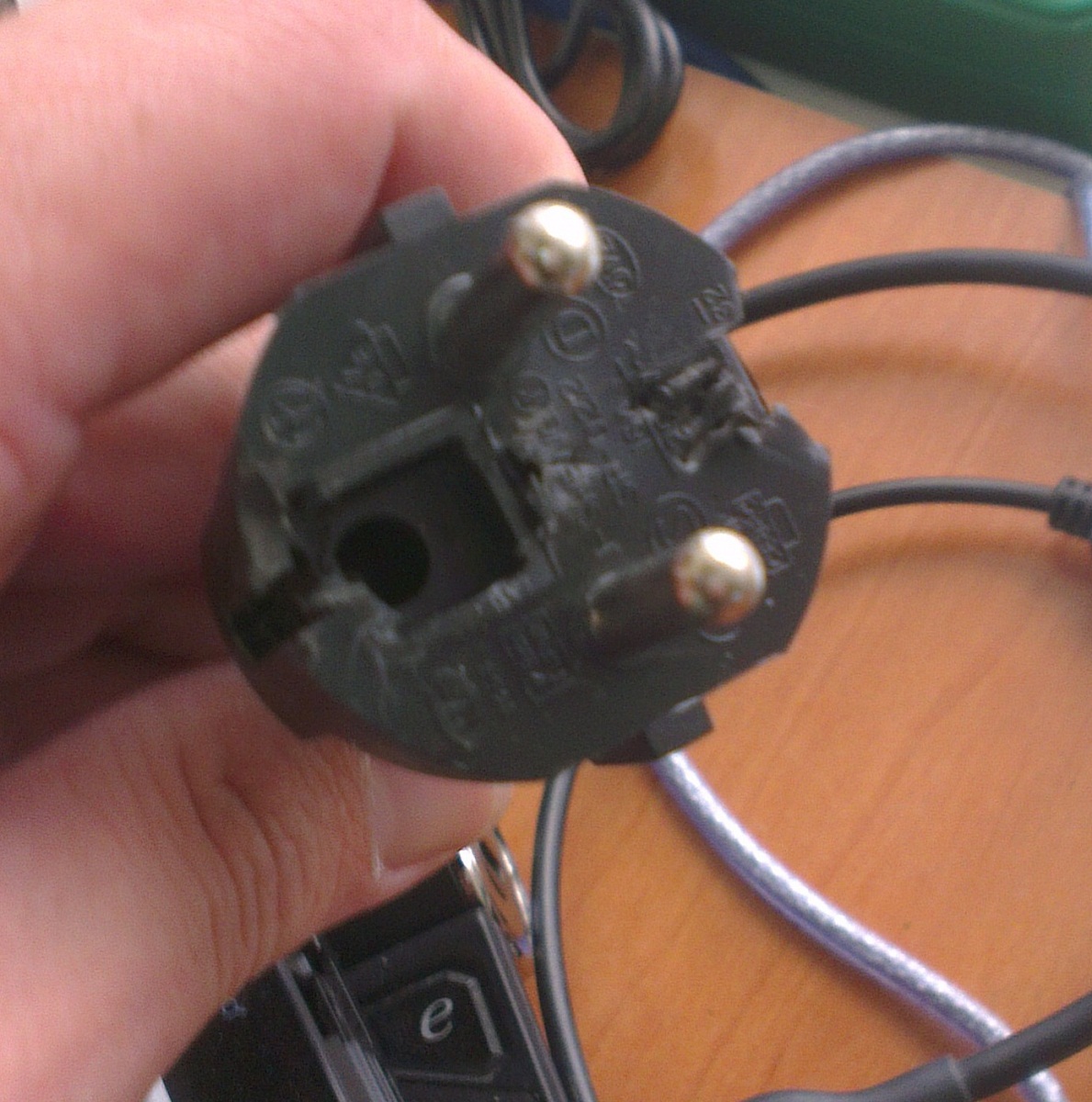

1. "заскоки" температуры - это не глюки ЛМП(?).. это действительно идёт команда с контроллера на нагрев плиты  , это видно по горящим светодиодам на твоих семисторных модулях.. вот пример.. лимит плиты - 275 градусов.. залёты температуры до 300 бывали... а просадки до 260.... при этом Wait = 10... Сегодня целый проводил опыты.. бедная P4P800SE.. уже раз 50 грелась.. Не могу понять.. почему контроллер даёт команду на включение семистора, когда температура уже перевалила порог.... ну была бы помеха. ну пропустили полупериод.. не страшно... а тут.. лимит в 275, датчик показывает 289 и продолжаем греть.. Этот "дефект" проявляется только ПИД регулировании.. и то не всегда... бывают и "линейные" участки... если включить на 80% мощности - то идёт линейный график нагрева и такой-же ровный прямолинейный участок, после того как плита набрала свою макс. температуру при установленной мощности... но данный режим я не использую.. вкл/выкл импульсами 3кВт.. у меня все упсы пищать начинают.. такая вот сеть.. 213В.
2. Можно реализовать другую логику работы??? Командный канал ЛМП - 3. Смысл такой - греем низом плату до 160"С (3й датчик), как только достигли - запоминаем при этом температуру низа (датчики 1 и 2) и её удерживаем... при этом ключается верх...ждём по датчику 3 канала 225/235 градусов. Всё. Пусть будет только один профиль, этого достаточно.. имхо.. Если хватит памяти - то реализовать контроль выхода за предельные температуры - писк и отключение. Параметры все в текстовый файл типа cfg пусть хранятся. Выведу на корпус кнопку режима программирования.. Мне видится удобным правка файла и заливка в контроллер, чем навигация кнопками..

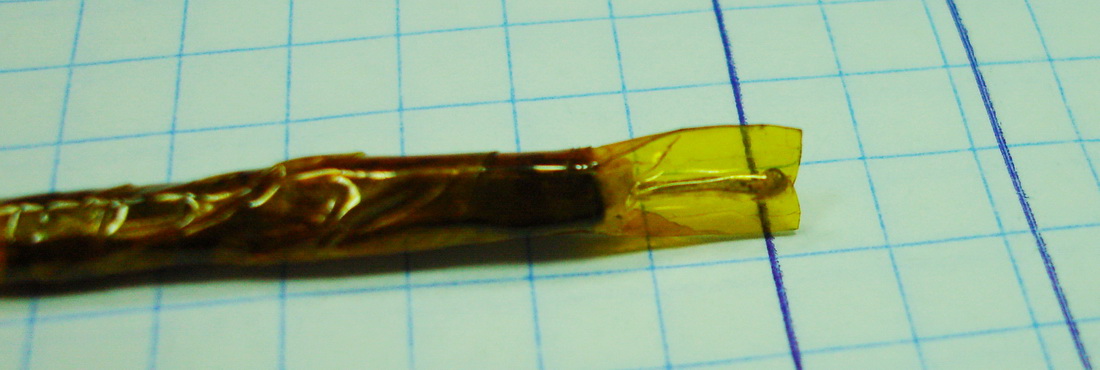

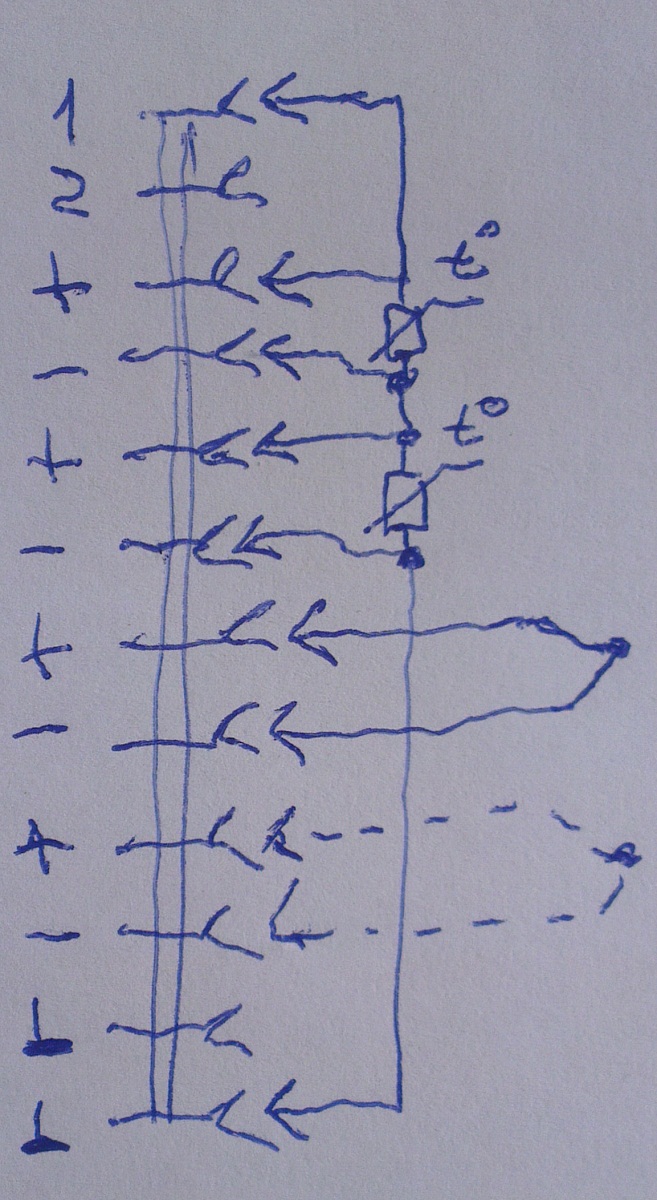

Другого способа реализовать контроль температур не вижу... оставить один датчик и кинуть перемычки на все каналы сразу? Датчик ПТ1000.. термопару убрал.. слишком тормозная в динамике, в добавок - в зависимости от того, какой стороной приложить каплю, меняются показания температуры.. "точка G" блин..

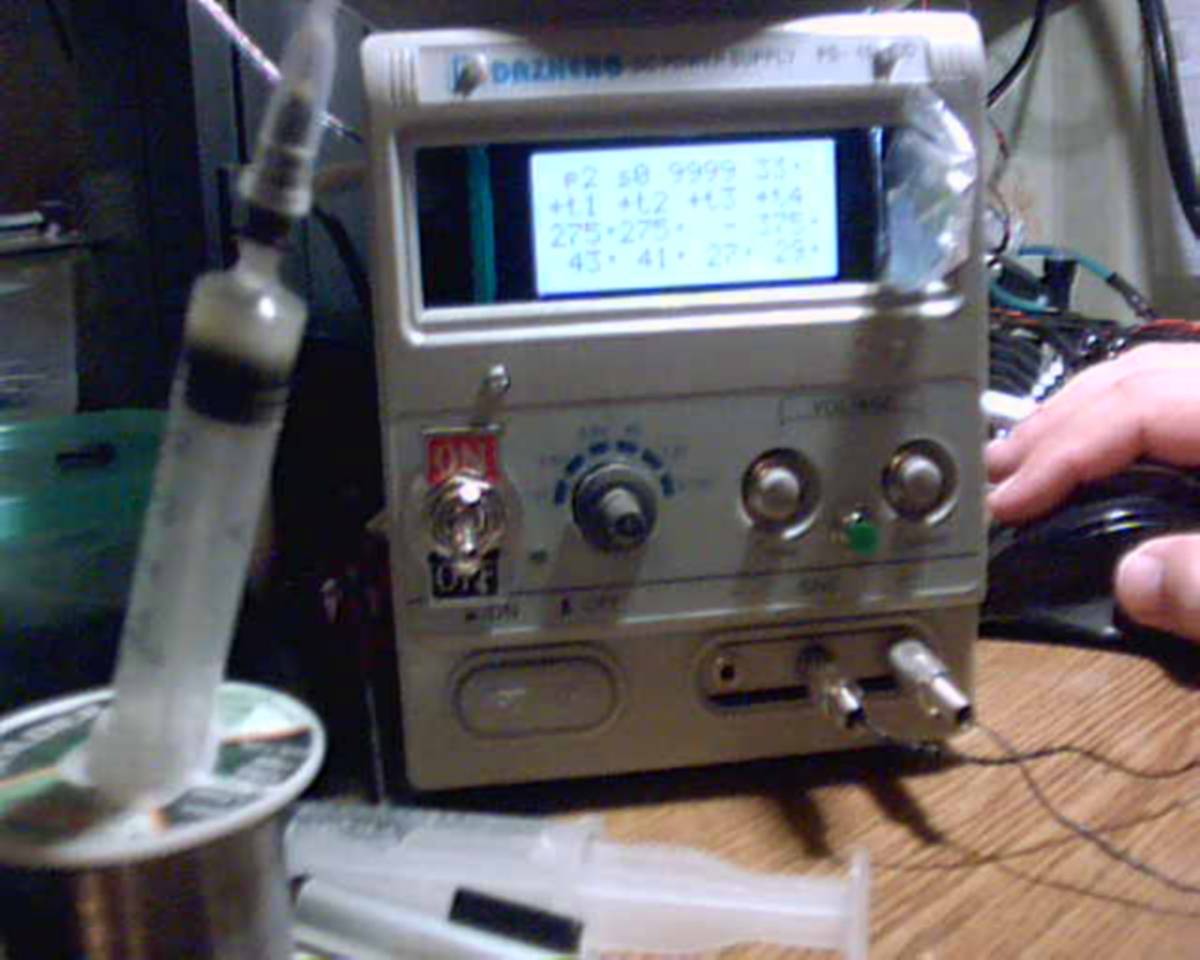

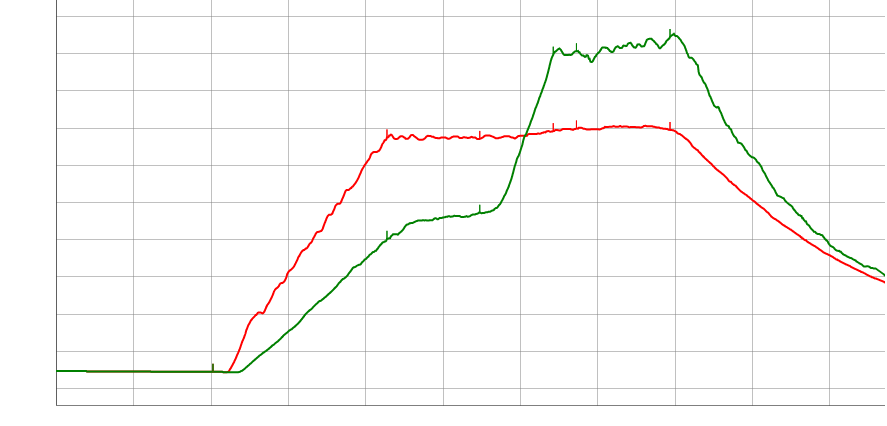

Вот.. P4P800SE, греет только низ. 275"С установлено. Зелёный - датчик на плате

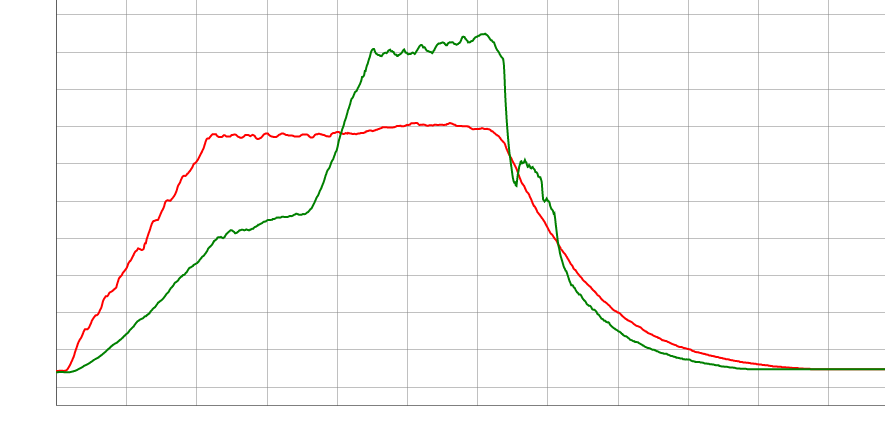

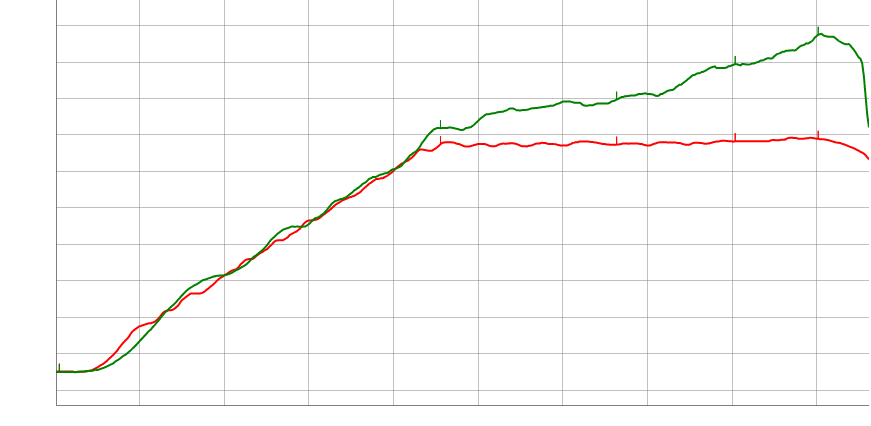

а вот - 300 низ, плата та-же, провалы на зелёном графике - в разных местах платы замерял температуру, с 30 градусов плиты и платы - 160 градусов плата и 300 плита за 320 секунд...
 . Как видно - один канал почти линейно держит температуру.. второй - "моросит".. Кр на 1 и 2 каналах плиты поднял до 600. Избавиться бы от глюков второго канала.. или убрать фишку "пока все заданные температуры не будут достигнуты - не переходить на следующий шаг".. ну или программной бы реализации "ведущего датчика".. а не перемычки.. эх..

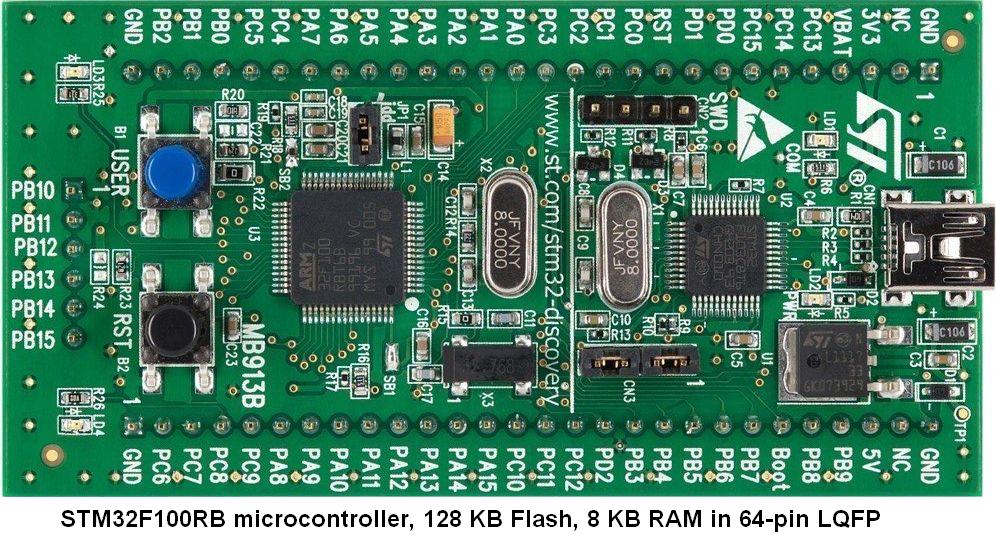

В данный момент - единственный выход в этой безисходности "моросящего" 2 канала плиты - или повесить на один симистор, или командный вывод 1 канала подавать сразу на 2 оптрона.. надеюсь выход STM32 выдержит такую нагрузку... ну и тублер. что-бы отключать в случае ненадобности 2ю половину стола..
прошло несколько часов...
поставил на +- входов кондеры по 1нФ... запустил сушку.. одна половина стола 110"С... это ппц..

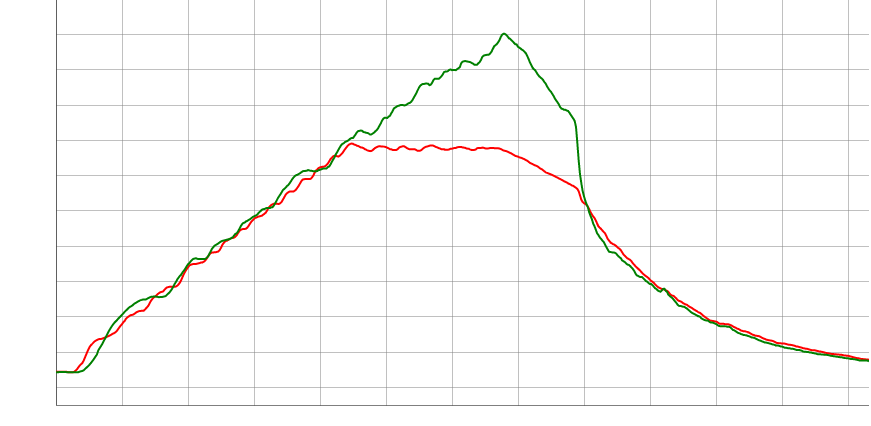

Как видно - пила даже при остывании.. х.з.. должно так быть или нет.. кондеры снял пока.. хотя заметно.. что температура меньше 110 на 5-10 градусов почти ни разу не ушла... хоть какой-то плюс...
Замеры напряжений:
Питание: VCC = Vref in +(3,3В) - 3,285В, Vref out(+2,5) - 2,508В стабильно и не меняется.
Выводы LMP (темп 28-30"С):
19(out1) - 2.418В, 18(out2) - 0.408В, 13(IB1) - 0.891В, 12(IB2) - 0.887В, выводы 2-3-4 и 6-7-10 зависит от сопротивления терморезисторов...
и ещё несколько часов..
О резисторах.. поменял подключения половинок термостола.. как прыгал 2й канал, так и прыгает.. дело не в датчике стола...
Заметил, что данные с нового терморезистора (датчик платы) отличаются стабильностью - вместо "танцев" на "холостом ходу" - прямая линия, с незначительными изменениями.. Решил провести опыты - подобрал максимально-возможно близкие резисторы и поставил их вместо терморезисторов.. (номинал 1.2кОм, по факту - 2шт 1181Ом, 1шт - 1184Ом, 1шт - 1179Ом). У резисторов оказался отрицательный температурный коэффициент.. но суть не в этом.. "танцы" исчезли...
вот это номер... или наводки, но тогда почему новый датчик 3 канала перестал "танцевать" (датчик+провод (витая пара) идёт комплектом.. пайка термостойкая.. выдерживает 500 градусов.. проверял...) или была партия датчиков такая.. ибо датчик верха у меня был куплен вместе с термостолом.. а датчик на штативе - это резервный... пришёл вместе со штативом..... покупался через 3 месяца.. после стола.. Постараюсь выяснить этот момент..
Но тем не менее остаётся вопрос - почему всегда "танцует" второй канал. Завтра продолжу разбираться... |
|
tormentor
Завсегдатай
Сообщения: 729
|
>>1. "заскоки" температуры - это не глюки ЛМП(?).. это действительно идёт команда с контроллера на нагрев плиты
если так - проверьте не скачет ли питание при вкл/выкл симисторов. Возможно, управляющий ток на оптосимисторы слишком большой для контроллера - увеличьте резисторы на входах.
>>вот это номер... или наводки
попробуйте кинуть экранированный провод (не витую пару, обычный четырехжильный для сигнализации), только последние 15..20 см термостойким, экран - на землю в одной точке со стороны LMP.
на счет скачков - вроде раньше не наблюдалось, соберу макет - проверю. |
|
|
