| Автор | Сообщение |
|---|
|
SERVER555
|
| В наше время включение света датчиком движение весьма популярна , но хочется уйти от этого и собрать схем включение акустический .То есть надо чтобы свет включался от шума в комнате и отключался только тога когда шума нет , с интервалом пяти минут а так же чувствительность что бы регулировалась .. Ребята подкиньте пожалуйста рабочую схемку такого девайса , или может кто то пользуется таким устройствам ? желательна схема на NE555 |
|
victorx
Передовик
Сообщения: 2116
|
БЛИН,ПОДКЛЮЧИ К ДАТЧИКУ ДВИЖЕНИЯ МИКРОФОН    |
|
|
SERVER555
|
| victorx, Не прокатит Там два датчика и от каждого несколько выводов Схема замудренная , |
|
Lenchik
Фанат форума
Сообщения: 7937
|
| SERVER555, В туалет наверное хочешь поставить. Придется производить звуки при пользовании унитазом, что бы не оказаться в темноте. |
|
|
SERVER555
|
| Lenchik, ))))) Нет , в помещении где люди заходят два раза в день ( переодеваются ) а свет оставляют включенным Вот и решили совместно , собрать схему акустического включение и отключение Принцип такой : Пока есть шум в помещении , свет горит а как только люди ушли , свет гаснет |
|
cyberbob
Передовик
Сообщения: 1325
|
| SERVER555, я так и не понял,а датчик движения ,чем не устраивает в раздевалке?Или люди ушли ,а движуха остаётся?Или прослушку в раздевалке замутить решил,тогда уж лучше с видео и в женской... |
|
n max
Модератор
Сообщения: 16561
|
А если люди в раздевалку просто выпить зайдут им что песни орать чтоб свет не вырубился Тут тепловой датчик нужен или лазерный
ДОБАВЛЕНО 16/12/2016 23:06
Ну и уборщица потом мозг вынесет если свет будет рубиться через несколько минут(проходили уже) |
|
victorx
Передовик
Сообщения: 2116
|
им что песни орать чтоб свет не вырубился =не,нужно по чаще наливать-что бы чокаться (хотя в век однаразовой посуды не проканает)
ДОБАВЛЕНО 17/12/2016 06:58
вот NE555http://www.tehnari.ru/f117/t69762/
ДОБАВЛЕНО 17/12/2016 07:14
недостаток интернета отучает доходить до истины своими мозгами
ДОБАВЛЕНО 17/12/2016 07:17
SERVER555, микрофон совдеповский возми МЭК-15
ДОБАВЛЕНО 17/12/2016 07:19
стоял в магнитофонах переносных |
|
|
SheEV
|

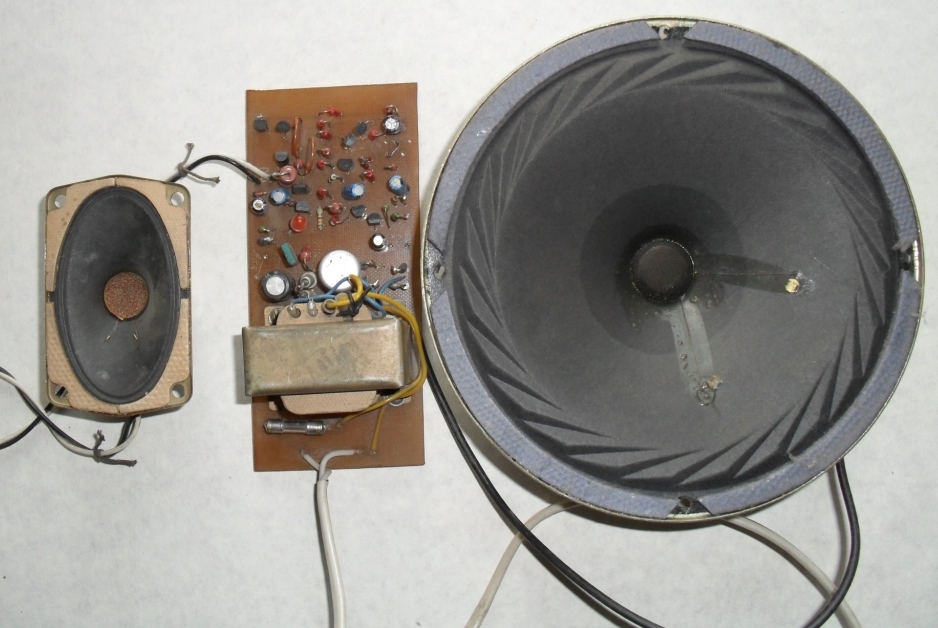

Как-то в одном ЖКХ или ТСЖ для экономии электроэнергии решили закупить вот эти самые акустические датчики. Купили довольно много, но так же довольно много уже не работали. Обратились ко мне за поддержкой, но никакого описания или схемы к датчикам не было. Пришлось скопировать схему с платки и разбираться во взаимодействии частей ее механизма. Разобрался и все запустил.
Описание схемы:
Микрофон имеет на корпусе маркировку "SG". Фотодиод отключает акустическую схему при превышении освещенности определенного значения.
На элементе 8-9-10 собран микрофонный усилитель. На элементе 11-12-13 собрана схема отключения акустического датчика при превышении
некоторого значения освещенности. Это работает так. В результате освещения светодиода D5 его обратное сопротивление уменьшается, на входах
12-13 появляется логический нуль и на выходе 11 устанавливается постоянная логическая 1, которая через диод D6 предотвращает уменьшению
потенциала на входе 1 элемента 1-2-3. Если сопротивление фотодиода большое, на выходе 11 устанавливается логический 0, диод D6 закрыт и
это не влияет на изменение потенциала на входе 1 элемента 1-2-3 с микрофонного усилителя. В ждущем режиме одновибратор на элементах 1-2-
3 и 4-5-6 имеет на выводах следующие значения: выводы 5-6 - логический 0, вывод 4 - логическая 1, вывод 2 - логическая 1, вывод 1 через
резистор R6 - логическая 1. При поступлении с вывода 10 микрофонного усилителя отрицательного броска напряжения на выводе 1 образуется
логический 0, на выводе 3 устанавливается 1 и начинает заряжаться конденсатор C6. Током зарядки этого конденсатора посредством падения
напряжение на резисторе R8 на выводах 5-6 устанавливается 1, на выводах 4-2 ноль и этот 0 поддерживает логическую 1 на выводе 3 пока заряжается C6.
При этом тиристор Q1 открыт и лампа горит. При полной зарядке C6 на выводах 5-6 устанавливается 0, на выводах 4-2 устанавливается 1, а
поскольку на выводе 1 уже "вернулась" логическая 1 через резистор R6, то на выводе 3 происходит установка на 0. В результате тиристор закрывается и
лампа гаснет. Схема ожидает следующего сигнала с акустического датчика.
------------------
Срабатывает от хлопка в ладошки, время горения несколько минут. Для многих приложений этого вполне достаточно. А вот и схема:
|
|
