zulkep
|

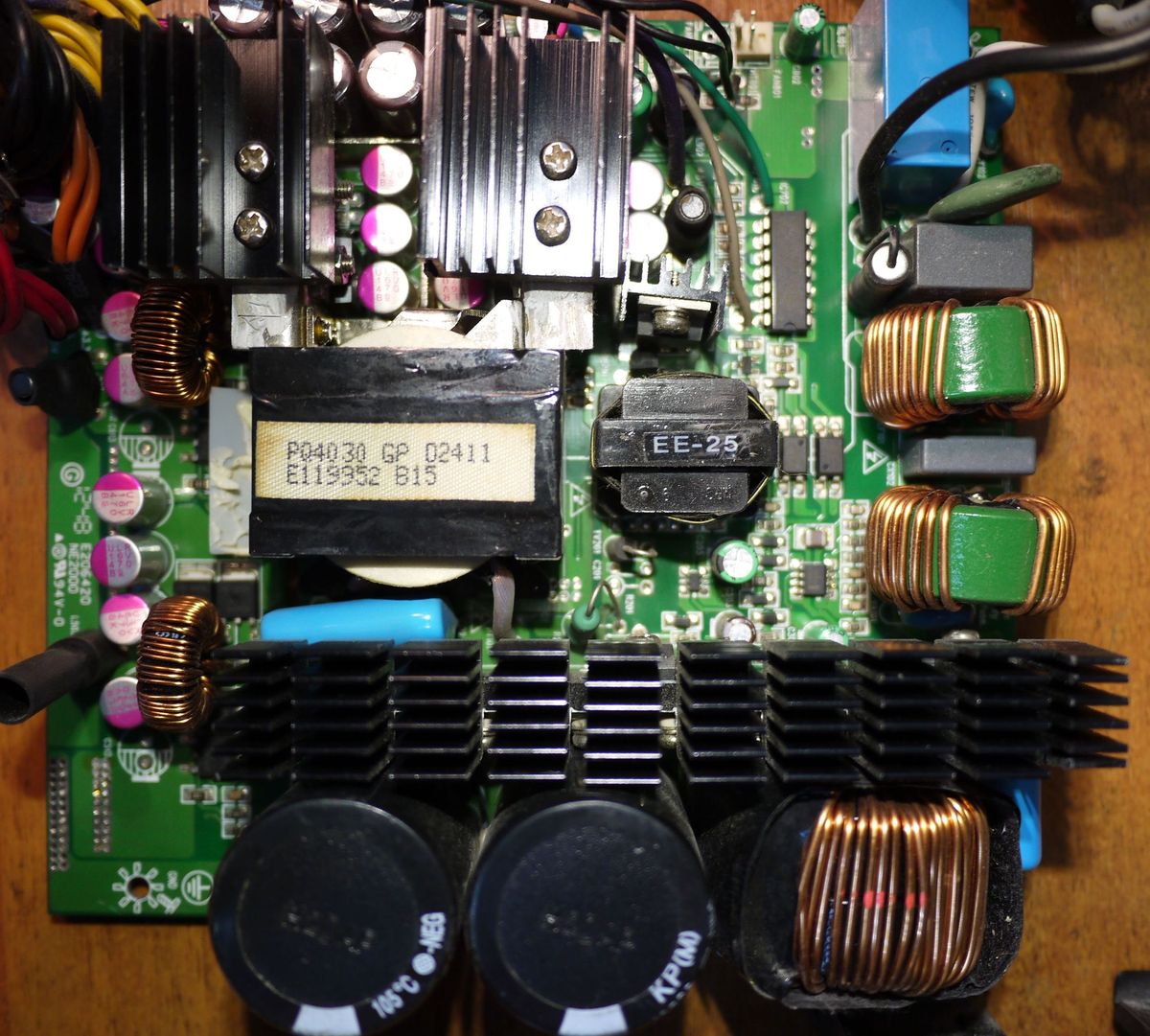

моноблок, не включается, БП в норме на кнопке есть 3,3в
стабилизатор 3,3 и 5 выполнен на 51123 ,он запитан от 12в, а 12в появляются после запуска БП ,дежурные 5в с БП есть
мульт nct5577d,котрый включает все питания на мост и проц
на мульте присутствует только 3VSB (21pin)-3,3в. и VBAT (48pin)-3в они с батарейки
на флешке биоса нет питания только 0,3в на 8 ноге не могу вызвонить откуда приходит питание, скорее всего с 51123
3,3в-VCC 8 нога и AVCC3 52нога ,запитаны от шимки TPS51125 которая поднимает 5в и 3,3в ,при подаче питания 12в при включении БП в рабочий режим, то есть мульт должен дать команду на включение БП, не могу понять при каких условиях он её подает
помогите разобраться
схемы на это чудо нет, приходится кусками выискивать
заранее спасибо |
|
n max
Модератор
Сообщения: 16536
|
Мульт должен зачитать биос из флешки сразу после подачи питания,потом он опросит кнопку вкл.и если она нажата даст команду на подачу питания.
Тут осцил нужен что б дальше чинить-или менять все по очереди  |
|
|
zulkep
|
ослик есть, где посмотреть?
на флешке нет питания и где оно потерялось я не могу найти ,очень тяжко без схемы  |
|
n max
Модератор
Сообщения: 16536
|
Хотя б команду включения осцилом глянуть мож она кратковременно появляется и девайс уходит в защиту(допустим к.з. по одному из питаний.
ДОБАВЛЕНО 26/12/2021 12:53
Ну и сигналы на флешке в момент нажатия кнопки вкл. |
|
|
zulkep
|
сигнал PSIN на 29 пине при нажатии кнопки есть, то есть падает в 0 при нажатии
на флешке 8 пин есть импульсы амплитудой 2в
на флешки никаих изменений не происходит при нажатии кнопки, только скачки как и на 8 пине |
|
|
zulkep
|
вызвонил линию 3,3в с которой питается флешка
действительно кз
подал 3,3 на нее с лабораторника , греется мост g31426 sr177
мост сдул ,кз пропало
итог мост менять
все спасибо |
|
