СМА Ariston AVSL1090CSIV глючит .

  Список форумов » Стиральные и посудомоечные машины
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
MPS20
Фанат форума
Сообщения: 3515

Сообщение #1 от 29/03/2018 11:21 цитата

AVSL1090CSIV

Из 5-ти реле в работе машины участвуют только три. Их я пометил цветами. Красное и зеленое - тэн и помпа. А для чего нужно желтое?
Как я выяснил, при выполнении программы оно всегда включено. Но временами оно отключается. При этом машина стоит, ничего не делая. Потом оно включается, и программа идет дальше.
Зачем оно нужно? Просматривая интернет, видел фото таких же модулей, на которых это реле просто не впаяно...
xarl
Модератор
<B>Модератор</B>
Сообщения: 21729
xarl

Сообщение #2 от 29/03/2018 11:26 цитата

MPS20, "глючит" - это как? подшучивать, дразнить
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #3 от 29/03/2018 11:35 цитата

MPS20 писал:
Из 5-ти реле в работе машины участвуют только три...

ну и выкинь остальные нахх... смех
MPS20
Фанат форума
Сообщения: 3515

Сообщение #4 от 29/03/2018 11:37 цитата

xarl, вчера в теме прошивок я выкладывал прошивку с этого модуля и описывал еще одно проявление "глюков".
MPS20 писал:
Добрый вечер всем. Ariston AVSL1090CSIV ерундит. Во время стирки хаотически выключает-включает ТЭН, Сейчас потроха разложены на полу. На 9-й программе (короткая стирка) не вышла на полоскание. То есть отстиралась, сделала промежуточный отжим, потом пауза и снова отжим. И так много раз.
Проверьте прошивку, пожалуйста.

Прошивка оказалась в норме.
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #5 от 29/03/2018 11:55 цитата

какая прошивка??? сдох!!!

ДОБАВЛЕНО 29/03/2018 12:06

если выжил, то по ниткам фаз засада...




Антонов007
Передовик
Сообщения: 1884
Антонов007

Сообщение #6 от 31/03/2018 23:29 цитата

Одно реле может замыкать эту чёрную деталь подавая полное питание выходных транзисторов причём идёт контроль включения реле на проц .
Ошибку то дождитесь ..
MPS20
Фанат форума
Сообщения: 3515

Сообщение #7 от 10/04/2018 12:08 цитата

аliеn, не сдох звонится со значением 11 Ом. А "желтое" реле я вообще выпаял. Ничего не изменилось.
В целом картина такова - ставлю на 9-ю короткую программу (все разложено на полу) имитирую набор воды. Начинает работать двигатель. Через какое-то время загорается лампочка, подключенная вместо ТЭНа. Иногда горит постоянно. А иногда гаснет, потом снова включается, причем, как я заметил, эти включения-выключения происходят в момент изменения направления вращения двигателя.
А для чего все-таки это реле? Управляется оно обособленно, не имеет общего контакта с остальными 4рьмя релюхами. У меня оно постоянно включено при выполнении программы. То есть даже сейчас, когда само реле выпаяно, на контактных площадках присутствует напряжение 15 В...
....Вентилятор сушки???...
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #8 от 10/04/2018 13:34 цитата

MPS20 писал:
аliеn, не сдох звонится со значением 11 Ом. А "желтое" реле я вообще выпаял. Ничего не изменилось.
...А для чего все-таки это реле? Управляется оно обособленно, не имеет общего контакта с остальными 4рьмя релюхами. У меня оно постоянно включено при выполнении программы. То есть даже сейчас, когда само реле выпаяно, на контактных площадках присутствует напряжение 15 В...

Это реле как раз для того чтобы не сдох NTC. В момент включения питания через NTC заряжается здоровый кондер, затем срабатывает реле и перемыкает NTC. Несложно было рассмотреть на плате....
MPS20
Фанат форума
Сообщения: 3515

Сообщение #9 от 10/04/2018 14:04 цитата

аliеn, то есть как и у lg с прямым приводом система... Только у LG вместо терморезистора простое сопротивление на 200 Ом впаяно. Да, прозвонил, все сходится. Сбило с толку то, что не у всех таких модулей это реле имеется. И ведь работают.
Кстати, этот модуль со многими реле - не родной для этой машины. Я сам его поменял лет шесть назад. На родном же (он передо мной) модуле - только две релюхи. На помпу и на ТЭН... А этого нет.
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #10 от 10/04/2018 14:14 цитата

MPS20 писал:
аliеn, то есть как и у lg с прямым приводом система... Только у LG вместо терморезистора простое сопротивление на 200 Ом впаяно. Да, прозвонил, все сходится. Сбило с толку то, что не у всех таких модулей это реле имеется. И ведь работают.
Кстати, этот модуль со многими реле - не родной для этой машины. Я сам его поменял лет шесть назад. На родном же (он передо мной) модуле - только две релюхи. На помпу и на ТЭН...

...ну раз такая "пьянка" с реле, то как же ты ремонтировать инвертор собрался???

ДОБАВЛЕНО 10/04/2018 14:15

оставь реле в покое, оно то как раз должным образом у тебя трудится...
MPS20
Фанат форума
Сообщения: 3515

Сообщение #11 от 10/04/2018 14:25 цитата

В том-то и дело, что оно трудится не всегда. Периодически, без видимой закономерности, отключается. При этом, по логике, машина не должна бы останавливаться - ток шел бы через терморезистор, особенно учитывая то, что и без реле машина способна работать.
Но не тут-то было. Как только пропадает управляющее напряжение на реле - машина встает. Стоит какое-то время, "думает". Потом подает напряжение на это реле и идет дальше.
И реле ТЭНа ведет себя похожим образом.
А почему ты считаешь, что придется ремонтировать и инвертор?
Видимо, хозяева так и стирали. Не обращали внимания, что машина временами останавливается, что не всегда нагревает воду. Вызвали из-за того, что заклинило помпу. А остальное я уж сам заметил.
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #12 от 10/04/2018 15:34 цитата

MPS20 писал:
При этом, по логике, машина не должна бы останавливаться - ток шел бы через терморезистор, особенно учитывая то, что и без реле машина способна работать.

это твоя логика, и она не есть истина. Реле отключает проц, когда с проца DSP приходит сигнал о разбалансировке фаз. И это служит защитой по току силовых IGBT. Замени реле перемычкой, как впрочем и поступает производитель и ты увидешь хороший бабах по транзисторам. Я думаю, лучше до этого не доходить, текущий транзистор легко можно найти при работе с нагрузкой по форме выходных сигналов на двигло...
Антонов007
Передовик
Сообщения: 1884
Антонов007

Сообщение #13 от 10/04/2018 16:39 цитата

Лак там хорошо блистит и все резисторы выглядят припаяными но это на первый взгляд ..
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #14 от 10/04/2018 17:24 цитата

Антонов007, а для чего ты это сообщил??? я могу тебе прислать фото абсолютно разного покрытия лаком... В числе "поржать" - я первый, но паренёк мыслит правильно, можно подтолкнуть...

ДОБАВЛЕНО 10/04/2018 17:27

MPS20,... засыпят советами... Жди ошибку и тестером на фазы относительно нуля, что ушло - там IGBT... меняй парой. Если есть осцилл, смотри по затворам...
MPS20
Фанат форума
Сообщения: 3515

Сообщение #15 от 10/04/2018 17:39 цитата

MPS20 писал:
В том-то и дело, что оно трудится не всегда. Периодически, без видимой закономерности, отключается..

Закономерность все-таки есть. Отключение всегда происходит в один и тот же момент - когда двигатель прекращает вращение против часовой стрелки (если смотреть на него спереди). Происходит это
затянуто, и с какими-то конвульсиями. Вот эти-то конвульсии и заканчиваются отключением обоих реле - "того самого" и реле ТЭНа.
аliеn, что ж, видимо точно проблема связана с работой мотора.
А ошибку не показывает. Хотя однажды вылазила F1. Видимо, надо выбирать стирку подлиннее и ждать. А то я все на короткой проверяю.

ДОБАВЛЕНО 10/04/2018 17:47

Антонов007, пайка по ходу дела ни при чем. Я этот модуль во время работы и обстукивал и просто мял руками, и был бит за это током несколько раз.
Эффекта никакого не было.
Антонов007
Передовик
Сообщения: 1884
Антонов007

Сообщение #16 от 10/04/2018 18:03 цитата

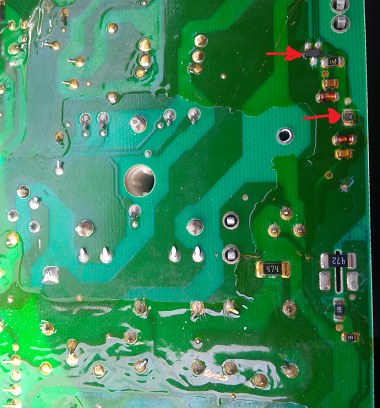

Не пайка а напыление на резисторе в месте пайки может обрываться и вышел на такой резистор когда сравнивал на DSP три канала по расхождению сопротивления
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #17 от 10/04/2018 19:21 цитата

MPS20, ты финально затупил... встань на фазы!!! как тебе ещё это сказать...
Антонов007
Передовик
Сообщения: 1884
Антонов007

Сообщение #18 от 10/04/2018 20:00 цитата

Танцы с бубном если это первый ремонт такого модуля инверторной части . Эти модули вообще в серёз не воспринимал ,разве что замена электролитов .но разобраться можно и лучше иметь под рукой рабочий такой модуль плюс схемы
аliеn
Передовик
Сообщения: 2598
аliеn

Сообщение #19 от 10/04/2018 21:00 цитата

Антонов007 писал:
Эти модули вообще в серёз не воспринимал ,разве что замена электролитов .но разобраться можно и лучше иметь под рукой рабочий такой модуль плюс схемы

ТС более настойчивый... можно и помочь...
тю
Фанат форума
Сообщения: 5978
тю

Сообщение #20 от 10/04/2018 22:05 цитата

пора отгулы брать и туда...там и решите... смех
