Восстанавливаю модуль СМА "Vestel WMO 1041".
Пробил ТЭН, возможно и попала вода на модуль. В результате сгорел БП, убило проц, пробило пару симисторов, ключ на симмистор движка и с десяток резисторов оборвало по процу и симисторам + спалило ДУВ.
БП восстановил, даёт +4.87 В, немного занижено, но думаю не критично, заменил проц , брал у mehanic из Черкасс http://monitor.espec.ws/viewtopic.php?t=264242 , с прошивкой под свой модуль. Также заменил паленые регистры на плате индикации, оборванные резисторы, пробитые симисторы, и нашёл пробитый ключ "W02" на управление симистором двигателя, заменил на такой же. До замены ДУВ модуль после выбора программы через несколько секунд уходил в "END", нет подсказал что проблема скорее всего в ДУВ, который заменил и после этого модуль стал выдавать ошибку "Е01", если правильно её расшифровал, то это ошибка по закрытию люка, симистор которого изначально разорвало с невозможностью прочитать его маркировку - поставил вместо него Z0107, хотя предположительно стоял "FT01" по маркировке (даташит на"FT01" ещё не раскурил, пишут в нете что аналогZ0607, но такой нашёл только в корпусе ТО92 - не хочется колхозить ).
Остаётся вопрос - какой симистор стоит в этом модуле по люку, там всего 2 варианта : "FT01" или ACS108, и чем можно заменить в смд корпусе "FT01" , впрочем его оригинальный постараюсь найти на донорах, соответственно главный вопрос по типу симистора на люк - на картинках с нета маркировку не разобрать. Может у кого есть хорошее фото этого фрагмента платы с симисторами.
Разберусь с симистором, возможно останутся ещё какие-то вопросы по этому модулю - шарахнул он неслабо !

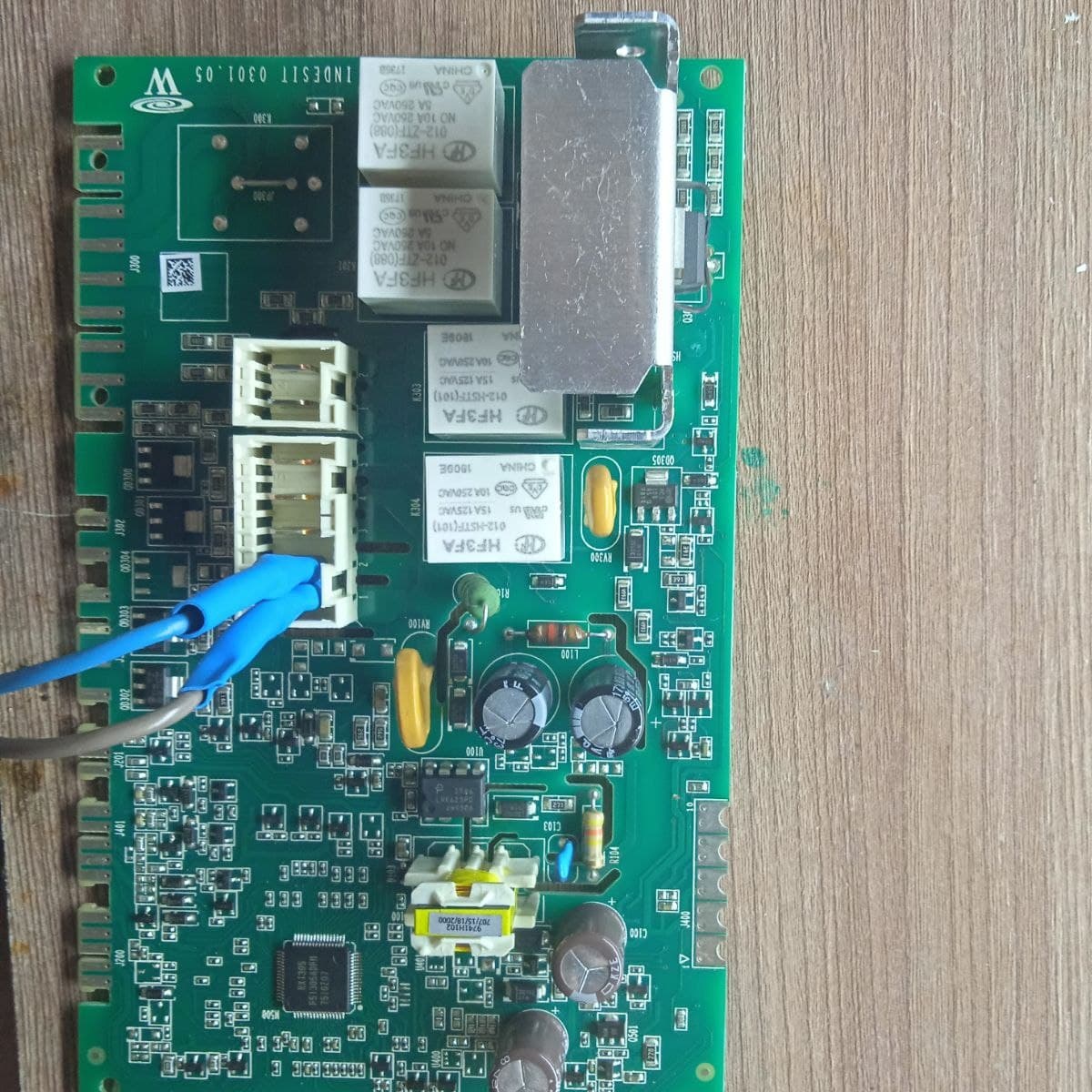

![](files/______________________________635.jpg)
|
|
Valeriynew
Передовик
Сообщения: 1792
|
Для того, чтобы определиться, нужно посмотреть даташиты
https://www.st.com/resource/en/datasheet/z01.pdf
https://datasheetspdf.com/pdf-file/848696/STMicroelectronics/ACS108/1
По фото видно (нарисовано), что на УБЛ идет со 2 пина, так что ACS108 сюда не подходит.
Можно ставить любой симистор, у которого выход на 2 пине, в том числе и Z0107
ДОБАВЛЕНО 29/12/2021 11:30
Или на рысунке только указано, что идет с симистора?
Если на УБЛ дорожка идет с 1 пина, то тогда ACS108, а если со 2 пина, то тогда Z0107. |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
Цитата: | Или на рысунке только указано, что идет с симистора?
Если на УБЛ дорожка идет с 1 пина, то тогда ACS108, а если со 2 пина, то тогда Z0107. |
Вот проще, а главное надёжней и однозначней увидеть маркировку симисторов в оригинале на живой плате. У меня на руках только модуль, бегать по дорогам платы, догадываясь без схемы что-куда и городить для него испытательный стенд совсем не в кассу - тема СМА не совсем моя, заняться ремонтом модуля уговорил коллега по быт.технике, который в общем-то "менятель подшипников и ТЭНов" , иногда модулей, но точно такой модуль достать нелегко и дорого, поэтому был определённый экономический смысл его восстановить.
ДОБАВЛЕНО 29/12/2021 09:49
Ещё добавлю что после выбора и запуска программы замок физически срабатывает и отрабатывает УБЛ, значок на дисплее переходит в символ "люк закрыт", но ошибку "Е01" всё равно выдаёт. ![хммм...](https://monitor.espec.ws/images/smileys/3-25.gif) |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
Вот нашёл инфу по моей теме на cyberforum.ru :
Цитата: | СМА Vestel ARWM 1041 L, Чем заменить симистор FT01 07mn171?
Была залита фишка УБЛ. Результат - симистор в куски.
Стоял ft01 07mn171, только вот гугл про такой ни чего не знает.
Может у кого даташит имеется, ну или кто что ставил вместо родного? |
Далее немного советов продвинутых мастеров по поводу замены, в том числе и на Z0107 .
В этой теме ТС не отписался по результату, нашёл ли он подходящую замену и заработал ли модуль после ремонта, но для меня здесь главное что определена маркировка симистора по УБЛ, это FT01, а не цифровой ACS108, соответственно будем действовать исходя из этой инфы.
Вот если бы ещё и фото было, подтверждающее то, что это та позиция симистора именно та, которая меня интересует ... |
|
тю
Фанат форума
Сообщения: 5946
|
пора отдавать кто шарит !
даите !!
занимаизя СВОИМ ДЕЛОМ !
ДОБАВЛЕНО 29/12/2021 17:03
это ВСЕ нафиг ненужно КТО В ТЕМЕ !
а вот клиенту НАДО ! |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
тю, и что там собстна "шарить" !?
Иметь перед носом такой же модуль, чтобы глянуть какой в нужной позиции стоит симистор? Либо круто специализироваться на ремонте модулей "Vestel", чтобы знать это по памяти?Была бы схема на эти модули, вопросов бы вааще не было!
А показлить спецов, которые решили поработать не в своем секторе специализации, всяких ламеров или просто самонадеяных обывателей, желающих на форумах всегда хватало. Но до такого не доходил даже славнозвистный одиозный КРАБ-Руслан, правда он в область стиралок не лез - не его тема, или я его там не замечал ...
ДОБАВЛЕНО 29/12/2021 18:02
Потянуть восстановление такого модуля может не более чем один из ста профессионально работающих мастеров, найти такого поэтому проблема, чтобы у него комплектующие были в наличии для восстановления в разумные сроки и по адекватной цене. Вот только такие мастера пофорума ходят мало - востребованность времени на это не оставляет. Но спросить интересующую инфу все таки стоит, для этого и форум существует, собстна ! |
|
Мелиор
Старший модератор
Сообщения: 33726
|
тю, не гони на всех подряд, viktor_ramb не новичок на форуме ![подмигивание](https://monitor.espec.ws/images/smileys/3-6.gif) |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
Мелиор писал: | тю, не гони на всех подряд, viktor_ramb не новичок на форуме ![подмигивание](https://monitor.espec.ws/images/smileys/3-6.gif) |
Ну записал меня тю в "клиенты" - чего греха таить, и у меня был такой грех лет 10 назад "клиентов" погонять, но недолго и не сильно, и не делал в сообщениях столько ошибок и опечаток , но быстро прошло желание этой фигнёй страдать, и как говориться "свято место пусто не бывает". Пусть поучит уму-разуму других, пока сам не поумнеет.
По теме: поставил в позицию по УБЛ симистор "FT01", попробую на стиралке модуль ещё раз. |
|
Valeriynew
Передовик
Сообщения: 1792
|
viktor_ramb писал: | У меня на руках только модуль, бегать по дорогам платы, догадываясь без схемы что-куда
Ещё добавлю что после выбора и запуска программы замок физически срабатывает и отрабатывает УБЛ, значок на дисплее переходит в символ "люк закрыт", но ошибку "Е01" всё равно выдаёт. ![хммм...](https://monitor.espec.ws/images/smileys/3-25.gif) |
А схем на большинство СМА практически нет (и всегда обхожусь без них). Если бы я каждый раз искал схему, то было бы сделано намного меньше СМА.
Там всего щупами тыкнуть на разъем и контакты симистора, чтобы определить выход - 1 или 2 пин, чтобы узнать распиновку.
Если не тот тип симистора, то УБЛ будет срабатывать сразу от подачи питания на СМА (до нажатия кнопки "ПУСК").
Срабатывает до нажатия кнопки "ПУСК" или после? |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
Valeriynew, Цитата: | А схем на большинство СМА практически нет (и всегда обхожусь без них). |
Об этом можно было не рассказывать, т.к такая ситуация очень со многими электронными девайсами, и больше половины электроники уже давно ремонтирую без схем. Например если на ТВ ещё какие-то схемы есть, то на другие виды элетроники их нет даже в авторизованых сервис-центрах.
Цитата: | Если бы я каждый раз искал схему, то было бы сделано намного меньше СМА. |
Чтобы убедиться что схемы на конкретный ремонтируемый девайс нет в нете, не нужно тратить пол жизни, отставляя работу до возможности заиметь схему - так могут делать только непрофессиональные "ковырятели" электроники, без схемы полный паралич работы.
Цитата: | Если не тот тип симистора, то УБЛ будет срабатывать сразу от подачи питания на СМА (до нажатия кнопки "ПУСК").
Срабатывает до нажатия кнопки "ПУСК" или после? |
Это присутствует, поэтому сразу понял что дело в несоответствии типа симистора, установленного на замену. Почему и начал тему с надеждой на помощь тех, кто имеет такой модуль и может посмотреть тип симистора в этой позиции, либо сталкивался с заменой этих симисторов и помнит какой тип симисторов применён в этих позициях. |
|
Valeriynew
Передовик
Сообщения: 1792
|
Так проверь мультиметром какой пин соединяется с разъемом (1 или 2 (широкая площадка))...
Valeriynew писал: | Если на УБЛ дорожка идет с 1 пина, то тогда ACS108, а если со 2 пина, то тогда Z0107. |
ДОБАВЛЕНО 02/01/2022 16:09
viktor_ramb писал: | кто имеет такой модуль и может посмотреть тип симистора в этой позиции, |
Может и в меня он есть, но нужно перебирать.
Но и сам никогда не ищу, какой симистор стоял, а ставлю любой подходящий по распиновке (даже иногда в ТО-92 другой ставлю (развернув или перегнув ноги). Когда резисторы какие-то выгорят (не по управлению сима, так как на все симы стоят одинаковые), то тогда ищу - какие номиналы стояли. |
|
ALEGA
Завсегдатай
Сообщения: 502
|
viktor_ramb, А вблизи по клапанам , по помпе какие стоят? Обычно производитель использует один тип симисторов. Если колодци по управляющему(G) по сопротивлению одинаковы, и катоды(А1) общие. то и симисторы должно быть одинаковы. |
|
eskander
Завсегдатай
Сообщения: 983
|
ALEGA писал: | viktor_ramb,Обычно производитель использует один тип симисторов. должно быть одинаковы. | Так и есть судя по фото модуля. |
|
yura14
Фанат форума
Сообщения: 3031
|
viktor_ramb, Z7M ...
ДОБАВЛЕНО 03/01/2022 19:42
ALEGA писал: | viktor_ramb, А вблизи по клапанам , по помпе какие стоят? Обычно производитель использует один тип симисторов. .... | Так и есть ! ( но не у всех ). |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
Уяснив логику работы УБЛ, проверил работу этого узла, начиная с симистора: симистор при закрытии люка исправно подаёт напругу на УБЛ, в замке срабатывает термистор и замыкает соответствующие контакты, через которые напруга подаётся через 120К+120К на делитель 47К на общий и через 10К на ногу проца, на ноге проца появляется 2.35 V, но на дисплее выбивает ошибка Е01 при индикации символа закрытого люка. Возникает вопрос об адекватности работы проца, если в процессе работы УБЛ больше не участвуют никакие сигналы. ![недовольство, огорчение](https://monitor.espec.ws/images/smileys/3-10.gif) |
|
тю
Фанат форума
Сообщения: 5946
|
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
Ещё, через минуту на любом включенном режиме выскакивает ошибка Е01 при открытом люке, при этом с соответствующей ноги проца, управляющей симистором УБЛ выходит 4.65 V. |
|
Valeriynew
Передовик
Сообщения: 1792
|
viktor_ramb писал: | симистор при закрытии люка исправно подаёт напругу на УБЛ, в замке срабатывает термистор и замыкает соответствующие контакты, |
Дальше пока можно не читать. При закрытии люка НЕ ДОЛЖЕН симистор подавать напругу на УБЛ. Напруга на УБЛ должна поступить не после закрытия люка, а ПОСЛЕ НАЖАТИЯ кнопки ПУСК. |
|
тю
Фанат форума
Сообщения: 5946
|
ооо….
