Добрый день. Помогите с участком платы, выгорела под доп. реле. Может у кого есть фото этого места платы?
| WF7350.jpg |
| Описание: |
|
| Размер файла: |
702.82 КБ |
| Просмотрено: |
69 раз(а) |
|
|
|
Fanttom
Передовик
Сообщения: 1441
|
| Скачай схему и посмотри что куда идет.Вроде в интернете схема на данную СМА имеется. |
|
fad
Завсегдатай
Сообщения: 684
|
Fanttom, скачал, с разводкой платы не совпадает, поэтому и спрашиваю фото
ДОБАВЛЕНО 07/12/2022 11:26

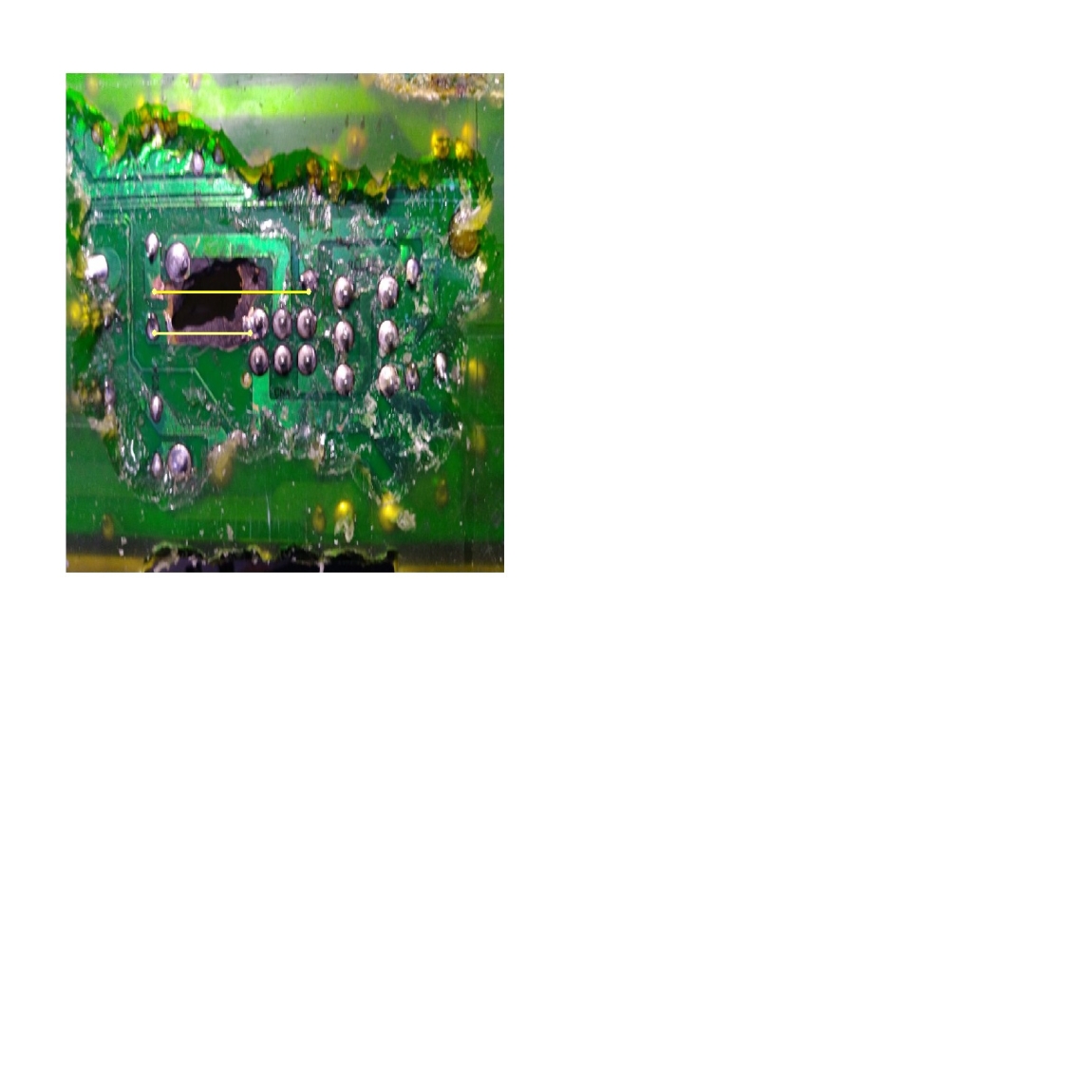

думаю вот так должно быть.
| w7350_.JPG |
| Описание: |
|
| Размер файла: |
227.2 КБ |
| Просмотрено: |
74 раз(а) |
|
|
|
Fanttom
Передовик
Сообщения: 1441
|
Нижнюю черту ты скорее всего верно нарисовал..а вот верхнюю..там возле дырищи видна дырка,место какого то элемента.Справа от дырищи смотри.Не там заканчивается дорожка?И что там стоял(стоит за элемент?).
ДОБАВЛЕНО 07/12/2022 13:22
Или с той дырки шла перемычка на право? |
|
fad
Завсегдатай
Сообщения: 684
|
Fanttom, да, там перемычка идёт направо и уходит на контакт реле
ДОБАВЛЕНО 07/12/2022 15:28
получается 5 вывод разъёма движка висит в воздухе. По схеме коммутации это средний вывод обмоток статора. |
|
eskander
Передовик
Сообщения: 1012
|
| fad писал: | | Добрый день. Помогите с участком платы, |
Похоже что тебе повезло?
 111.JPG 174.25 КБ Скачано: 94 раз(а)
|
|
Fanttom
Передовик
Сообщения: 1441
|
| eskander, С Новым Годом! |
|
eskander
Передовик
Сообщения: 1012
|
Fanttom, Спаибо! Не рановато ли ты стартонул?  |
|
fad
Завсегдатай
Сообщения: 684
|
| eskander, Огромнейшее спасибо!!! |
|
